Entretien du système
d'entraînement
Procédez aux réglages suivants de la timonerie lorsqu'un
entretien de la machine est nécessaire. Effectuez les
opérations allant du Réglage de la timonerie de commande
de vitesse au Réglage de l'alignement. Si un réglage est
nécessaire, procédez dans l'ordre indiqué.
Réglage de la timonerie de
commande de vitesse
1. Désengagez la PDF et serrez le frein de stationnement.
2. Coupez le moteur et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter la position
d'utilisation.
3. Déplacez le levier de commande de vitesse (situé sur la
console) à la position avant maximale.
4. Vérifiez l'orientation des languettes aux extrémités de
la manivelle de commande de vitesse. Ces languettes
doivent être dirigées vers le bas, à la position 6 heures
approximativement (Figure 35).
5. Ajustez la chape filetée au bas de la timonerie de
commande de vitesse jusqu'à ce que les languettes
soient placées à la position 6 heures (Figure 35).

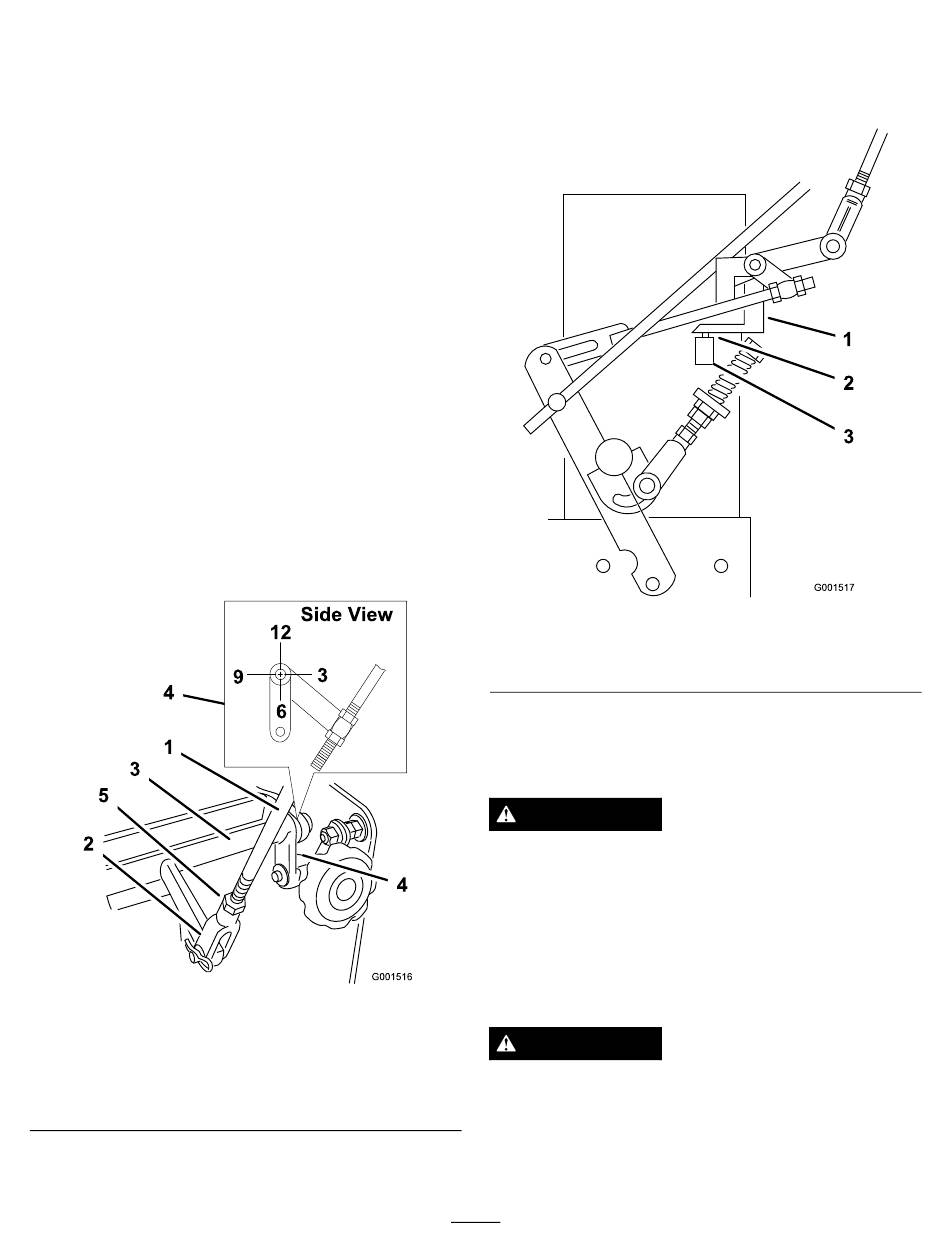

Figure 35
1. Tige de commande de
vitesse
2. Chape
3. Manivelle de commande
de vitesse
6. Ramenez le levier de commande de vitesse au point
mort.
4. Languettes, position 6
heures
5. Écrou de blocage
7. Le contacteur de sécurité doit être enfoncé et un espace
de 8 mm (5/16 po) doit exister entre la languette
d'actionnement et le contacteur (Figure 36).
8. Au besoin, ajuster la position du contacteur pour
obtenir un espace de 8 mm (5/16 po) (Figure 36).
1. Languette d'actionnement
2. Espace de 8 mm (5/16 po)
Réglage des timoneries de
commande de point mort
ATTENTION
Le moteur doit tourner pour effectuer les réglages
des timoneries de commande. Les pièces mobiles et
les surfaces brûlantes peuvent causer des blessures.
Gardez les mains, les pieds, le visage et toute autre
partie du corps ainsi que les vêtements à l'écart des
pièces rotatives, du silencieux et autres surfaces
brûlantes.
ATTENTION
Les crics mécaniques ou hydrauliques peuvent
céder sous le poids de la machine et causer des
blessures graves.
• Utilisez des chandelles pour soutenir la machine.
• N'utilisez pas de crics hydrauliques.
32
Figure 36
3. Contacteur de sécurité
