Instructions d'installation et d'entretien
DÉTAILS DE L'ASSEMBLAGE
SST3-MV
JOINT D'ÉTANCHÉITÉ
DE L'ADAPTATEUR
VIS 8-32 DE
3-1/4 PO (2)
RONDELLES D'ÉTANCHÉITÉ (2) :
FACE CAOUTCHOUTÉE VERS LA BASE
Installation sur un conduit dissimulé
L'installation sur un conduit dissimulé est illustrée à la figure 3,
page 27. Cette méthode est conseillée lorsqu'il est impossible
d'installer la sirène SST3-MV sur la boîte de jonction ou sur
une boîte accessible. Pour ce type d'installation, il faut une
boîte à prises de modèle NBL de Federal Signal et une plaque
d'adaptateur. L'ensemble pour installation dissimulée contient
une paire de vis à tête plate 6-32 et 8-32 qui serviront à fixer la
plaque à la boîte déjà en place. Deux vis à tête ronde 10-32 de
1/4 po sont prévues pour fixer la boîte NBL à la plaque. Une
traversée isolée est également fournie pour protéger les fils
électriques qui passent par l'entrée défonçable au centre de la
boîte NBL.
26

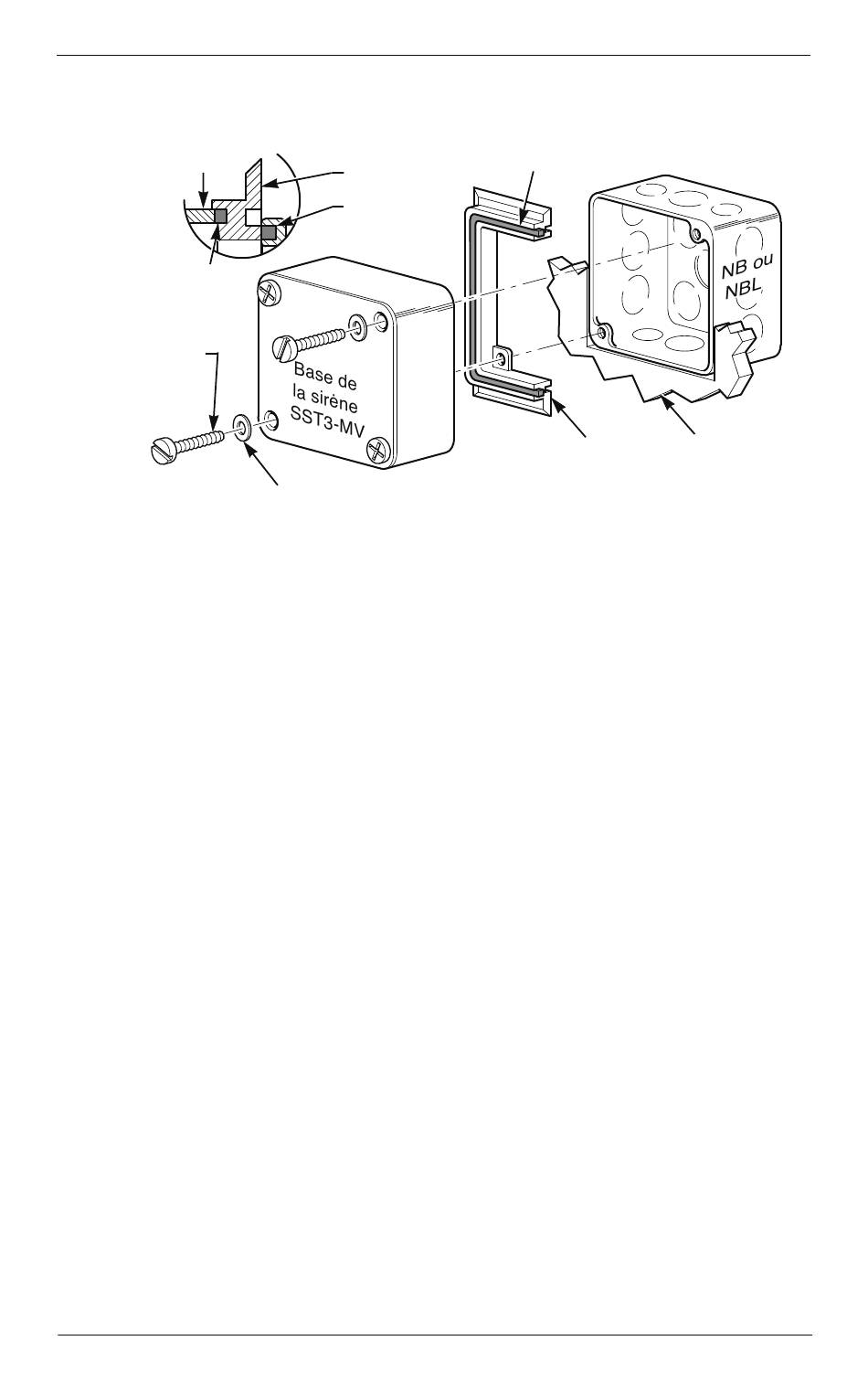

Figure 2 Installation sur une boîte NBL ou NBL
LA BOÎTE WB
Sirène électronique SST3-MV
JOINT D'ÉTANCHÉITÉ
DE L'ADAPTATEUR
ADAPTATEUR
JOINT DE
MUR
ADAPTATEUR
(VUE EN COUPE)
290A7406
