Fonctionnement en 24 Vcc

Pour brancher l'alimentation en 24 Vcc à la sirène :
1. Couper l'alimentation à la sirène.
2. Consulter la figure 4. Pour un fonctionnement en 24 Vcc,
retirer le cavalier à fil court (installé à la section « Câblage
pour déclenchement d'une seule tonalité et mise sous
tension », page 31).
3. Brancher le fil positif à la borne (+) et le fil négatif à la
borne (-) du connecteur à 4 positions.

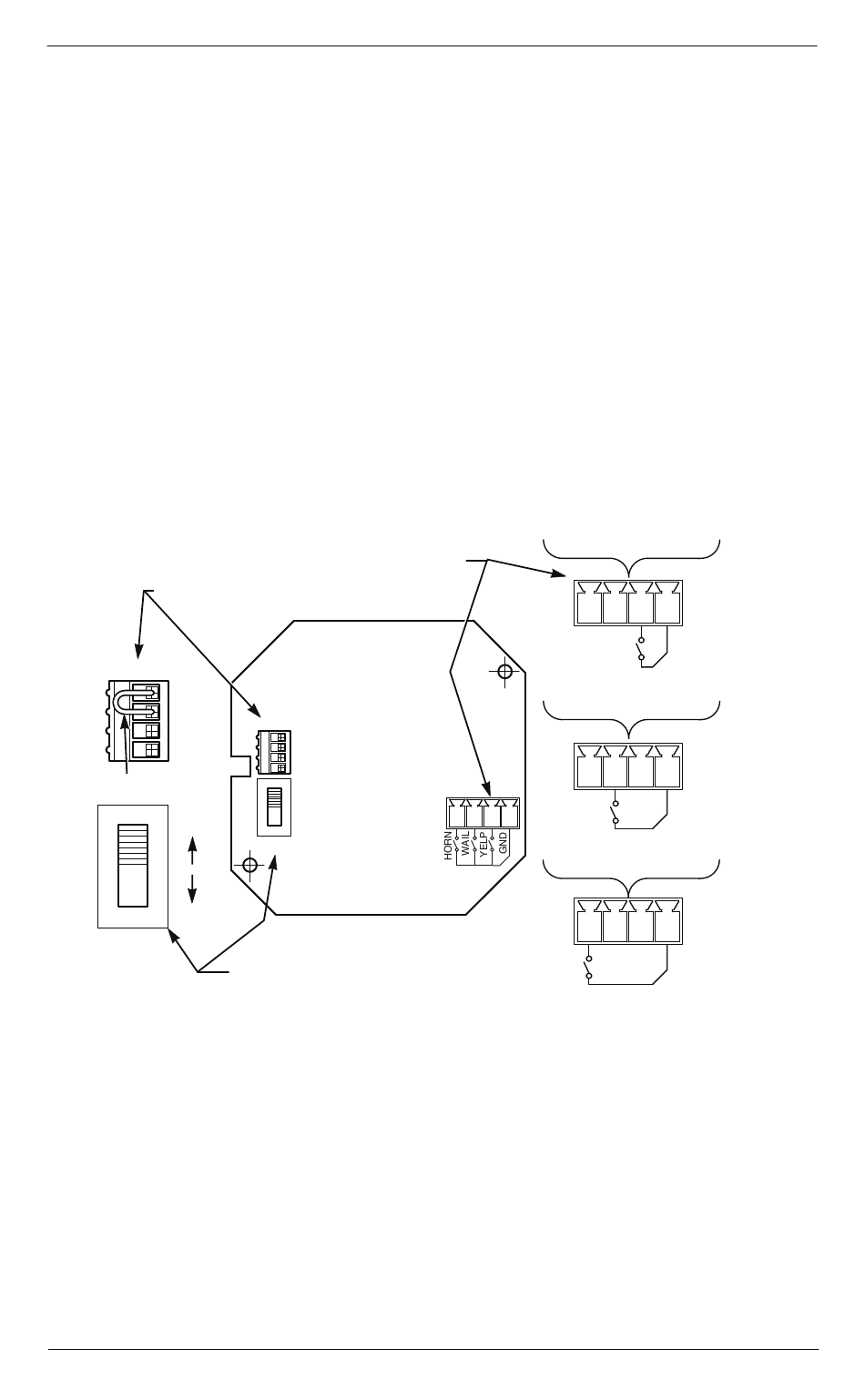

Figure 4 Réglages sur la carte de circuits imprimés de la sirène
CONNECTEUR DU SÉLECTEUR DE TONALITÉ, J4
FICHE DE CONNEXION
DE L'ALIMENTATION, J3
J3
-
24VCC
+
120/240
PONT
120V
240V
SW1
Câblage pour déclenchement à distance
Couper l'alimentation à la sirène.
Voir la figure 1, page 25. Poser une fermeture à contact sec sur
la fiche J4 entre la borne de terre (GND) et l'une des bornes
correspondant aux tonalités (marquées WAIL, YELP, HORN).
Utiliser des câbles blindés de 18 à fils torsadés. Ne pas dénuder
les fils sur plus de 6,3 mm (0,25 po) à leur extrémité afin de relier
Instructions d'installation et d'entretien
J3
SW1
CARTE DE CIRCUITS
IMPRIMÉS SSTX-MV
COMMUTATEUR DE
TENSION EN CA, SW1
Sirène électronique SST3-MV
POUR UNE TONALITÉ
GLAPISSANTE
YELP GND
POUR UNE
TONALITÉ PLAINTIVE
J4
WAIL GND
POUR UNE TONALITÉ
DE CORNE D'APPEL
HORN GND
290A7408
J4
J4
J4
