3. Fixer la base de la sirène SST3-MV avec l'adaptateur dans
la boîte WB à l'aide des vis à tête cylindrique, comme
illustré à la figure 1.
DÉTAILS DE L'ASSEMBLAGE
SST3-MV
JOINT D'ÉTANCHÉITÉ
DE L'ADAPTATEUR
VIS 8-32 DE
3-1/4 PO (2)
RONDELLES D'ÉTANCHÉITÉ (2) :
FACE CAOUTCHOUTÉE VERS LA BASE
Installation sur une surface ou un mur
Pour installer la sirène SST3-MV sur une surface ou une
surface à l'aide d'une boîte NB ou NBL, il faut utiliser
l'adaptateur, le joint d'étanchéité de l'adaptateur et les vis à tête
cylindrique 8-32 de 3-1/4 po.
1. Consulter la figure 2, page 26. Insérer les deux vis fendues
à tête cylindrique bombée 8-32 de 3-1/4 po dans deux
angles opposés de la base de la sirène.
2. Installer le joint d'étanchéité dans l'adaptateur et placer ce
dernier sur les vis insérées à l'étape 1.
3. Fixer la base de la sirène SST3-MV avec l'adaptateur dans
la boîte NB ou NBL à l'aide des vis à tête cylindrique,
comme illustré à la figure 2.
Instructions d'installation et d'entretien

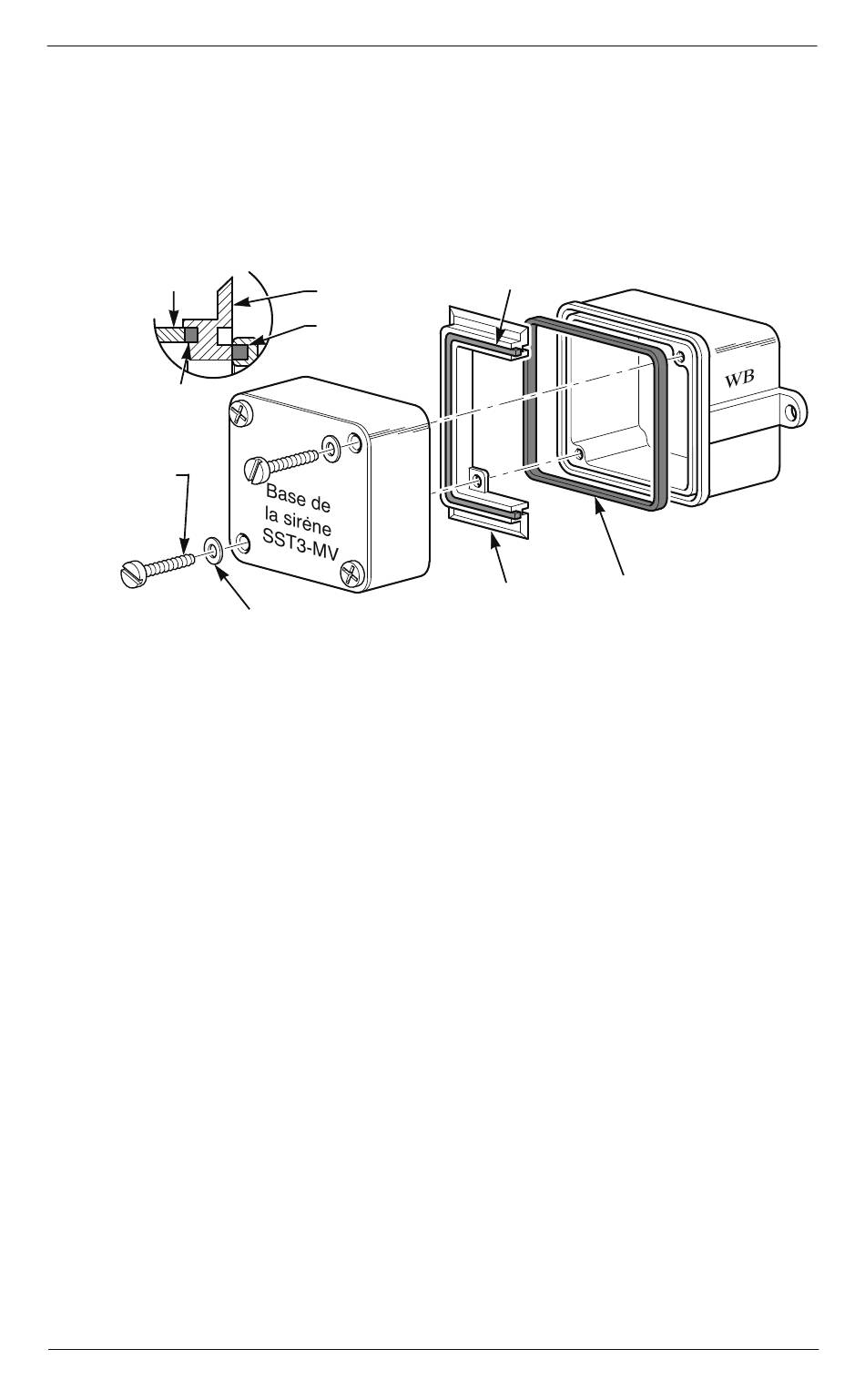

Figure 1 Installation sur une boîte WB
ADAPTATEUR
JOINT DE
LA BOÎTE WB
Sirène électronique SST3-MV
JOINT D'ÉTANCHÉITÉ
DE L'ADAPTATEUR
ADAPTATEUR
(VUE EN COUPE)
JOINT
D'ÉTANCHÉITÉ
DU WB
290A7405
25
