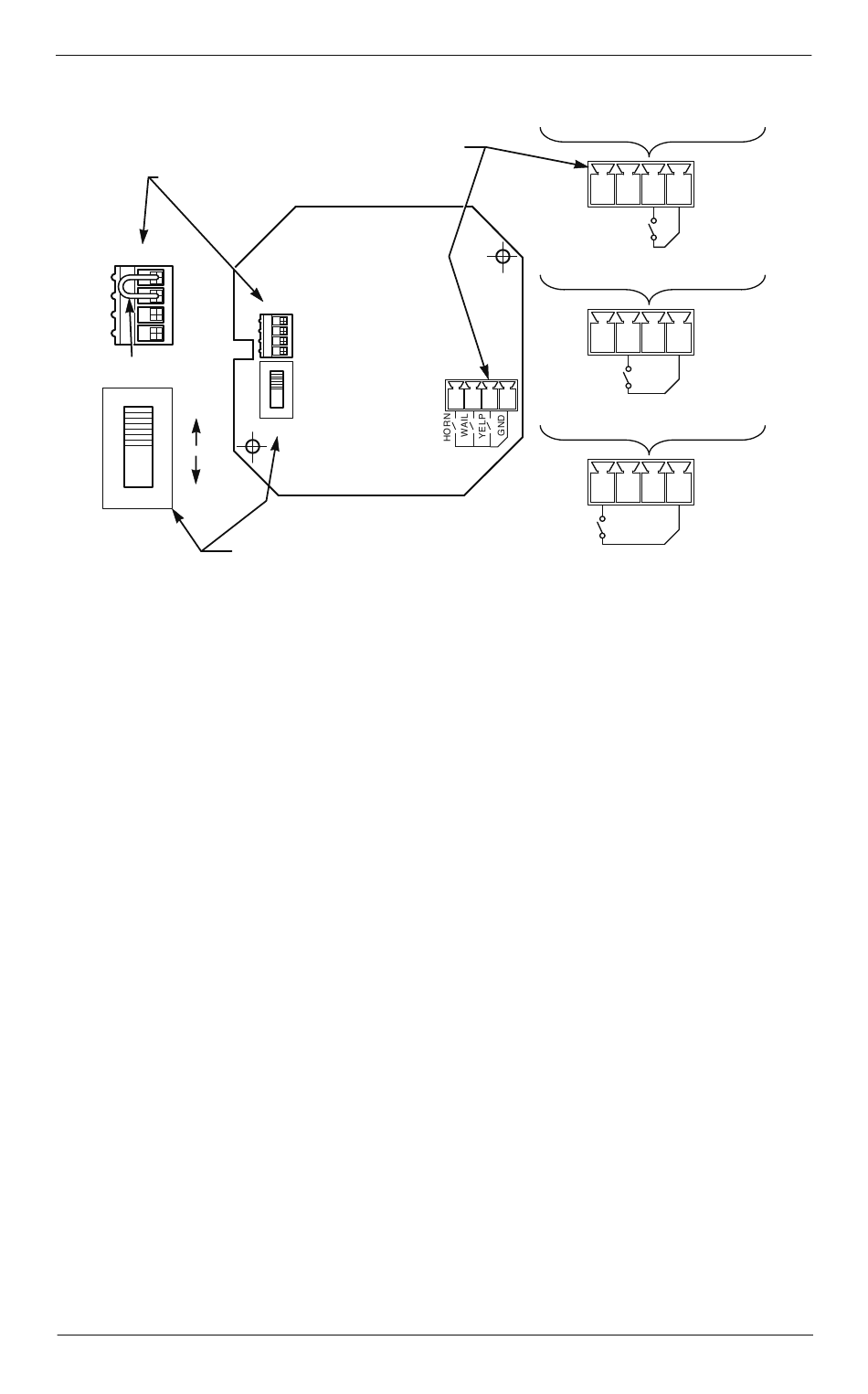

Figura 4 Ajustes de la PCB de la sirena

CONECTOR DEL SELECTOR DE TONOS, J4
ENCHUFE CONECTOR DE CORRIENTE, J3
J3
-
24VCC
+
120/240
JUMPER
120V
240V
SW1

Para funcionamiento a 24 VCC

Para conectar la corriente de 24 VCC a la sirena:
1. Verifique que la corriente de la sirena esté desconectada.
2. Consulte la Figura 4. Para el funcionamiento a 24 VCC,
retire el puente de cable corto (instalado en "Cableado para
activación de tono único en el encendido" en la página 48).
3. Conecte el cable positivo al terminal (+) y el cable negativo
al terminal (-) del conector de cuatro posiciones.
Cableado para activación de tono remoto
Verifique que la corriente de la sirena esté desconectada.
Consulte la Figura 1 en la página 43. Aplique un cierre de contacto
seco en el enchufe J4 entre el terminal de tierra (GND) y uno de
los terminales de tono (SIRENA, TONO AGUDO, BOCINA).
Use cables blindados de par trenzado de 18 AWG. Pele no más de
0,25 pulgadas (6 mm) de aislamiento del cable desde los extremos
de los conductores para conectar los terminales de contacto seco
para la activación de tono de ubicación remota entre los terminales
Instrucciones de instalación y mantenimiento
J3
SW1
PLACA DE
CIRCUITO IMPRESO
DE SST3-MV
INTERRUPTOR SELECTOR DE
VOLTAJE CA, SW1
Sirena electrónica modelo SST3-MV
PARA EL TONO AGUDO
YELP
PARA EL TONO DE LA SIRENA
J4 WAIL
PARA EL TONO DE LA BOCINA
HORN
J4
GND
J4
GND
J4
GND
290A7412
47
