Installation
5.3.4

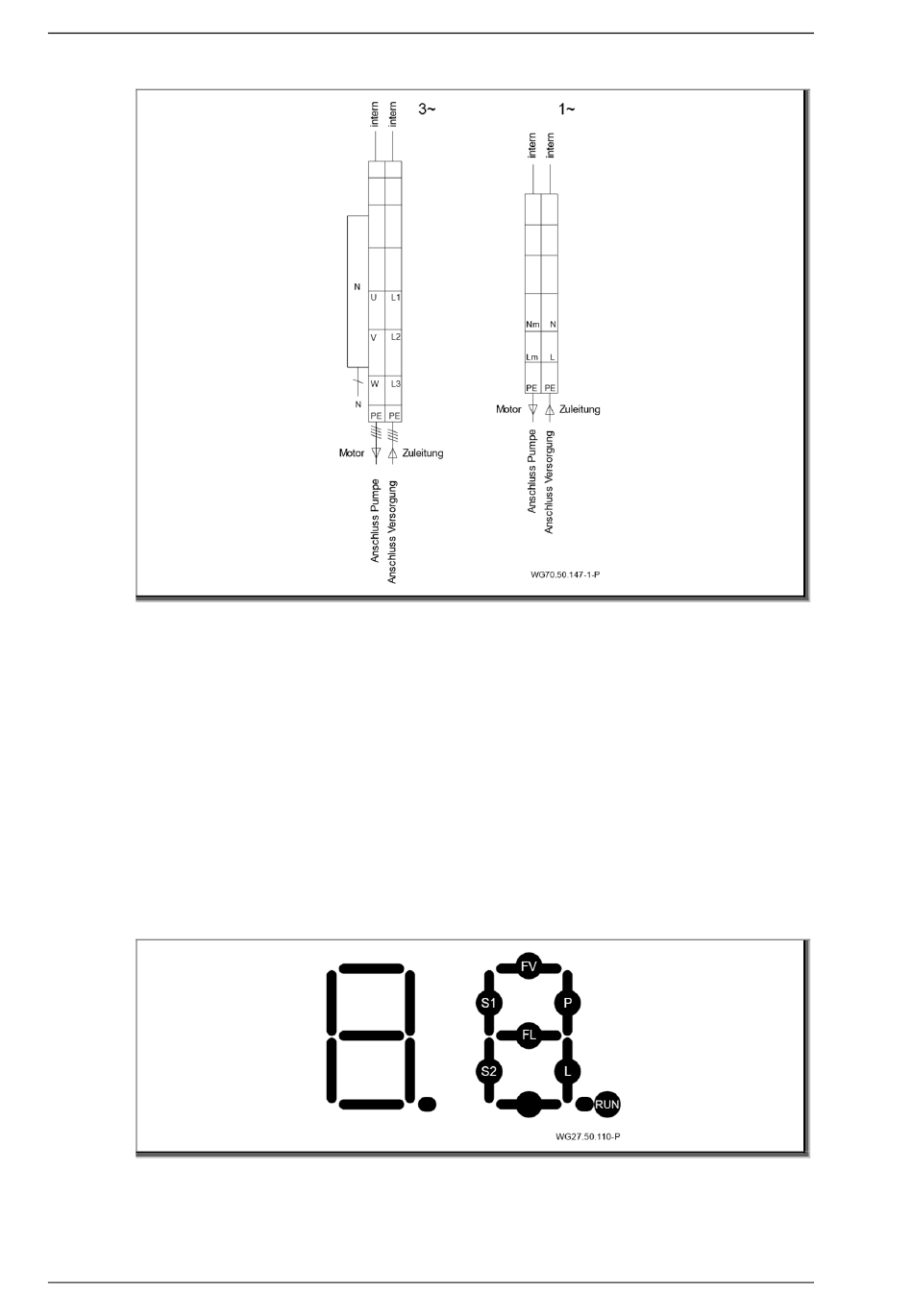

Anschlussschema

Abb. 11
5.4 Ergänzungen zum Schaltkasten mit Platine
5.4.1 Vorteile
• Pumpe/LED schaltet nach einer bestimmten Zeit ab
(Zeitmodus).
• Erkennen von Fehlern durch Anzeige auf Platine.
• Deutliches Erkennen, wenn der Motorschutz ausgelöst hat.
• Sicherheitsvorteil.
• Keine Überlastung des Trafos möglich.
5.4.2 Segmentanzeige, grüne und orangene LED, Sicherung
Abb. 12
*RUN* blinkt, wenn der Mikroprozessor arbeitet.
*S1* leuchtet bei Tastendruck auf Pumpentaster.
26 DE 10|2020
