6 Motorzeis monteren
► Plaats de beschermkap (1) op het aandrijfhuis.
► Draai de bouten (2) aan en draai ze vast met
een aanhaalmoment van 10 Nm.
6.3.2 Beschermkap en aanslag verwijderen
► Schakel de motor uit.
► Draai de bouten los.
► Verwijder de beschermkap.
6.4 Maaikop aanbrengen en verwij‐
deren

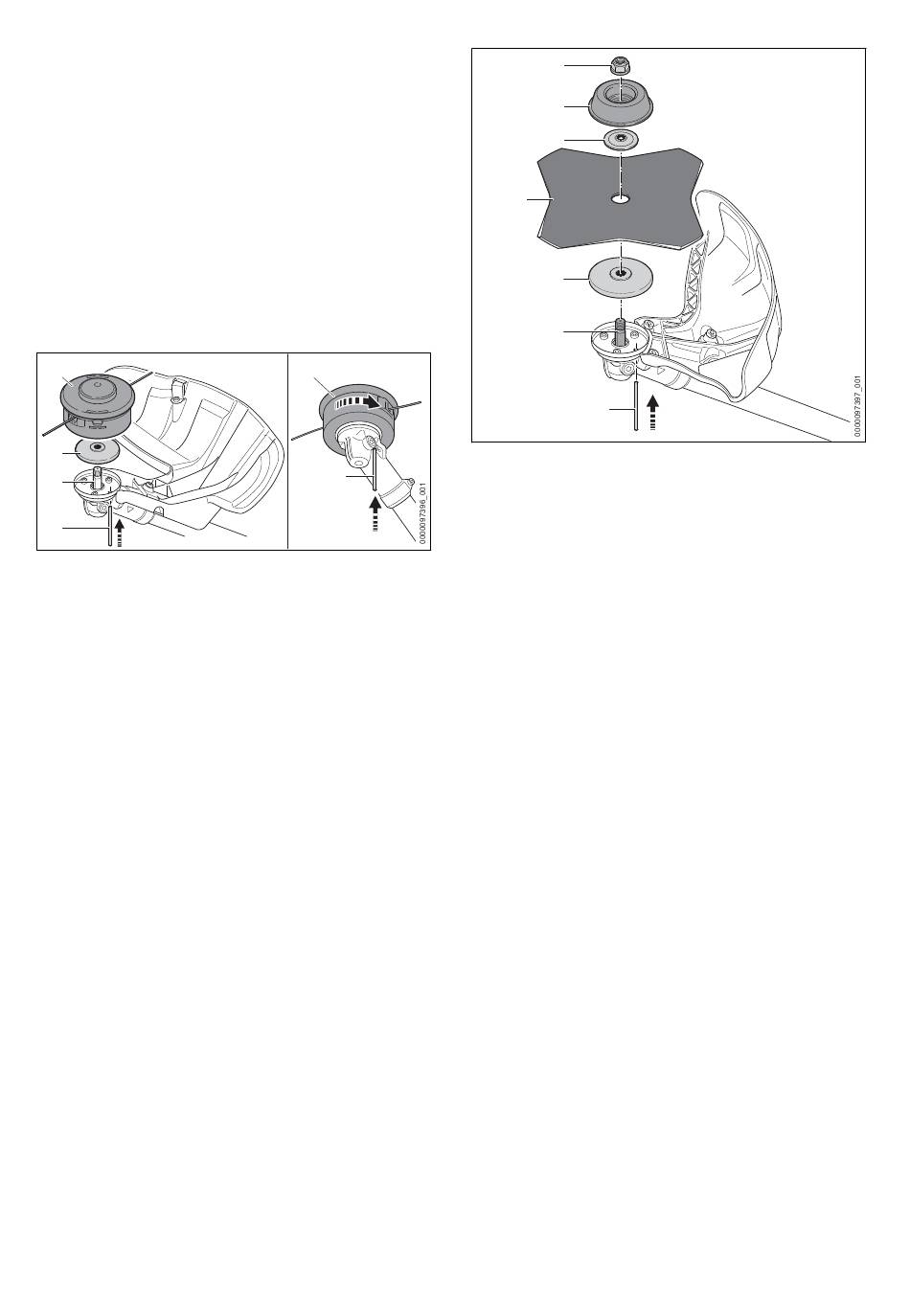

6.4.1 Maaikop monteren
► Schakel de motor uit.
1
2
3
4
► De drukschotel (2) dusdanig op de as (3)
plaatsen dat de kleinere diameter naar boven
is gericht.
► De maaikop (1) op de as (3) plaatsen en met
de hand linksom draaien.
► Blokkeerpen (4) tot aan de aanslag in de
boring drukken en ingedrukt houden.
► Maaikop (1) zolang linksom draaien tot de
blokkeerpen (4) vastklikt.
De as (3) is geblokkeerd.
► Maaikop (1) met de hand stevig vastdraaien.
► Trek de blokkeerpen (4) uit de boring.
6.4.2 Maaikop verwijderen
► Schakel de motor uit.
► Druk de blokkeerpen tot aan de aanslag in de
boring en houd deze ingedrukt.
► Maaikop zolang draaien, tot de blokkeerpen
vastklikt.
De as is geblokkeerd.
► De maaikop rechtsom losschroeven.
► Drukschotel wegnemen.
► Trek de blokkeerpen uit de boring.
6.5 Metalen snijgarnituur aanbren‐
gen en verwijderen
6.5.1 Grassnijblad, slagmes of cirkelzaag‐
blad monteren
► Schakel de motor uit.
0458-837-7601-A
1
4
1
2
3
4
5
6
7
► Plaats de drukschotel (5) dusdanig op de
as (6) dat de kleinere diameter naar boven is
gericht.
► Metalen snijgarnituur (4) op de drukschotel (5)
plaatsen. Als een cirkelzaagblad of een gras‐
snijblad met meer dan 4 snijkanten worden
gebruikt: snijkanten dusdanig uitlijnen, dat ze
in dezelfde richting gericht zijn, net als de pijl
voor de draairichting op de beschermkap.
► Drukring (3) dusdanig op het metalen snijgar‐
nituur (4) plaatsen, dat de welving naar boven
gericht is.
► Draaischotel (2) dusdanig op de drukring (3)
plaatsen, dat de gesloten zijde omhoog gericht
is.
► Blokkeerpen (7) tot aan de aanslag in de
boring drukken en ingedrukt houden.
► Metalen snijgarnituur (4) zolang linksom
draaien, tot de blokkeerpen (7) vastklikt.
De as (6) is geblokkeerd.
► Moer (1) linksom op de as draaien en vast‐
draaien.
► Trek de blokkeerpen (7) uit de boring.
6.5.2 Hakselmes monteren
► Schakel de motor uit.
