Motorzeis Klaarmaken Voor Gebruik; Motorzeis Monteren; Draagoog Monteren; Dubbele Handgreep Monteren - Stihl FS 261 Notice D'emploi

Nederlands
► Draag werkhandschoenen van slijt‐
vast materiaal.
5 Motorzeis klaarmaken voor
gebruik
5.1 Motorzeis op het gebruik voor‐
bereiden
Voorafgaand aan de werkzaamheden moeten
altijd de volgende stappen worden gezet:
► Zorg ervoor dat de volgende componenten
zich in een veilige toestand bevinden:
– Motorzeis, 4.6.1.
– Beschermkap,
– Maaikop of metalen snijgarnituur,
of 4.6.4.
► Motorzeis reinigen,

► Draagoog monteren,

► Dubbele handgreep monteren,

► Combinatie van snijgarnituur, beschermkap en
draagsysteem selecteren,
► Beschermkap monteren,
► Maaikop of metalen snijgarnituur monteren,
6.4 of 6.5.
► Motorzeis tanken,
► Draagsysteem omdoen en afstellen,
► Dubbele handgreep afstellen,
► Motorzeis uitbalanceren,
► Bedieningselementen controleren,
► Als deze handelingen niet kunnen worden uit‐
gevoerd: gebruik de motorzeis niet en neem
contact op met een STIHL dealer.
6

Motorzeis monteren

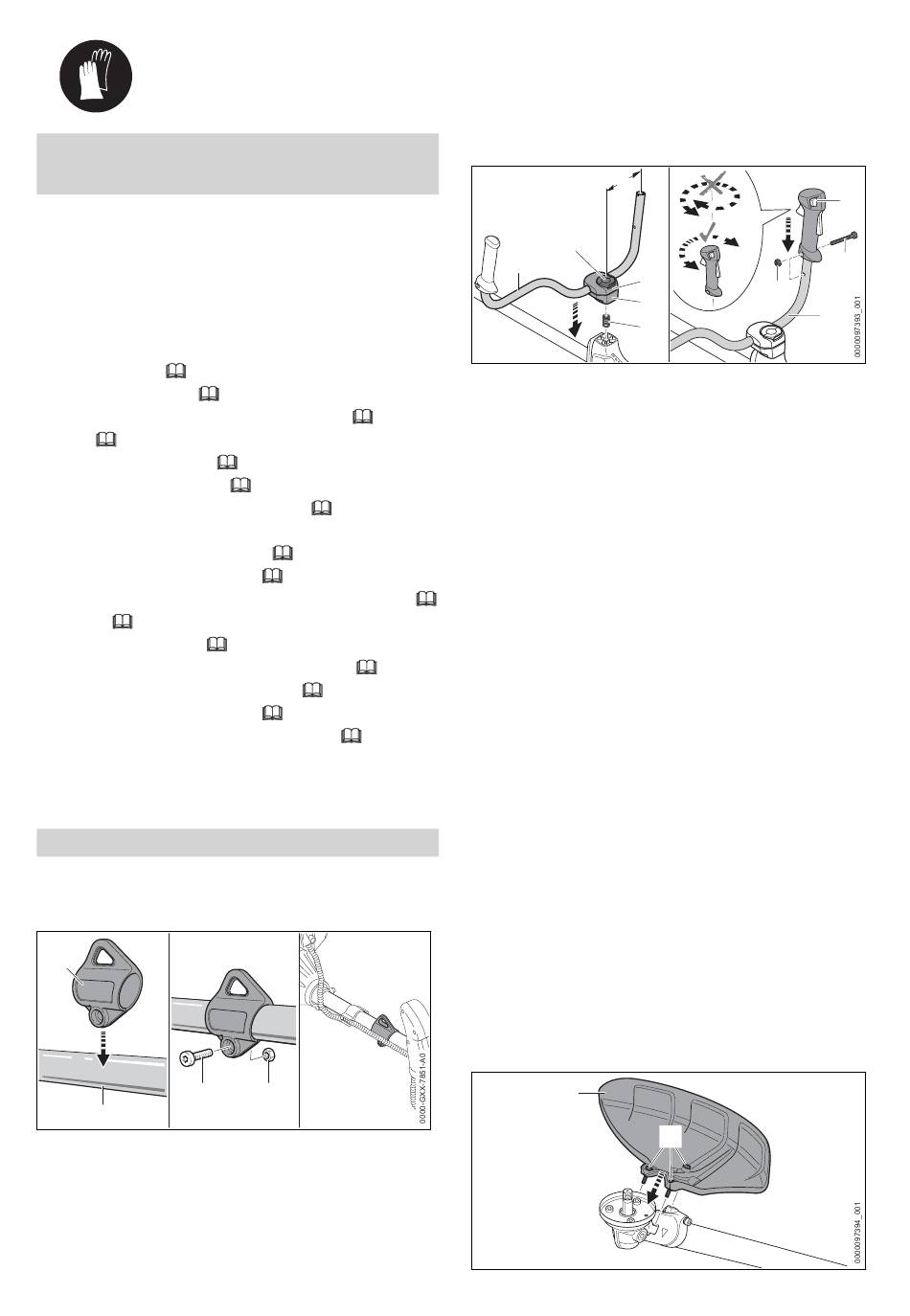

6.1 Draagoog monteren
► Schakel de motor uit.
1
3
2
► Draagoog (1) op de steel/maaiboom (2) plaat‐
sen en op de steel/maaiboom (2) drukken.
► Moer (4) aanbrengen.
► Bout (3) aanbrengen en vastdraaien.
12
4.6.2.
4.6.3
15.
6.1.
6.2.
20.
6.3.
8.
7.1.
7.2.
7.3.
10.1.
4

5 Motorzeis klaarmaken voor gebruik

Het draagoog hoeft niet opnieuw te worden
gedemonteerd.
6.2 Dubbele handgreep monteren
► Schakel de motor uit.
A
1
2
► Klap de beugel van de knevelbout (1) omhoog
en draai deze net zolang linksom, totdat de
draagbeugel (2) nog maar iets vastgeklemd is.
► Breng de veer (5) van onderaf in de onderste
klembeugel (4) aan.
► Breng de klembeugels (3 en 4) op de steel
aan en draai knevelbout (1) in.
► Zwaai de draagbeugel (2) naar boven en lijn
deze zo uit dat de afstand (A) niet meer dan
15 cm bedraagt.
Klem de draagbeugel (2) daarbij niet in het
gebogen deel.
► Draai de knevelbout (1) aan en klap de beugel
omlaag.
► Bout (6) losdraaien.
► Plaats de bedieningshandgreep (8) zo op de
draagbeugel (2) dat de boring van de bedie‐
ningshandgreep in lijn ligt met de boring van
de draagbeugel en dat de schakelhendel naar
de aandrijfkop is gericht.
Draai de bedieningshandgreep (8) daarbij niet.
► Moer (7) aanbrengen.
► Bout (6) aanbrengen en goed vastdraaien.
De dubbele handgreep hoeft niet opnieuw te
worden uitgebouwd.
6.3 Beschermkap en aanslag aan‐
brengen en verwijderen
6.3.1 Beschermkap en aanslag aanbrengen
► Schakel de motor uit.
1
3
7
4
5
2
0458-837-7601-A
8
6
2
