Montage
3.5.5

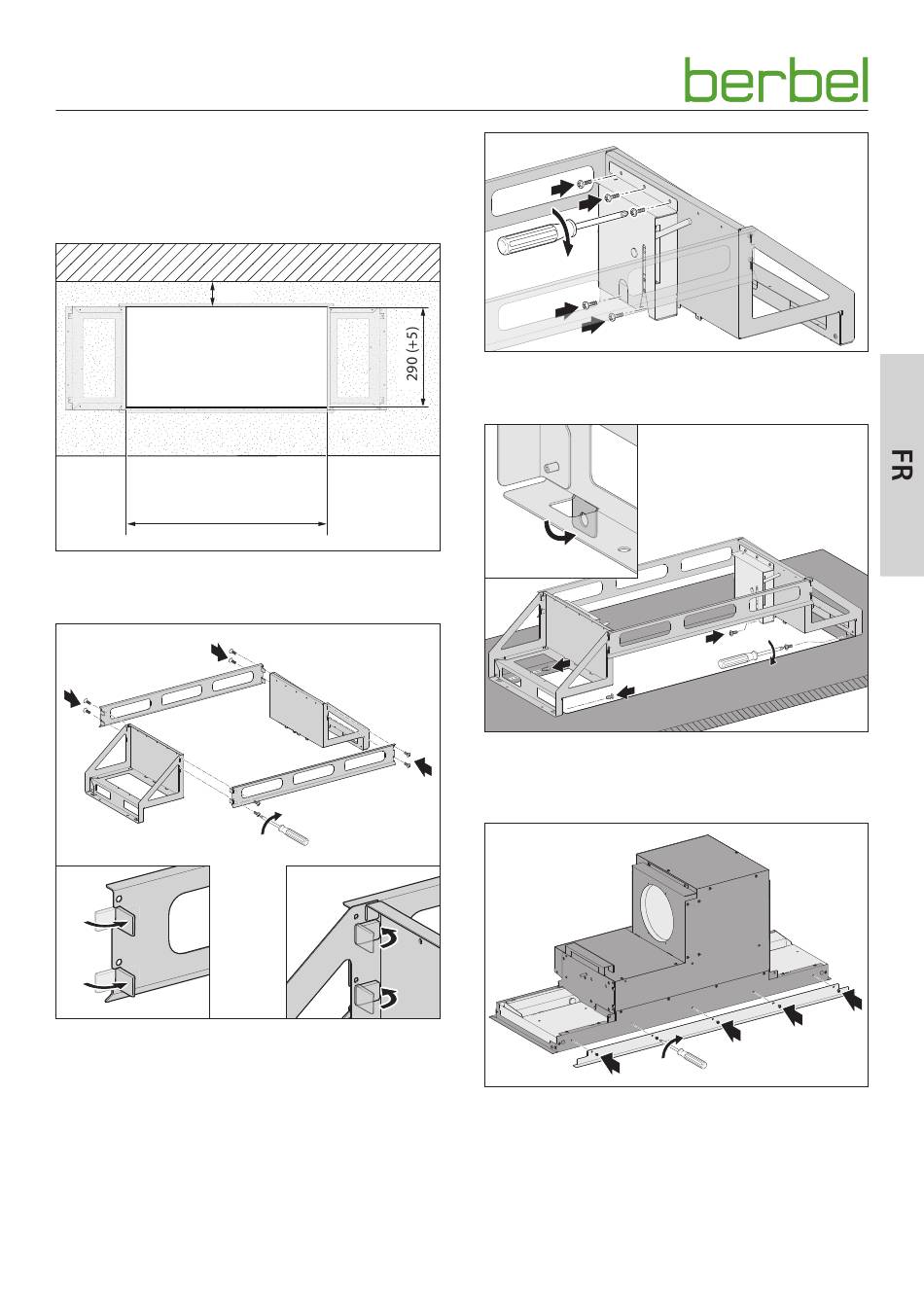

Montage dans le cadre de montage (en option)
Le cadre de montage doit être utilisé s'il est impossible de
monter l'appareil directement dans une armoire (par ex. :
pour les constructions suspendues).
≤ 40
560 (+5) BEH 60 FLU
860 (+5) BEH 90 FLU
☞ Observer la dimension de découpe nécessaire pour le
cadre de montage.
☞ Plier les brides de tôle des composants de raccordement
de 90 degrés.
☞ Insérer les brides de tôle dans les évidements des pièces
latérales.
☞ Replier totalement les brides de tôle.
☞ Fixer le cadre de montage (vis à tôle PZ2 3,5 x 6,5 mm).
6006190_a – 20.05.2022
☞ Visser les consoles de fixation sur le cadre de montage
(vis à tôle PZ2 3,5 x 6,5 mm).
☞ Plier les brides de tôle des pièces latérales vers le bas.
☞ Fixer le cadre de montage sur le lieu de montage
(vis à tête fraisée PZ2 3,5 x 16 mm).
☞ Fixer la bague de recouvrement en acier inoxydable
à l'arrière sur le corps de hotte.
L'installation du corps de hotte dans les consoles de fixation
est effectuée comme pour le montage dans les armoires
suspendues.
D « 3.5.4 Montage de l'appareil » (page 14).
19
