Montage
3.5.9
Raccordement de la conduite d'évacuation
d'air vicié (en mode évacuation d'air vicié)
L'utilisation de la technologie BackFlow a des répercussions
sur l'efficacité énergétique de l'appareil.
D « 2.1 Principe de fonctionnement » (page 5).

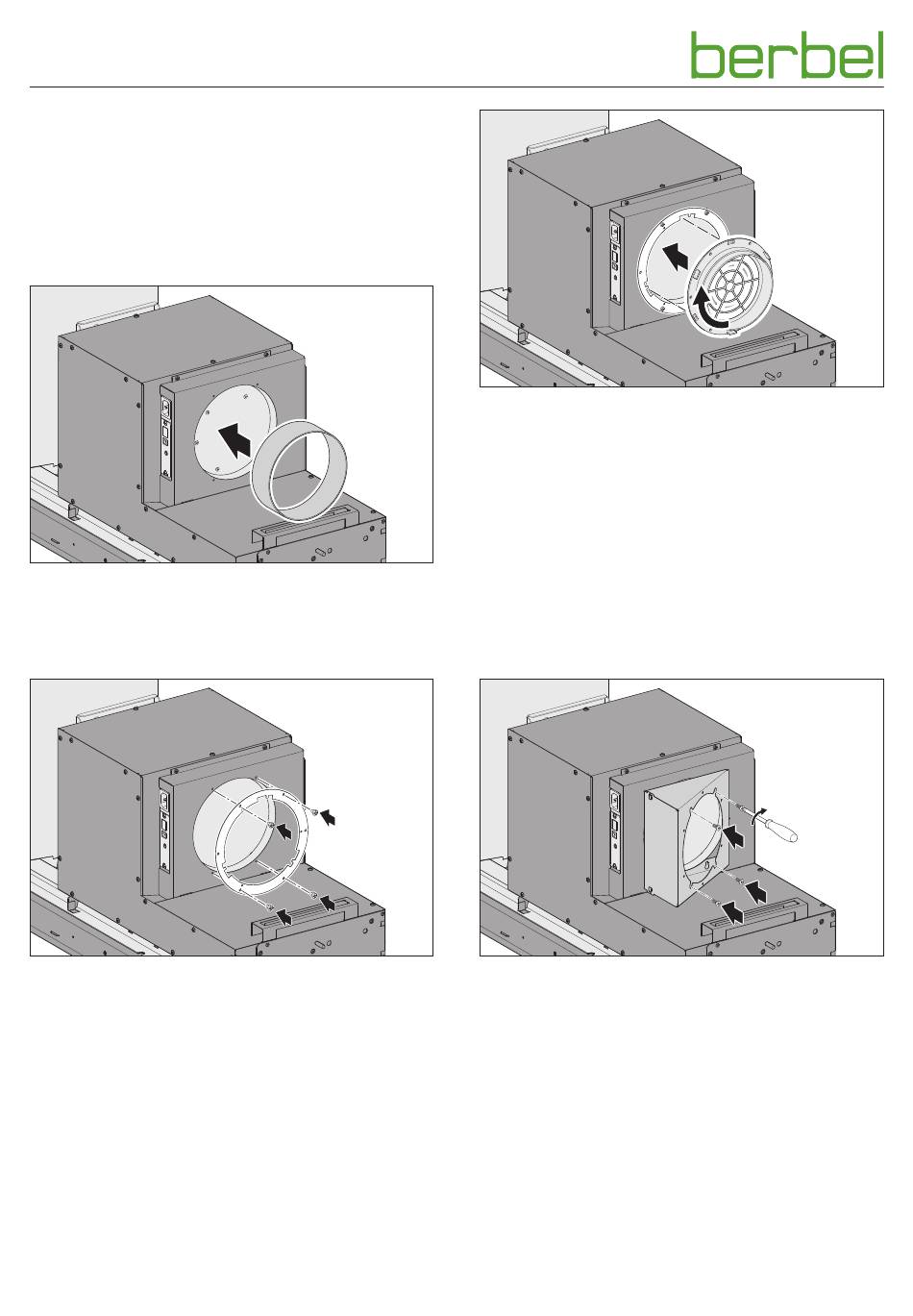

Mode évacuation d'air vicié sans technologie BackFlow
La section du tuyau est insérée dans la sortie du ventilateur.
☞ Placez la section du tuyau dans la sortie du ventilateur.
Mode évacuation d'air vicié avec technologie BackFlow
La section du tuyau n'est pas utilisée.
☞ Vissez la bague d'adaptation pour l'embout de
grille au niveau de la sortie du ventilateur (vis à tôle
PZ2 3,5 x 6,5 mm).
22
☞ Placez l'embout de grille sur la bague d'adaptation.
☞ Fixez l'embout de grille en le tournant brièvement
à droite.
Pour raccorder la conduite d'évacuation d'air vicié,
l'adaptateur en tôle et le coude à 90 degrés peuvent,
au besoin, être montés sur l'appareil.
L'utilisation et la disposition des composants dépend de la
trajectoire de la conduite d'évacuation d'air vicié.
En cas d'utilisation d'un adaptateur en tôle, l'embout de grille
n'est pas placé sur la bague d'adaptation mais sur l'adaptateur
en tôle.
☞ Au besoin, placer l'adaptateur en tôle avant la sortie du
ventilateur.
☞ Tourner légèrement les vis dans le caisson du ventilateur
(vis à tôle PZ2 3,5 x 6,5 mm).
☞ Placer l'adaptateur en tôle sur les vis.
☞ Visser l'adaptateur en tôle à fond.
1.
2.
6006190_a – 20.05.2022
