Montage

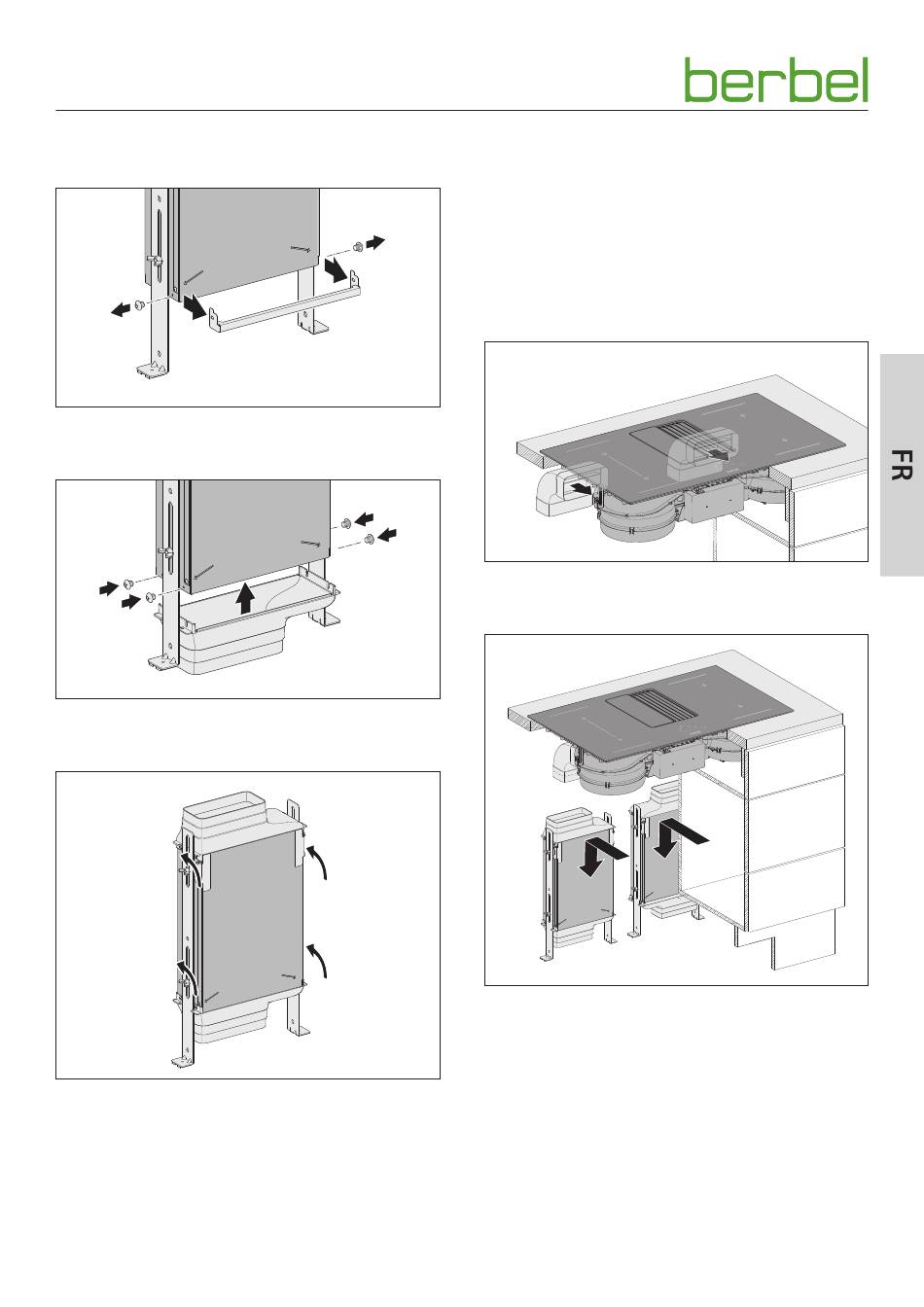

3.4.4 Montage de l'ensemble de grille d'évacuation –
filtre de recyclage d'air debout
☞ Desserrer les vis du filtre de recyclage d'air des deux côtés.
☞ Retirer la tôle de renforcement.
☞ Visser les pièces de transition par le bas sur le filtre de
recyclage d'air (vis à tête bombée M4 x 4 mm).
La position du filtre de recyclage d'air peut être ajustée en
hauteur.
☞ Desserrer le vissage latéral sur le filtre de recyclage d'air.
6004007_b – 09.04.2019
La gaine plate peut être utilisée pour augmenter la distance
entre le carter de ventilateur et les filtres de recyclage d'air
(par ex. pour les grands éléments bas). Pour ce faire, les
pièces de gaine plate sont installées entre les raccords sur le
carter de ventilateur et les tuyaux coudés.
Lors des étapes de travail suivantes, les transitions des
composants conducteurs d'air (par ex. tuyaux coudés, pièces
de gaine plate) doivent être collées après l'application du
ruban d'étanchéité.
☞ Insérer les tuyaux coudés dans les raccords sur le carter
de ventilateur.
☞ Aligner le filtre de recyclage d'air :
y Le dispositif de rabattement est sur le côté d'accès
(voir marquage « Avant » sur l'appareil).
y Les ouvertures des pièces de transition sont orientées
vers l'extérieur.
☞ Placer le filtre de recyclage d'air en position.
9
