Installation du matériel
6.7.1 Positions des capteurs
La position correcte des capteurs est importante pour garantir un bon fonctionnement du
système. Ceci doit être vérifié à l'aide du logiciel d'installation. Les règles relatives aux positions
des capteurs doivent être respectées :
• Pour couvrir l'angle mort sans aucune lacune.
• Pour garantir la détection d'usagers de la route vulnérables.
• Pour éviter des interférences entre les capteurs.
• Pour éviter des détections du sol, de trottoirs ou du véhicule lui-même.
Prière de respecter les règles relatives aux positions des capteurs définies à la rubrique 5.2 ainsi
que les règles applicables aux manchons des capteurs énoncées à la rubrique 5.3 lors de la
mise en place du système. Si la hauteur de certaines parties du véhicule varie pendant l'utilisation,
le système doit être installé à la hauteur de fonctionnement normal.
Les capteurs doivent être affleurants sur le côté du véhicule. Des capteurs encastrés peuvent
être soumis à des réflexions provenant de la carrosserie du véhicule, ce qui entraîne de fausses
alarmes à cause d'autodétections du véhicule. Le mode de diagnostic (voir rubrique 7.2.4) peut
être utilisé pour vérifier que les capteurs ne donnent pas de fausses détections.
Il est possible que certains capteurs et câbles doivent être montés dans des positions où
ils puissent être exposés à des projections de débris. Si c'est le cas, les capteurs doivent être
protégés de façon adéquate par des dispositifs et les câbles doivent être protégés par des
gaines.
6.7.2 Rotations des capteurs
Les capteurs sont tous dotés d'un marquage « HAUT » qui indique l'orientation dans laquelle
doit se trouver le capteur.
Marquage « HAUT » sur un capteur.
IMPORTANT : La marquage « HAUT » doit être orienté verticalement par rapport au sol et
non par rapport à une surface de montage quelconque sur le véhicule. Les capteurs
Sidescan®Predict comporte plusieurs gorges espacées à 45 degrés pour offrir une
certaine flexibilité dans le montage des capteurs. Elles ne doivent pas être utilisées comme
guides pour déterminer la rotation correcte. L'installateur doit vérifier le marquage «
HAUT » sur le capteur.
6.7.3 Manchons de capteurs et boîtiers supports
Les capteurs peuvent être montés sur une surface horizontale à l'aide d'un boîtier support avec
un manchon de capteur, ou affleurants à une surface en insérant directement un manchon de
capteur. Les manchons sont utilisés pour incliner les capteurs vers le haut selon les besoins. La
sélection des manchons doit être effectuée avec le logiciel de configuration.
42

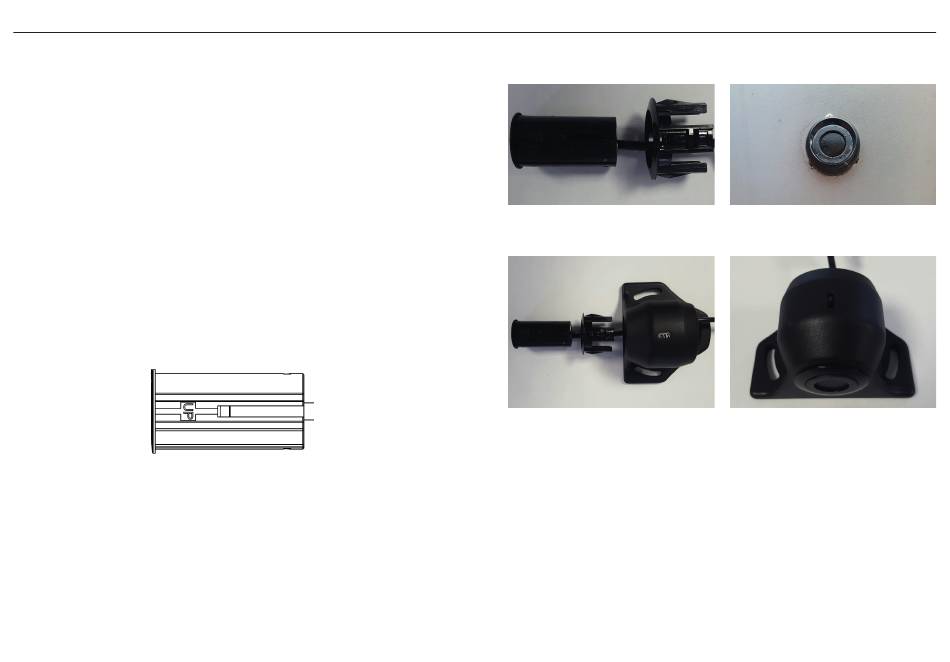

Le montage affleurant au travers d'une surface verticale se réalise à l'aide d'un capteur et d'un
manchon. Un trou de 28 mm de diamètre est requis pour monter le manchon au ras d'une surface.
Montage affleurant d'un ensemble capteur/manchon sur une surface verticale.
Le montage sur une surface horizontale nécessite un capteur, un manchon et un boîtier support
Ensemble avec boîtier pour montage d'un capteur sur une surface horizontale.
6.7.4 Montage sur des surfaces irrégulières
Le montage sur des surfaces irrégulières n'est pas conseillé. Toute déviation par rapport aux
angles de montage recommandés dégradera les performances du système.
Si un manchon de capteur doit être monté sur une surface qui n'est pas verticale, ou un boîtier
support monté sur une surface qui n'est pas horizontale, l'installateur doit mesurer l'angle de la
surface à l'aide d'un niveau à bulle numérique (par exemple une appli de smartphone) et ajuster
l'angle du manchon en conséquence. Des exemples sont donnés ci-dessous.
Exemple 1 : Un angle de +11° est recommandé pour le manchon de capteur mais la surface
verticale pour le montage affleurant est mesurée à 80° par rapport à l'horizontale. Dans ce cas,
le capteur sera déjà à un angle de 10° vers le haut avant que le manchon soit ajouté. Soustraire
10° de l'angle recommandé pour parvenir au manchon idéal (+1°).
S'il est disponible, un manchon de capteur de 0° doit être utilisé car le résultat est le plus proche
de la valeur recommandée.
.
43
