3
Avant l'installation

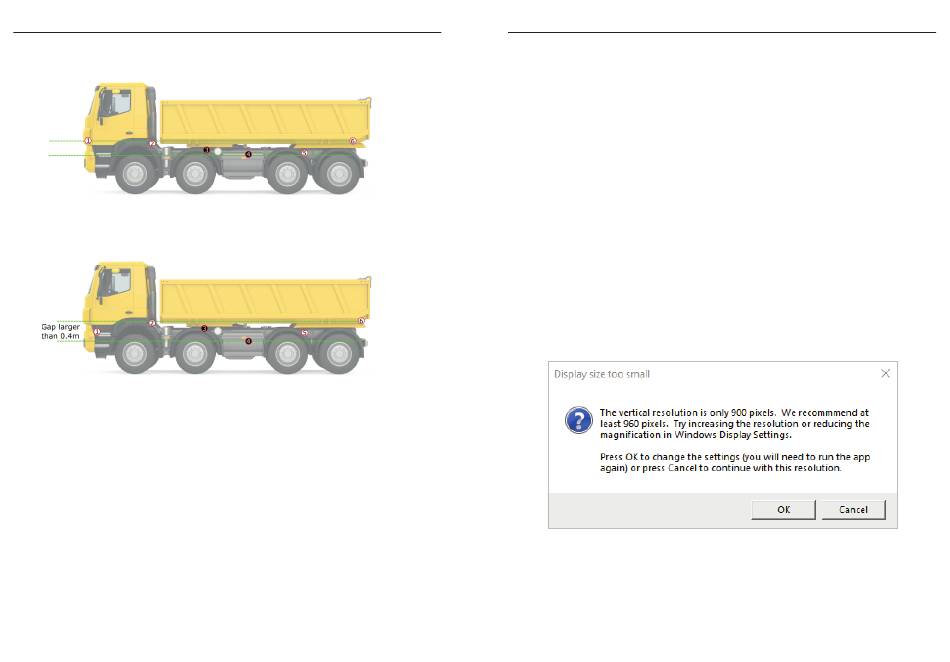

Une configuration où les capteurs 1, 2 et 4 sont plus élevés est valide mais ne fonctionnera
pas aussi bien et il y aura plus de fausses alarmes.
Mauvaise installation. Éviter de placer les capteurs 1, 2 et 4 plus haut.
Une configuration où la variation de hauteur des capteurs est supérieure à 0,4 m n'est pas
valide. Si cette condition ne peut pas être remplie, il convient de ne pas installer le système
sur le véhicule.
Installation non valide. La variation de hauteur entre le capteur le plus bas et le capteur le plus
haut est supérieure à 0,4 m.
Il faut noter que tout changement de la hauteur de certaines parties du véhicule affecte
également le fonctionnement. Installer le système avec la carrosserie du véhicule à la
hauteur normale de conduite. Si la hauteur de conduite varie pendant l'utilisation, installer
le système dans le pire cas de figure de façon à ce que le toute variation de hauteur
n'invalide pas la configuration des capteurs.
IMPORTANT : Le logiciel de configuration permet d'espacer horizontalement les
capteurs d'une distance allant jusqu'à 2 m, mais il convient de limiter l'espacement
horizontal à 1,7 m maximum lorsque cela est possible.
IMPORTANT : Il convient de monter les capteurs au ras du côté du véhicule dans la
mesure du possible, pour minimiser le risque d'autodétection du véhicule.
IMPORTANT : Il ne faut pas installer les capteurs en regard d'un essieu directeur où
la roue pourrait être détectée. Un montage à une hauteur supérieure au sommet de
la roue au niveau d'un essieu directeur ne cause généralement pas de problème.
IMPORTANT : Utiliser le logiciel pour confirmer les positions des capteurs avant de
faire toute installation physique. Un relevé préalable à l'installation est fortement
recommandé pour garantir que le système peut être installé.
18
4
Logiciel de configuration
Cette rubrique couvre le logiciel de configuration Sidescan
4.1
Configuration PC requise
Le logiciel de configuration est conçu pour fonctionner sur un PC ou ordinateur portable
sous Windows 10. Le fonctionnement ne peut pas être garanti avec des versions plus
anciennes. Le PC ou ordinateur portable doit comporter un port USB pour le branchement
de l'ECU d'algorithme. Il est nécessaire de disposer de droits d'administrateur pour utiliser
le logiciel.
La résolution minimale de l'écran est d'au moins 1280 pixels dans la dimension horizontale
et 960 dans la verticale. Une liste de certaines résolutions d'écran compatibles est donnée
ci-dessous :
1920 x 1080, 1680 x 1050, 1400 x 1050, 1280 x 1024, 1280 x 960
IMPORTANT : Le paramètre « Mise à l'échelle et disposition » de Windows doit être
réglée sur 100 %. Certaines fonctionnalités peuvent ne pas être utilisables avec des
grossissements plus élevés. Ces paramètres sont accessibles sur la page de
paramètres d'affichage de Windows.
En cas d'utilisation avec une résolution ou une échelle d'écran inférieure à la valeur optimale,
un avertissement sera donné. Appuyer sur OK pour sortir du programme et afficher l'écran
de paramètres d'affichage de Windows pour régler les paramètres. Appuyer sur Annuler
pour continuer avec la résolution inférieure.
4.2
Obtention du logiciel
Le logiciel de configuration est disponible pour téléchargement sur le site Web de Brigade,
https://brigade-electronics.com/. Il peut s'obtenir sur Assistance produits >> Software >>
Sidescan
Predict.
®
Predict.
®
