3.5 Montaje del extremo frontal del soplete utilizando un cargador rápido xr (n. º de pieza
del juego 0558006628) (es)
Utilizar un cargador rápido, n. º de pieza 0558006164, facilitará el montaje de
las partes extremas frontales del soplete.

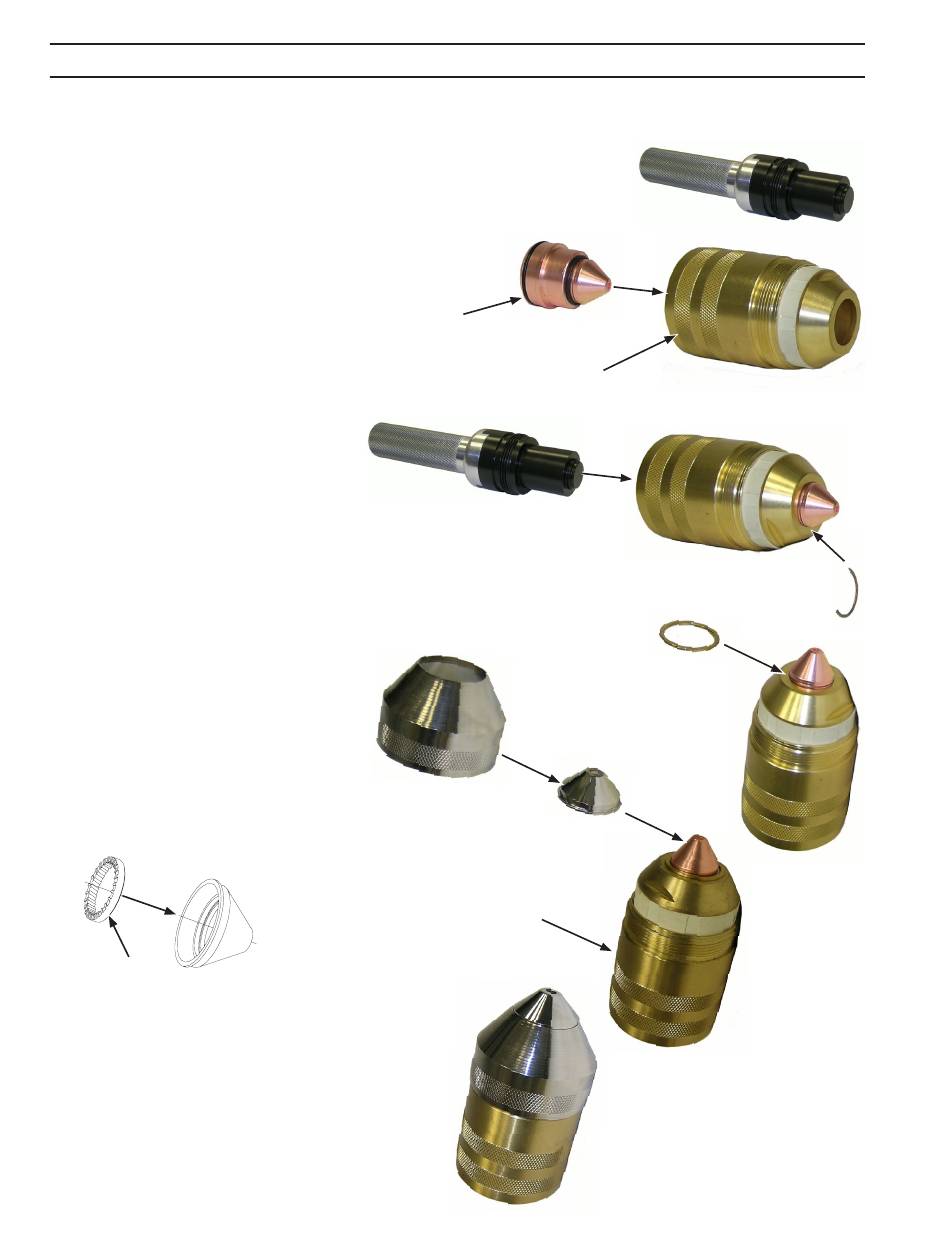

paso 1. Para utilizar el cargador rápido, primero inserte
la boquilla en el cierre del tapón de la boquilla.
paso 2. Atornille el cargador rápido en el cierre del
tapón de la boquilla para asegurar la
boquilla.
paso 3. Coloque la grapa de cierre (medio
anillo, n. º de pieza 0558006626) en
la ranura de la boquilla. La grapa de cierre está
retenida por el separador.
paso 4. Quite el cargador rápido. Es muy importante que
quite el cargador rápido para asegurar la cor-
recta fijación de las partes restantes.
paso 5. Coloque el separador, n. º de pieza
0558006625, alrededor de la grapa de
cierre. Parar el conjunto sobre el ex-
tremo como se muestra en la imagen.
paso 6. Inserte el difusor en el tapón del pro-
tector.
Difusor
paso 7. Coloque el tapón del protector/difusor sobre
el tapón de cierre de la boquilla. El tapón del
protector/difusor quedará sobre el separador.
paso 8. Atornille el cierre del tapón del protector al
tapón de cierre de la boquilla.
Boquilla XR
Tapón de cierre de la boquilla
Tapón del protector
Tapón de cierre de la
boquilla
Espaciador
Cierre del tapón del protector
Tapón del protector/difusor
32
Grapa de cierre
