ItalIan
2.3

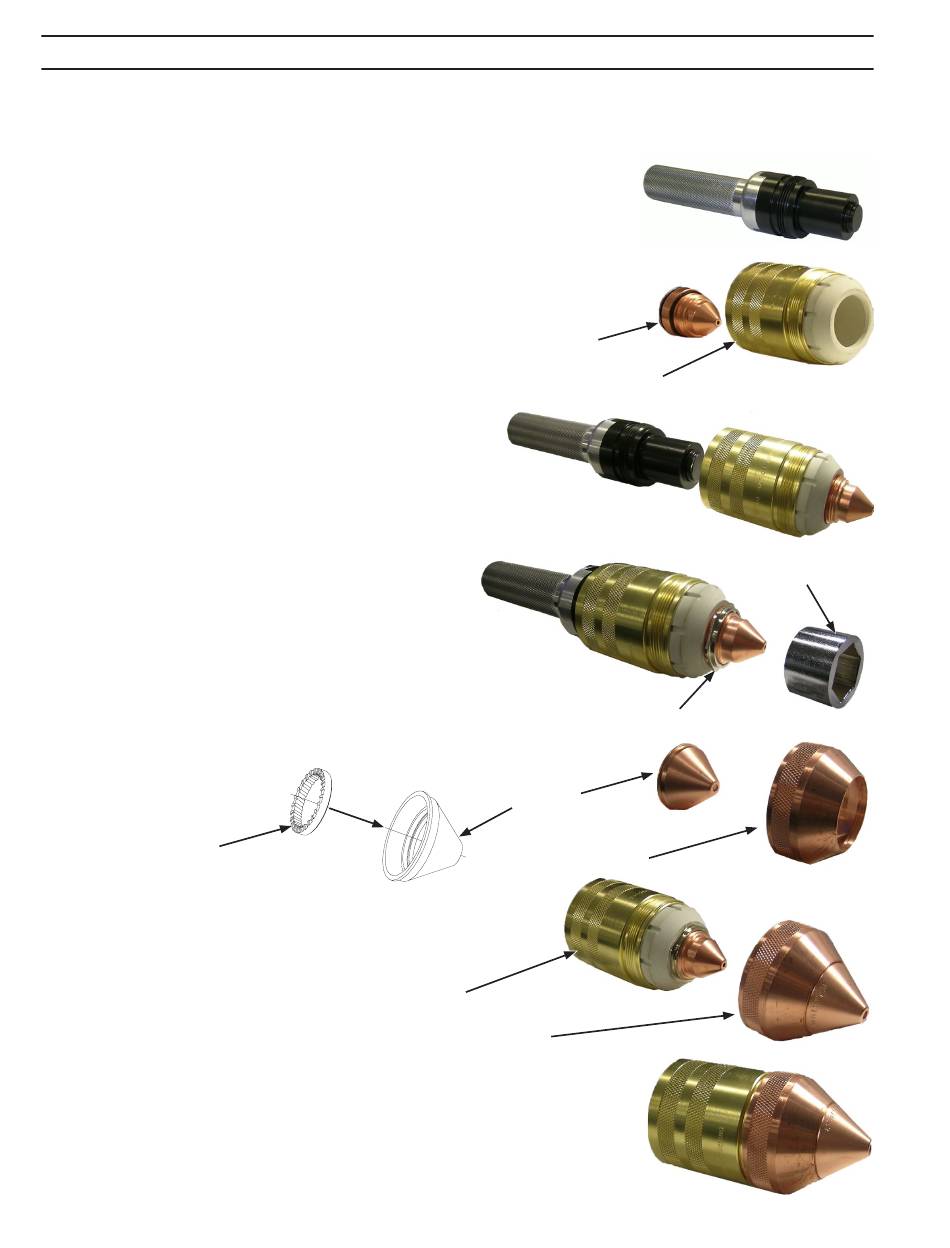

Montaggio dell'estremità frontale del cannello utilizzando lo speedloader (It)
Utilizzare uno speedloader, n/p 0558006164; sarà più
semplice montare i componenti dell'estremità frontale del
cannello.
fase 1. Per utilizzare lo speedloader, innanzitutto inserire
l'ugello nel coperchio di ritegno dell'ugello stesso.
fase 2. Avvitare lo speedloader nel coperchio di ritegno
dell'ugello per fissare l'ugello.
fase 3. Fissare il dado di ritegno sull'ugello con l'utensile di
premontaggio, n/p 0558005917, in dotazione con lo
speedloader.
fase 4. Rimuovere lo speedloader. È estremamente
importante rimuovere lo speedloader per ottenere la
corretta sistemazione dei componenti rimanenti.
fase 5. Inserire il diffusore nel coperchio di protezione.
Diffusore
fase 6. Inserire il gruppo del coperchio di ritegno dell'ugello
nel fermo del coperchio di protezione.
fase 7. Avvitare il gruppo fermo del coperchio di protezione
nel gruppo del coperchio di ritegno dell'ugello.
Gruppo coperchio di ritegno
dell'ugello
Gruppo fermo del coperchio
di protezione
Ugello
Coperchio di ritegno dell'ugello
Dado di ritegno
p/n 0558005916
Coperchio
di protezione
Fermo del coperchio
di protezione
22
Utensile di
premontaggio
