2.4 Montagem da extremidade dianteira da tocha usando o carregador rápido (pt)
O uso de um carregador rápido P/N 0558006164, facilitará
a montagem das peças da extremidade dianteira da tocha.

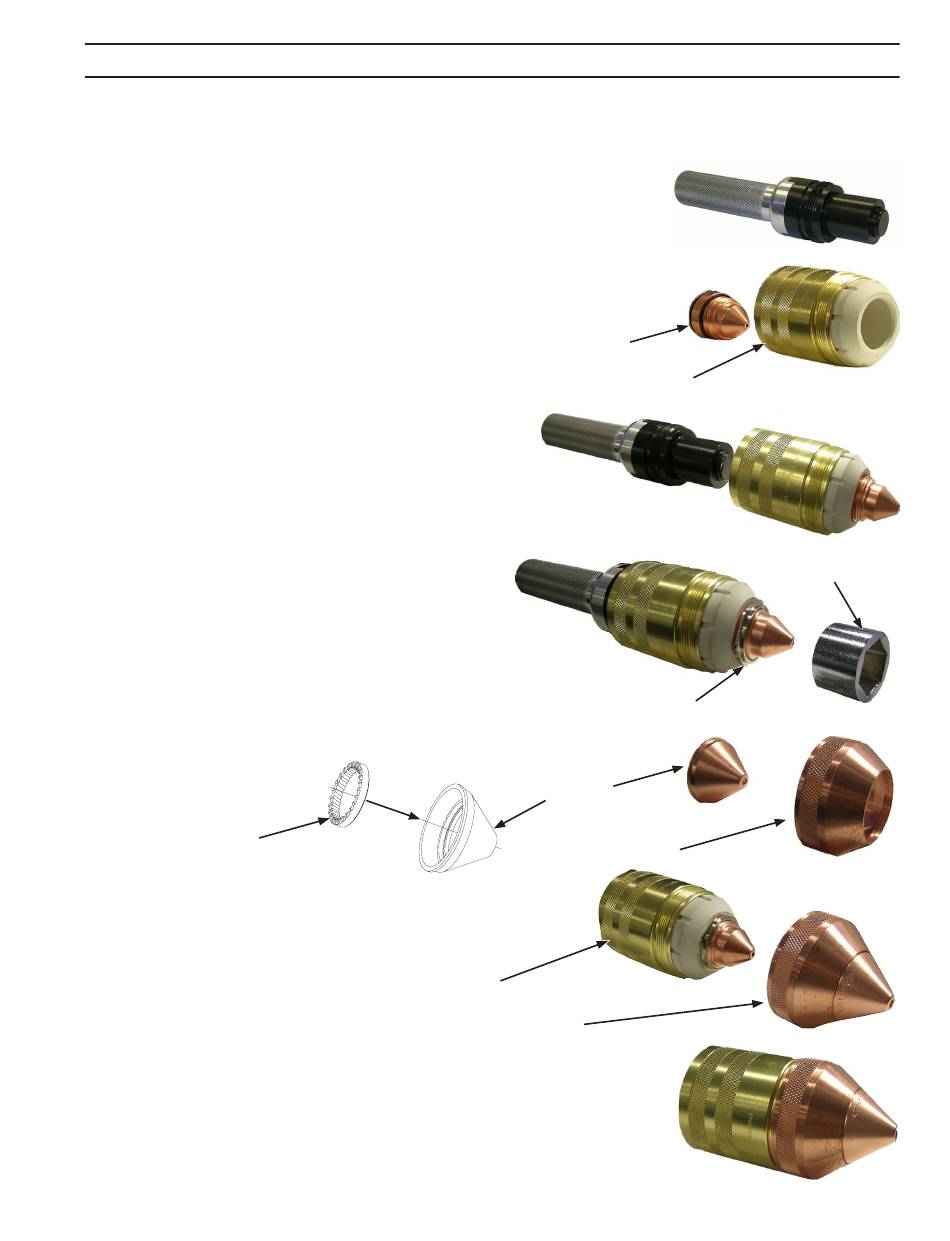

etapa 1. Para usar o carregador rápido, insira primeiro o bico
no copo fixador do bico.
etapa 2. Parafuse o carregador rápido no copo fixador do bico
para prender o bico.
etapa 3. Fixe a porca de fixação no bico com a ferramenta
de pré-montagem, P/N 0558005917 incluída no
carregador rápido.
etapa 4. Remova o carregador rápido. É muito importante
remover o carregador rápido para garantir o
assentamento adequado das peças remanescentes.
etapa 5. Insira o difusor no copo de proteção.
Difusor
etapa 6. Insira o conjunto do copo fixador do bico no fixador
do copo de proteção.
Conjunto do copo fixador do bico
etapa 7. Parafuse o conjunto do fixador do copo de proteção
no conjunto do copo fixador do bico.
Copo fixador do bico
Copo de proteção
Conjunto do fixador do copo
de proteção
23
portuguese
Bico
Porca de fixação
p/n 0558005916
Fixador do copo
de proteção
Ferramenta de
pré-montagem
