3.2 Montage des vorderen endes des Brenners unter einsatz des xr speedloaders (schnell-
laders) (Kit, produkt-nr. 0558006628) (De)

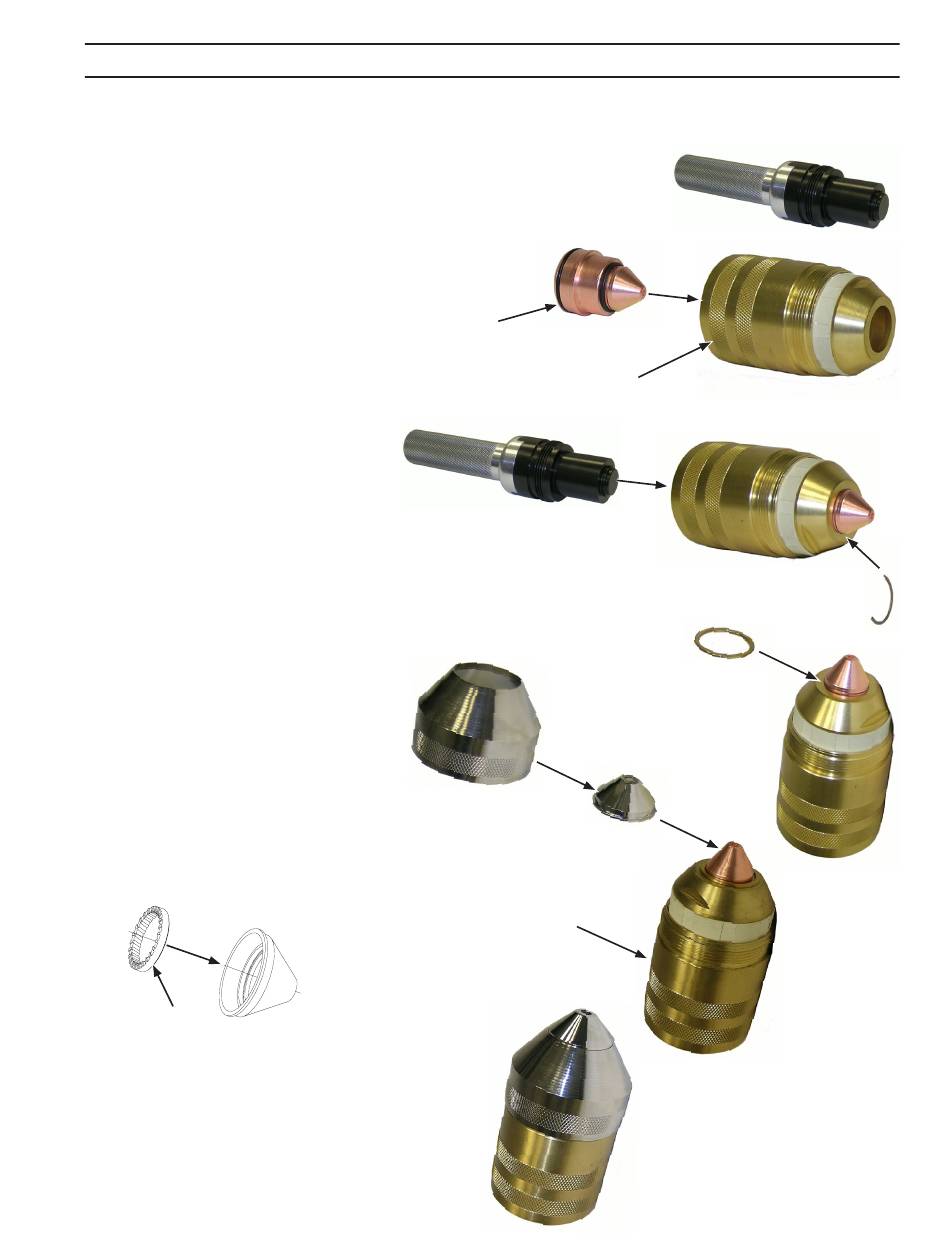

Der Einsatz eines Speedloaders, Produkt-Nr. 0558006164, erleichtert die Monta-
ge der Teile am vorderen Ende des Brenners.
schritt 1. Um den Speedloader einsetzen zu können,
schieben Sie zuerst den Brennerkopf in den
Düsenhalterbecher.
schritt 2. Schrauben Sie den Speedloader in den
Düsenhalterbecher, um den
Brennerkopf zu sichern.
schritt 3. Setzen Sie den Haltebügel
(Halbring, Produkt-Nr.
0558006626) in die Nut des Brennerkopfes.
Der Haltebügel wird durch den Spacer
(Abstandhalter) am Platz gehalten.
schritt 4. Entfernen Sie den Speedloader. Es ist
sehr wichtig, den Speedloader wieder
zu entfernen, um den korrekten Sitz der
restlichen Teile sicherzustellen.
schritt 5. Legen Sie den Spacer, Produkt-Nr.
0558006625, um den Haltebügel
herum. Stellen Sie dann das Ganze
wie gezeigt auf das untere Ende mit
dem Brennerkopf nach oben.
schritt 6. Schieben Sie den Diffusor in den
Schirmbecher.
Diffusor
schritt 7. Platzieren Sie den Schirmbecher
mit dem Diffusor in den montierten
Düsenhalterbecher. Der Schirmbecher mit
dem Diffusor ruht auf dem Spacer.
schritt 8. Schrauben Sie den Schirmbecherhalter auf
den montierten Düsenhalterbecher.
XR Brennerkopf
Düsenhalterbecher
Montierter Düsenhalterbecher
Schirmbecher
29
Spacer (Abstandhalter)
Schirmbecherhalter
Schirmbecher mit Diffusor
gerMan
Haltebügel
