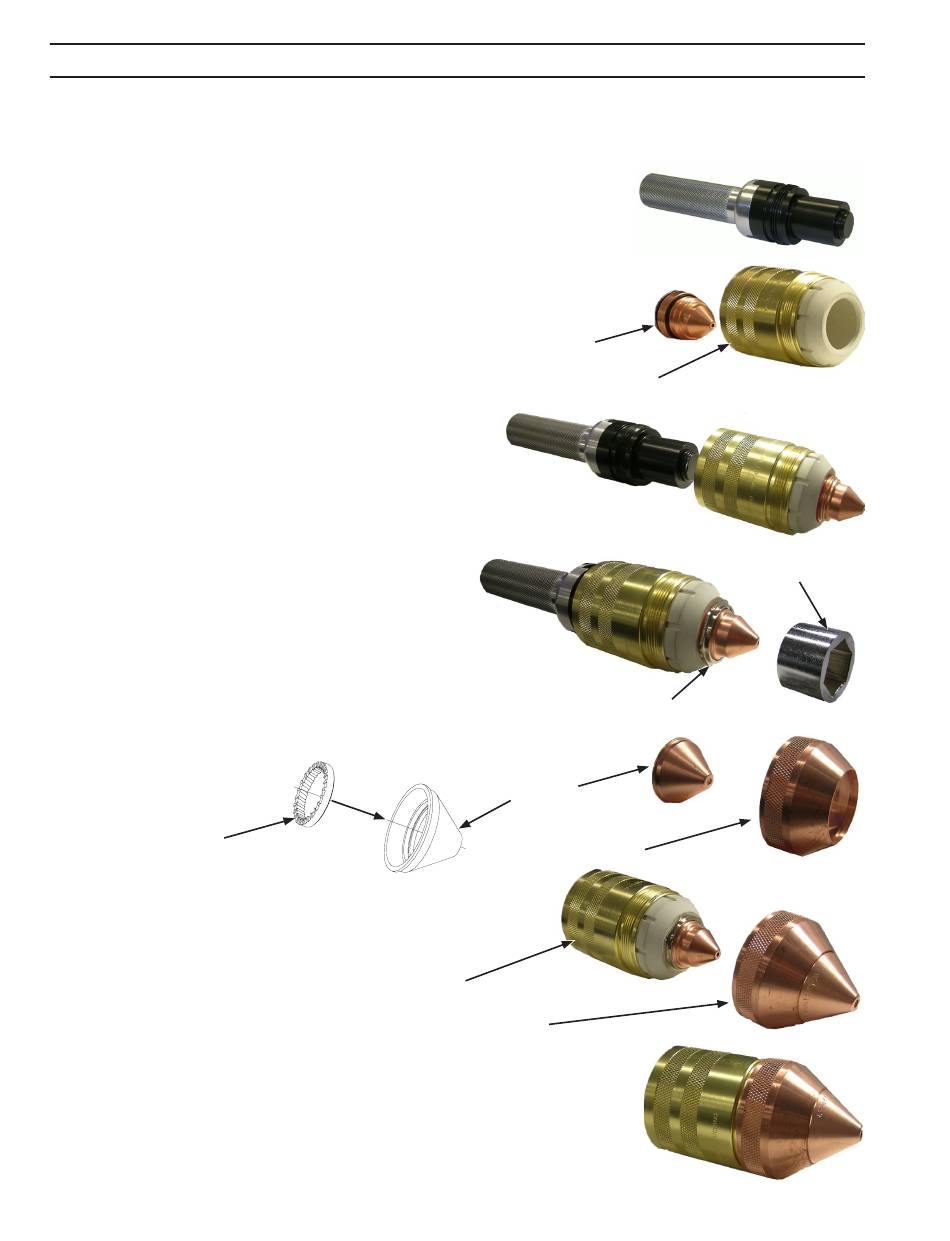

2.1 Montage de l'extrémité frontale de la torche à l'aide d'un porte-charge rapide (fr)
Utilisez un porte-charge rapide, réf. 0558006164 pour
monter facilement les pièces de l'extrémité frontale sur la
torche.
etape 1. Pour utiliser le porte-charge rapide, insérez d'abord la
buse dans la coupe de retenue de la buse.
etape 2. Vissez le porte-charge rapide dans la coupe de
retenue de la buse pour fixer la buse.
etape 3. Serrez l'écrou de retenue sur la buse avec l'outil de
pré-assemblage, réf. 0558005917 inclus avec le porte-
charge rapide.
etape 4. Enlevez le porte-charge rapide. Il est très important
d'enlever le porte-charge afin de garantir une fixation
correcte des pièces restantes.
etape 5. Insérez le diffuseur dans la coupe de protection.
Diffuseur
etape 6. Insérez la coupe de retenue de la buse dans le
dispositif de retenue de la coupe de protection.
etape 7. Vissez le dispositif de retenue de la coupe de
protection dans la coupe de retenue de la buse.
Coupe de retenue de buse
Dispositif de retenue de
la coupe de protection
20
Buse
Coupe de retenue de buse
Ecrou de retenue
p/n 0558005916
Coupe de
protection
Dispositif de retenue
de la coupe de protection
Outil de pré-assemblage
