2.5 Montaje del extremo frontal del soplete mediante el cargador rápido (es)
El empleo un cargador rápido, p/n 0558006164, facilitará
el montaje de las piezas del extremo frontal del soplete.

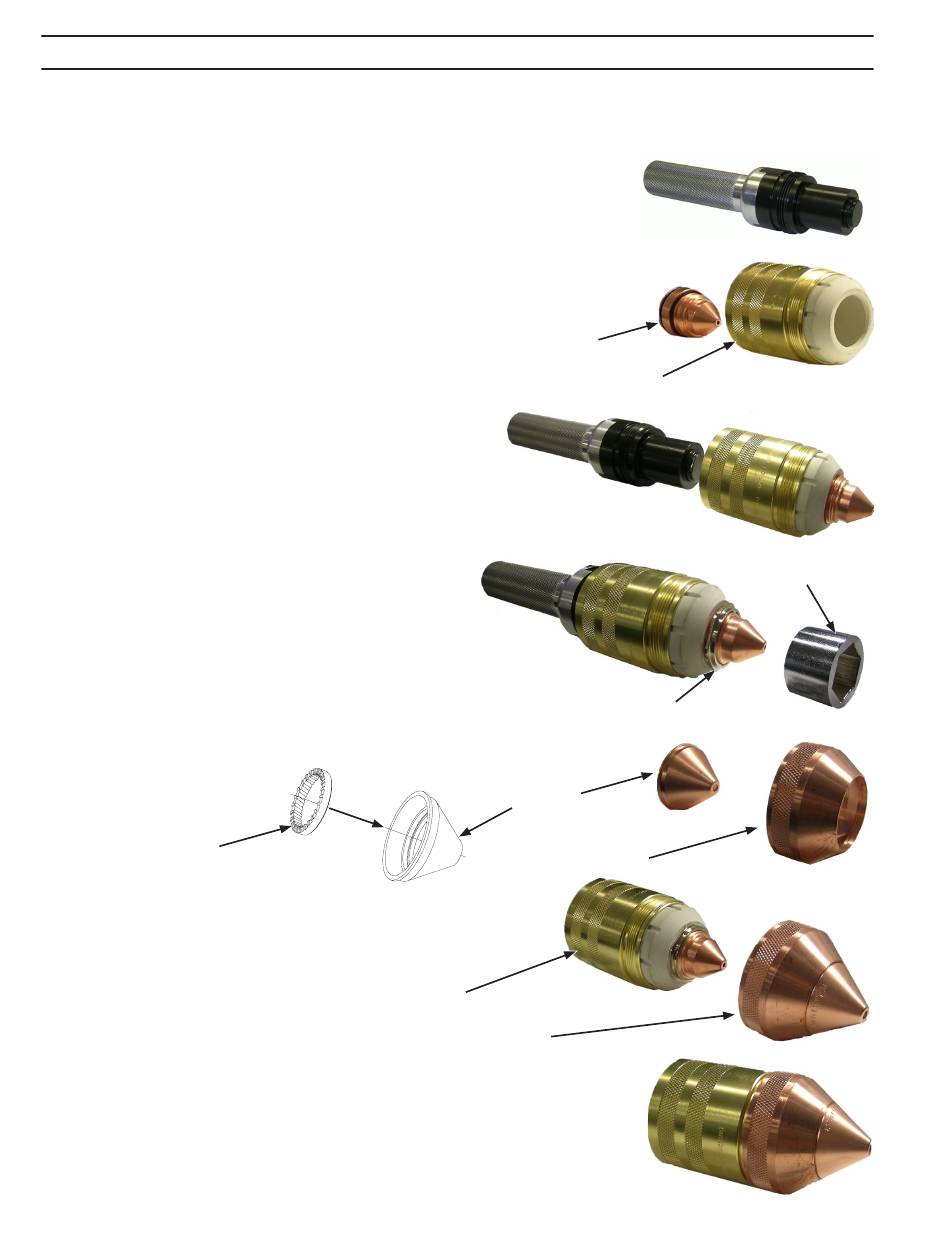

paso 1. Para utilizar el cargador rápido, primero inserte la
boquilla en la copa de retención de la boquilla.
paso 2. Atornille el cargador rápido en la copa de retención
de la boquilla para asegurar la boquilla.
paso 3. Fije la tuerca de retención en la boquilla con la herra-
mienta de premontaje p/n 0558005917 incluida con el
cargador rápido.
paso 4. Retire el cargador rápido. Es muy importante que se
retire el cargador rápido para asegurar una coloca-
ción rápida de las piezas restantes.
parte 5. Inserte el difusor en la copa de protección.
Difusor
paso 6. Inserte el montaje de la copa de retención de la bo-
quilla en la retención de la copa de protección.
paso 7. Atornille el montaje de la retención de la copa de
protección en el montaje de copa de retención de la
boquilla.
Montaje de la copa de retención
de la boquilla
Montaje de la retención de
copa de protección
Boquilla
Copa de retención de la
boquilla
Tuerca de retención
p/n 0558005916
Copa de
protección
Retención de copa de protección
24
Herramienta de
premontaje
