10. Commande à levier
universel/poignée

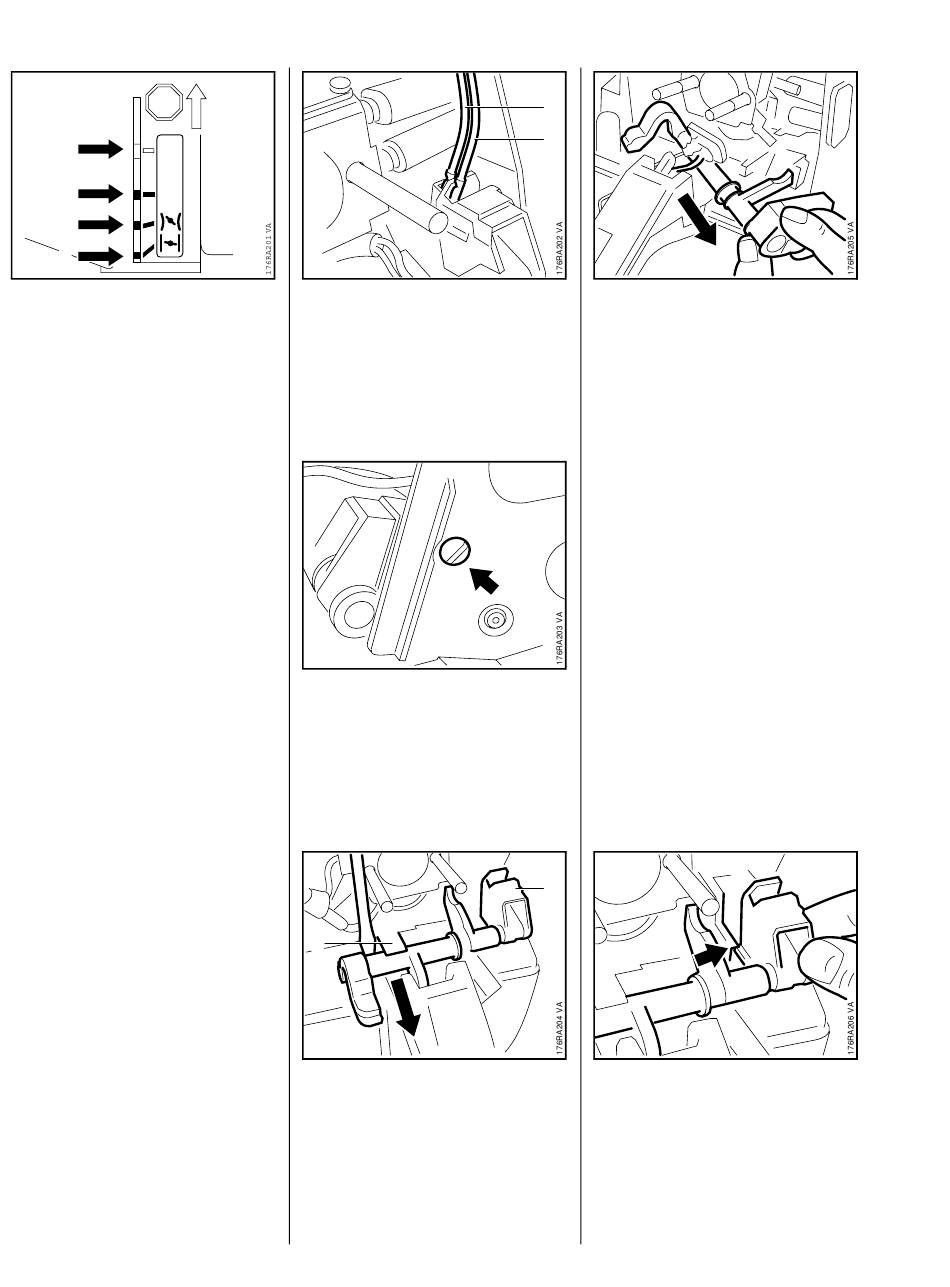

10.1 Arbre de commande
STOP
1
O
2
I
3
4
Le levier universel amène les
éléments de commande dans la
position respective par
l'intermédiaire de l'arbre de
commande.
Le levier universel permet le
réglage des conditions de service
suivantes :
En position « STOP » (1), le levier
de commande touche le ressort de
contact, le contact est coupé.
La « POSITION SERVICE » (2) est
la position de marche normale, le
moteur tourne ou peut démarrer.
En position « DÉMARRAGE » (3),
le volet de starter est ouvert
(position de démarrage à chaud).
En position « STARTER » (4), le
volet de starter est fermé (position
de démarrage à froid).
– Démonter la tringlerie de
commande d'accélérateur du
carburateur, b 12.2.1.
60
: Débrancher les douilles de
connexion du câble de court-
circuit (1) et du câble de
masse (2) des ressorts de
contact.
: Dévisser la vis (flèche) de l'arbre
de commande.
1
: Dégager prudemment l'arbre de
commande du palier gauche (1)
et extraire le boîtier
d'interrupteur (2) de la pièce de
guidage du côté droit.
1
2
Sur les machines avec chauffage
de poignée
: Sortir l'arbre de commande en le
faisant passer sous les câbles
menant à l'élément chauffant de
la poignée.
Montage dans l'ordre inverse.
2
: Avant d'emboîter l'arbre de
commande dans le palier, mettre
le boîtier d'interrupteur dans la
pièce de guidage.
Poursuivre l'assemblage dans
l'ordre inverse.
MS 440, MS 440 C
