1

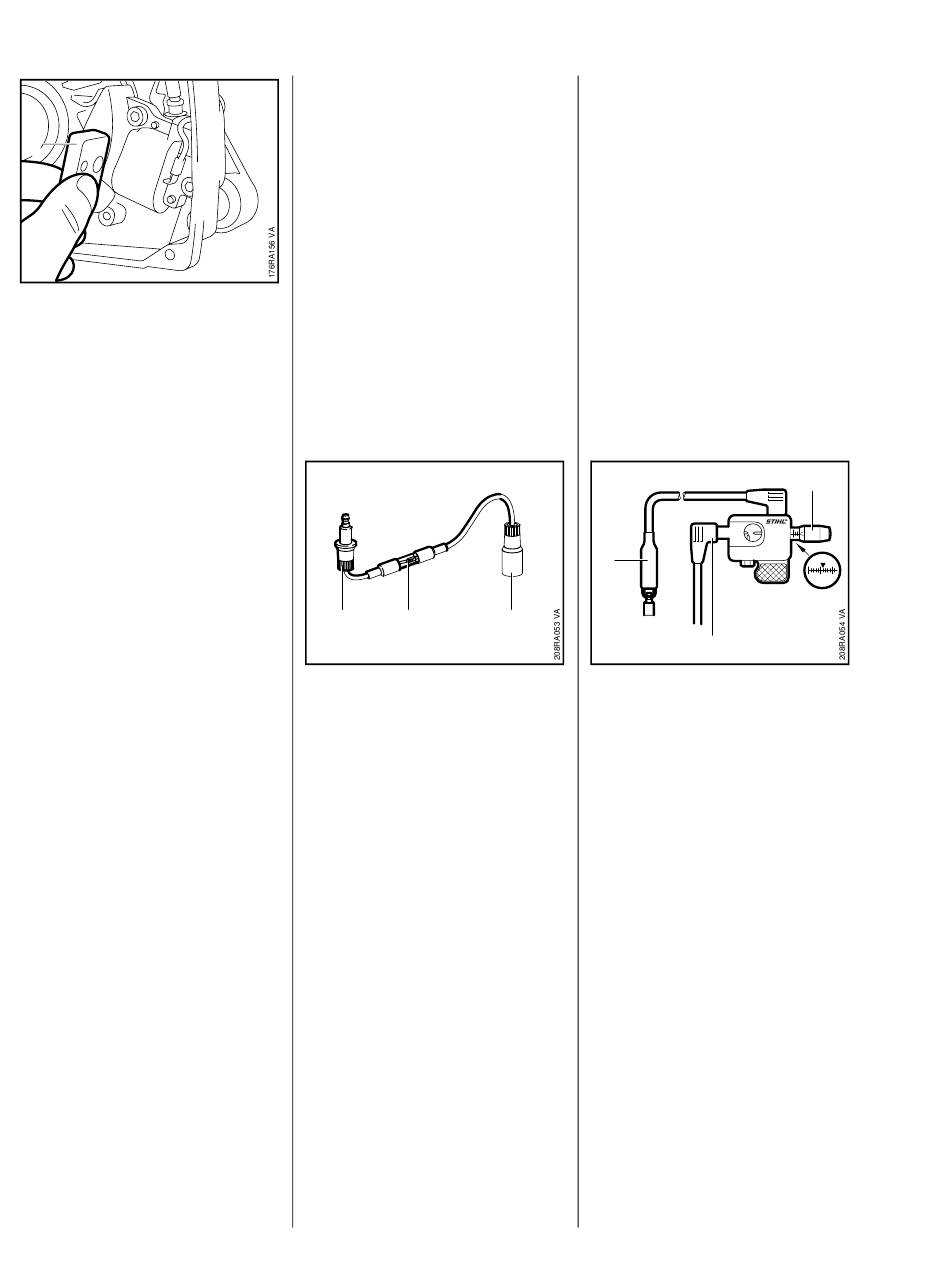

: Glisser le gabarit de réglage (1)
1111 890 6400 entre les
branches du module d'allumage
et le bord surélevé du rotor.
– Presser le module d'allumage
contre le gabarit de réglage.
: Serrer fermement les vis du
module d'allumage, b 3.5.
– Brancher le câble de court-
circuit.
Poursuivre le montage dans l'ordre
inverse.
46
7.1.3 Contrôle de l'allumage
Pour le contrôle du fonctionnement
du module d'allumage, utiliser le
testeur pour dispositif d'allumage
ZAT 4 5910 850 4503 ou le
testeur pour dispositif d'allumage
ZAT 3 5910 850 4520.
Le contrôle du fonctionnement se
limite exclusivement au contrôle du
jaillissement d'étincelles, c'est-à-
dire qu'il ne vérifie pas le pilotage du
point d'allumage !
1 2
En cas d'utilisation du testeur
pour dispositif d'allumage ZAT 4
5910 850 4503
– Avant d'entreprendre le contrôle,
visser et serrer une bougie neuve
dans le cylindre, b 3.5.
: Débrancher le contact de câble
d'allumage de la bougie et
le brancher sur la borne
d'entrée (1). Brancher la borne
de sortie (3) du testeur pour
dispositif d'allumage sur la
bougie.
– Actionner rapidement le lanceur
(au moins 1000 tr/mn) et
contrôler le jaillissement
d'étincelles à travers le verre de
regard (2) du testeur pour
dispositif d'allumage.
Attention !
Au cours du contrôle, la machine
peut se mettre en route et monter
en régime !
Si une étincelle d'allumage est
visible, c'est que le dispositif
d'allumage est en bon état. Si
aucune étincelle d'allumage n'est
visible dans le verre de regard (2),
contrôler le dispositif d'allumage
d'après le schéma pour la
recherche systématique des
pannes du dispositif d'allumage,
b 7.6.
1
3
En cas d'utilisation du testeur
pour dispositif d'allumage ZAT 3
5910 850 4520
Pour tester la distance explosive en
série, il est nécessaire d'employer
le testeur pour dispositif d'allumage
ZAT 3 5910 850 4520.
– Avant d'entreprendre le contrôle,
visser et serrer une bougie neuve
dans le cylindre, b 3.5.
: Débrancher de la bougie le
contact de câble d'allumage
venant du moteur et le brancher
sur la prise (2).
: Brancher la pince de masse (1)
sur le raccord de la bougie.
: Avec le bouton de réglage (3),
ajuster la distance explosive à
2 mm.
3
ZAT 3
5910 850 4520
2
MS 440, MS 440 C
