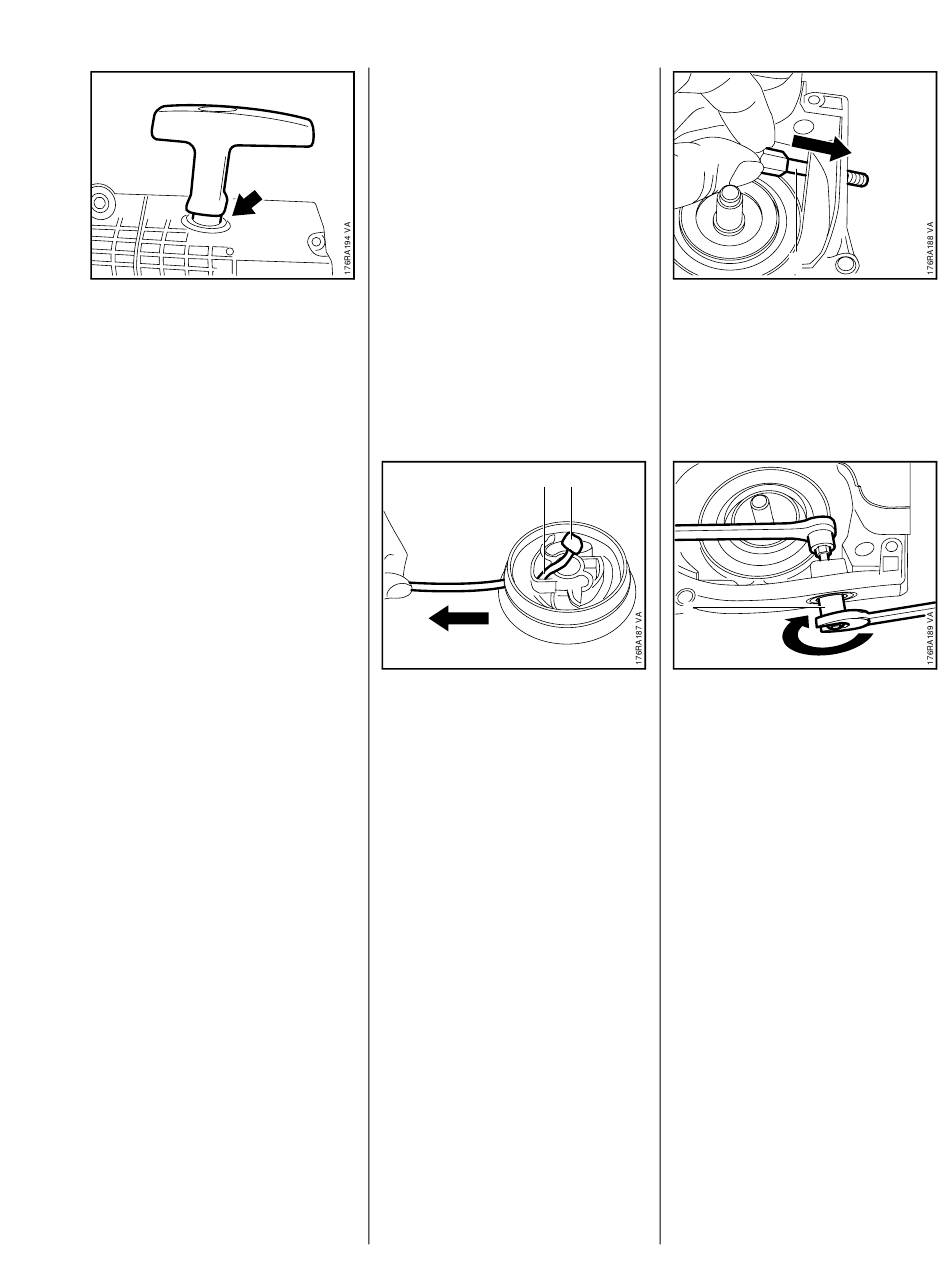

La poignée de lancement doit être
fermement logée dans la douille de
guidage de câble (flèche), c'est-à-
dire qu'elle ne doit pas basculer sur
le côté. Le cas échéant, il faut
augmenter la tension du ressort en
exécutant un tour supplémentaire.
Lorsque le câble de lancement est
totalement sorti, la poulie à câble
doit pouvoir exécuter encore au
moins 1/2 tour avant que la course
maximale du ressort soit atteinte.
Sinon, tirer sur le câble de
lancement, retenir la poulie à câble
et enlever une spire du câble de la
poulie.
Un ressort trop tendu risque de
casser.
– Monter le carter de ventilateur
avec dispositif de lancement,
b 8.2.
MS 440, MS 440 C
8.6 Douille de guidage de
câble
La douille de guidage de câble
s'use surtout lorsqu'on tire le câble
de lancement en biais. La paroi
s'use et la douille se desserre.
– Démonter le dispositif de
lancement, b 8.2.
– Démonter la poulie à câble,
b 8.4.
2 1
: Extraire le nœud (1) du câble de
lancement du logement (2) de la
poulie à câble.
– Défaire le nœud.
: Extraire le câble de lancement de
la poulie à câble et de la douille
de guidage de câble.
– Dégager la douille de guidage de
câble défectueuse du carter de
ventilateur en faisant levier avec
un outil approprié.
Mise en place de la douille de
guidage de câble
– Introduire la douille dans le
logement du carter de ventilateur
avec dispositif de lancement.
1
: Depuis l'intérieur du carter,
introduire la tige filetée (1) de
l'outil de montage 0000 890 2201
à travers la douille de guidage de
câble.
1
: Mettre la pièce de pression (1) en
place, avec le côté chanfreiné en
premier, puis visser l'écrou à six
pans.
: Serrer l'écrou à six pans jusqu'à
ce que la douille soit bien serrée.
Au serrage, l'extrémité inférieure de
la douille de guidage de câble est
évasée et rabattue.
– Enlever l'outil de montage.
– Monter le câble de lancement et
la poulie, b 8.5.
Poursuivre le montage dans l'ordre
inverse.
