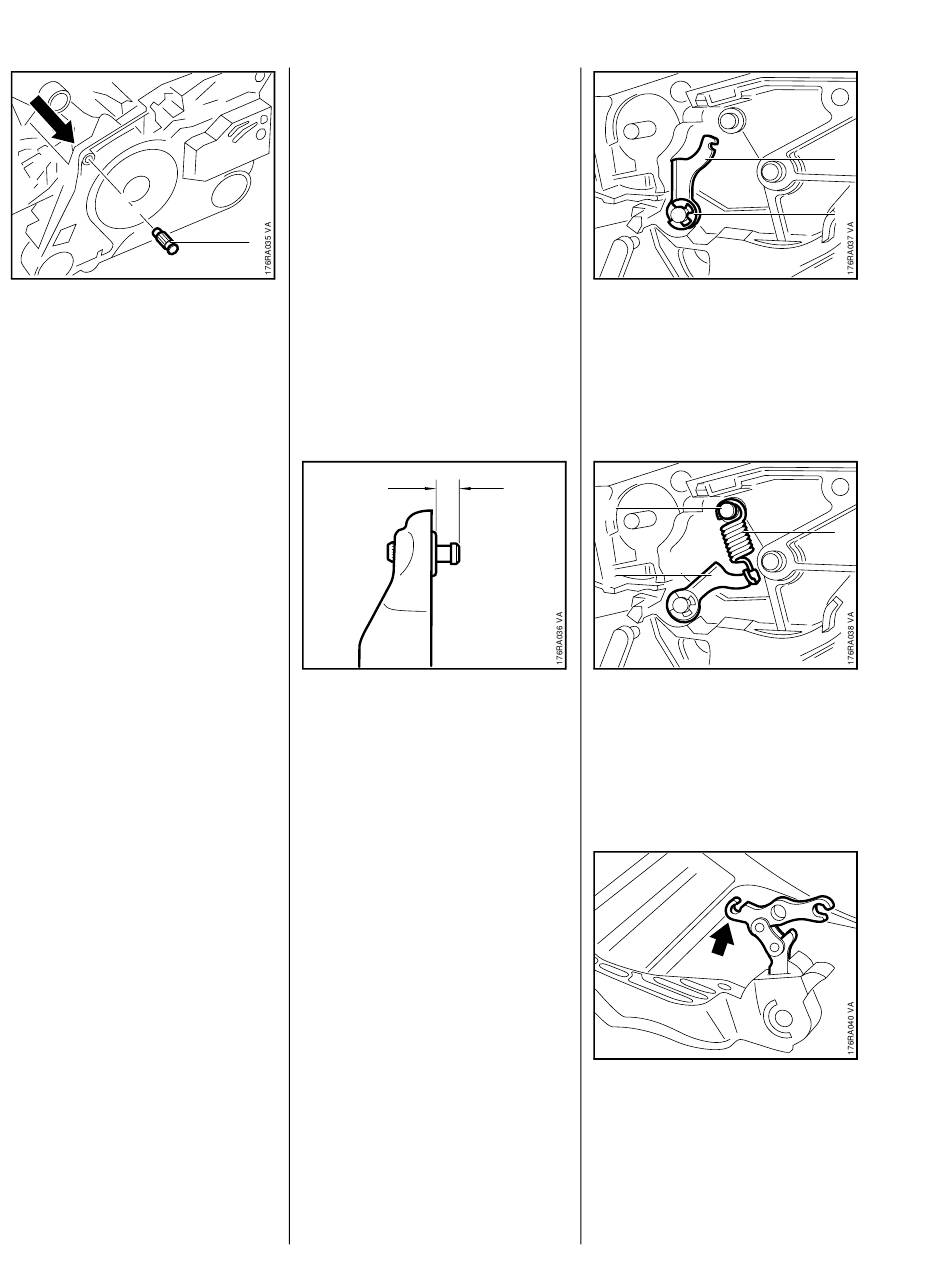

: Chasser le boulon (1) du carter
de vilebrequin en frappant avec
un poinçon approprié, dans le
sens de la flèche.
Ne pas chasser le boulon dans le
sens inverse, car le collet annulaire
formé dans l'alésage à l'emman-
chement du boulon serait détérioré.
Le nouveau boulon ne serait pas
parfaitement logé et par conséquent
une fixation correcte du ressort de
traction ne serait plus garantie. En
outre, le carter risque d'être
endommagé, ce qui dans certaines
circonstances pourrait
compromettre le fonctionnement du
frein de chaîne.
20
5.4.3 Montage
– Si le boulon pour ressort de
traction a été chassé, avant de
monter le boulon neuf, il faut
humecter sa zone cannelée avec
du Loctite, b 16.
– Loger le boulon dans l'alésage de
telle sorte que ses cannelures
coïncident avec celles qui ont
1
déjà été formées dans l'alésage.
Faire légèrement pivoter le
boulon pour le positionner
correctement.
: Emmancher prudemment le
boulon en y appliquant de
légers coups de maillet jusqu'à
obtention de la cote
« a » = env. 4,3...4,7 mm.
Le boulon doit être emmanché
parfaitement à angle droit.
– Remonter le cylindre, b 6.5.2.
– Enduire tous les paliers et points
de friction avec de la graisse
multifonctionnelle STIHL, b 16.
: Glisser le levier à came (1).
: Mettre en place la rondelle
d'arrêt (2).
a
2
3
: Accrocher le ressort (1) dans le
boulon de palier (2) et dans le
levier à came (3).
– Contrôler la feuille calorifuge, sur
le protège-main, la remplacer si
nécessaire.
: Glisser le levier coudé dans
l'orifice latéral du protège-main.
L'extrémité la plus courte (flèche)
doit être tournée vers la partie
supérieure du protège-main.
1
1 1
2
2 1
1
