Entretien
Démontage
9.3.3
Démonter le palier d'arbre
Effectuez les opérations suivantes :
1.

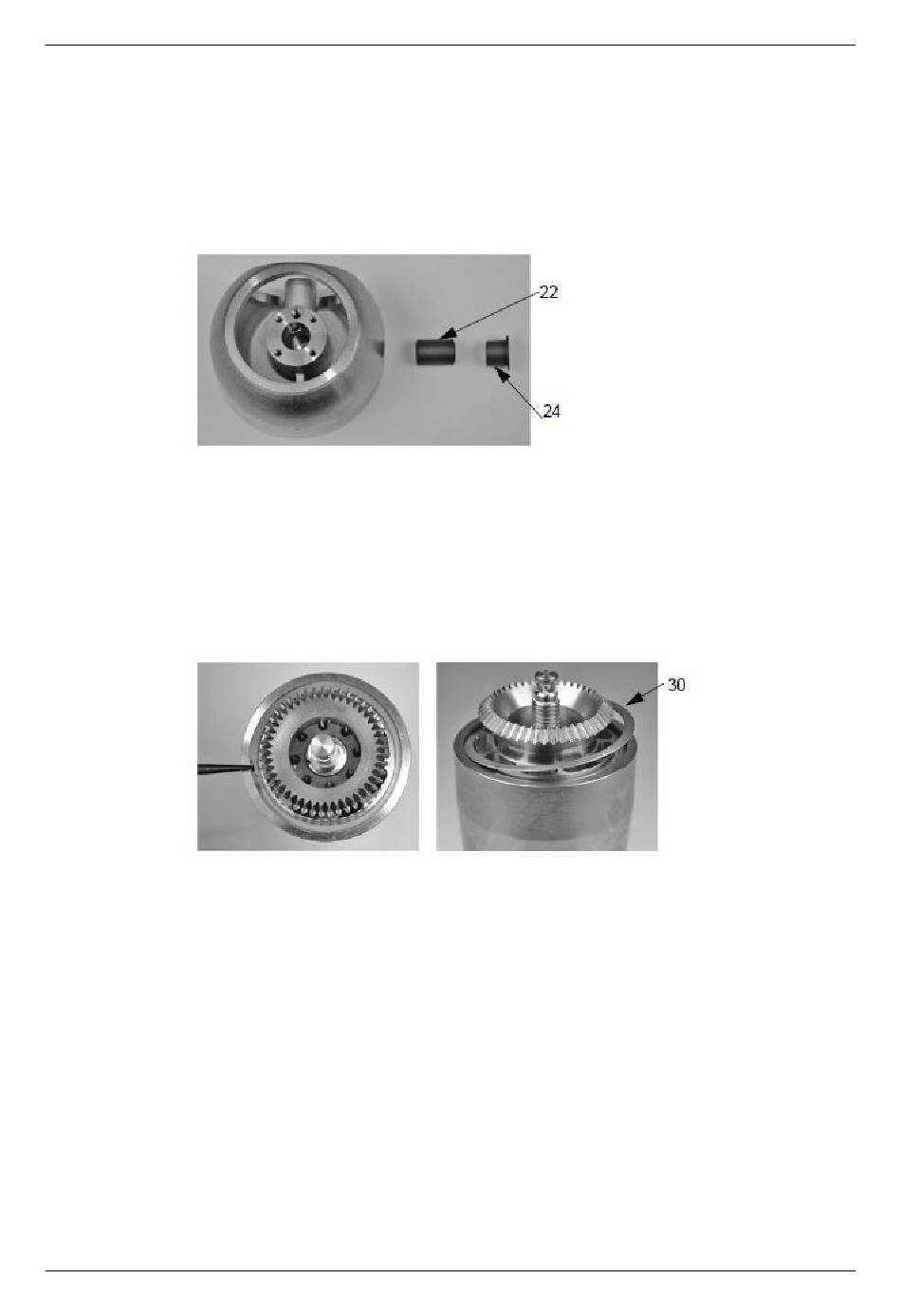

Fig.30
®
9.3.4
Démontage des pièces individuelles du corps (supérieur) statique
Effectuez les opérations suivantes :
1.
Fig.31
2.
3.
44
Avec la pointe à tracer courbe (SP 1), retirer les deux garnitures de palier (22,
24) du corps rotatif.
Remarque : Cette étape peut aussi être réalisée après le retrait de la goupille
filetée.
Le palier d'arbre est démonté.
Serrer le corps statique dans un étau à mâchoires rembourrées sur les pans
de clé prévus à cet effet.
Soulever doucement le circlip (30) avec un petit tournevis et le retirer.
Dévisser avec précaution la roue dentée conique (12) dans le sens
antihoraire avec un outil spécial pour retirer les roues coniques (SP 3).
430BAL010370FR_14
23.09.2021
