Fig.27
®
9.3.2

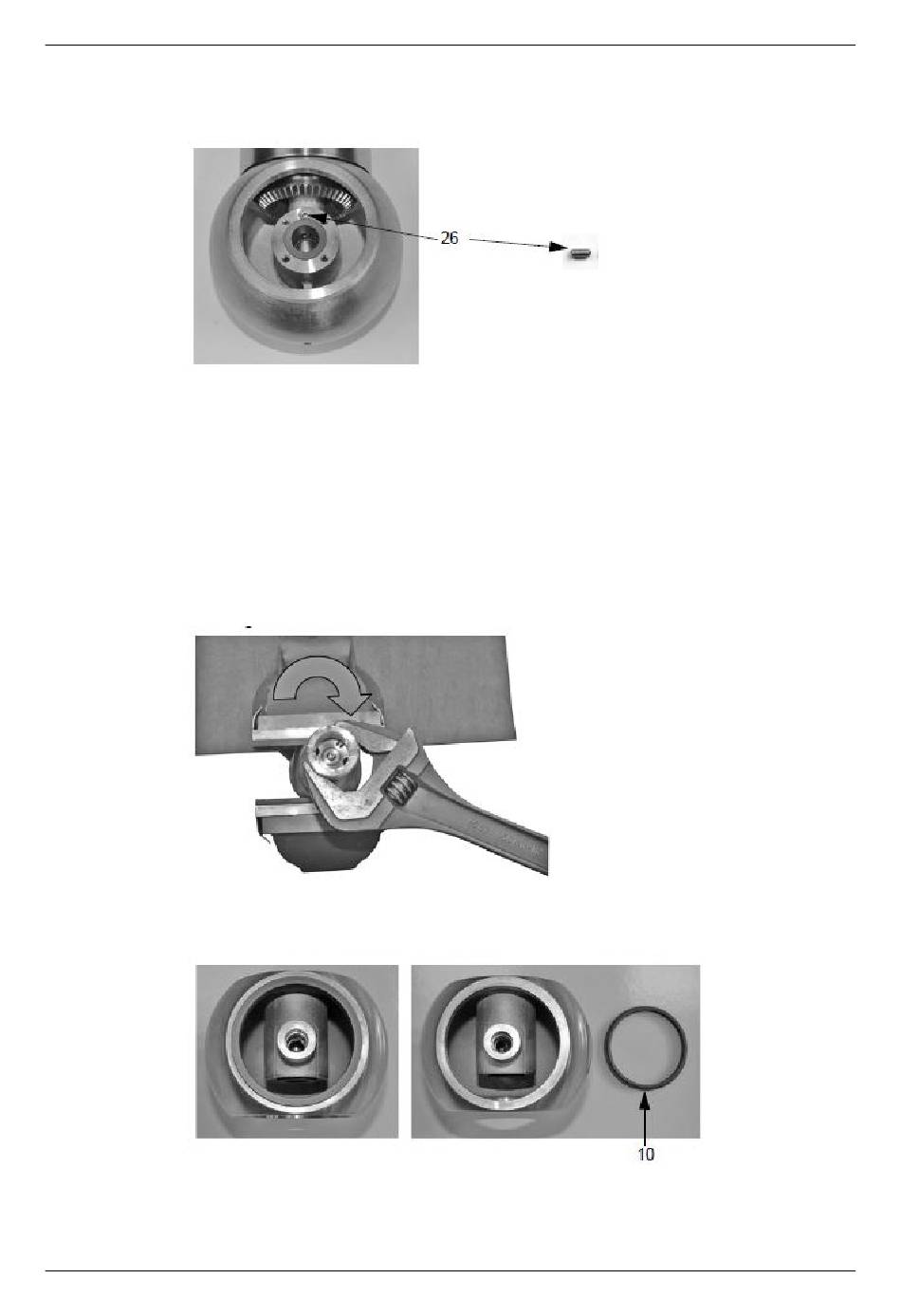

Séparation des corps (supérieur) statique et (inférieur) rotatif
Effectuez les opérations suivantes :
1.
2.
Fig.28
3.
Fig.29
®
430BAL010370FR_14
23.09.2021
®
Tornado 4 : La goupille filetée (26) se trouve dans le centre supérieur du
corps rotatif (2)
La goupille filetée est débloquée.
Serrer le corps rotatif (2) dans un étau à mâchoires rembourrées.
Tourner le corps statique (1) dans le sens horaire à l'aide d'une grande clé à
molette réglable jusqu'à ce que le corps statique se désolidarise du corps
rotatif.
Enlever la deuxième bague d'étanchéité (10) du corps rotatif.
Les corps statique et rotatif sont séparés.
Entretien
Démontage
43
