9.4.4

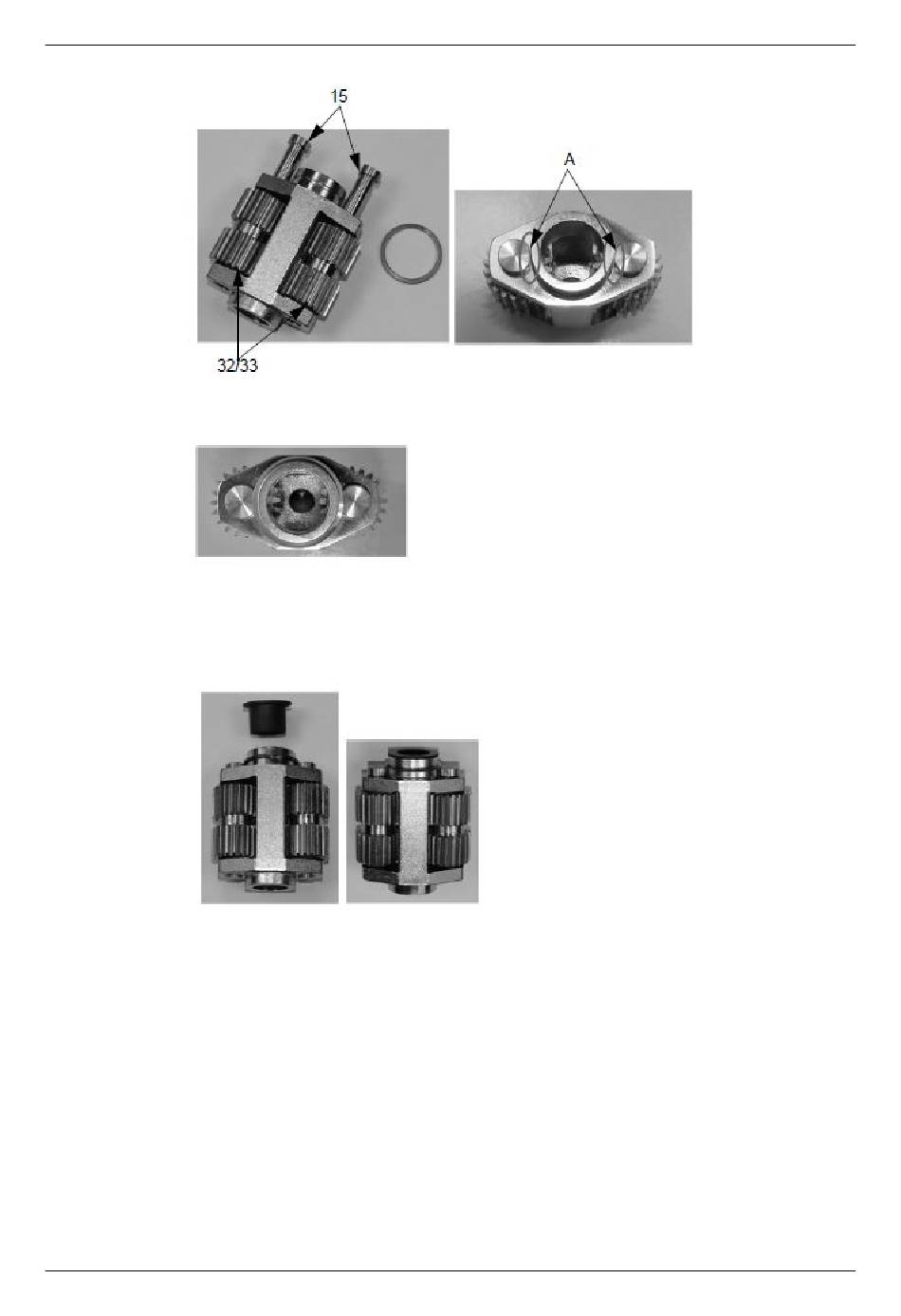

Monter l'engrenage planétaire
Effectuez les opérations suivantes :
1.
430BAL010370FR_14
23.09.2021
Insérer le circlip (36) dans la rainure prévue à cet effet.
Enfoncer la douille (23) dans l'extrémité du circlip de l'unité de support.
! Veiller à ce que l'extrémité à bride de la douille repose directement sur
l'unité de support.
L'engrenage planétaire est assemblé.
Pousser l'engrenage à roue planétaire par l'extrémité du pignon entraîné puis
l'insérer de nouveau dans le corps (supérieur) statique. Insérer d'abord
l'extrémité avec douille. L'insertion de l'unité doit être facile.
! Veiller à ce que les roues planétaires s'encliquètent dans la roue dentée du
corps statique.
