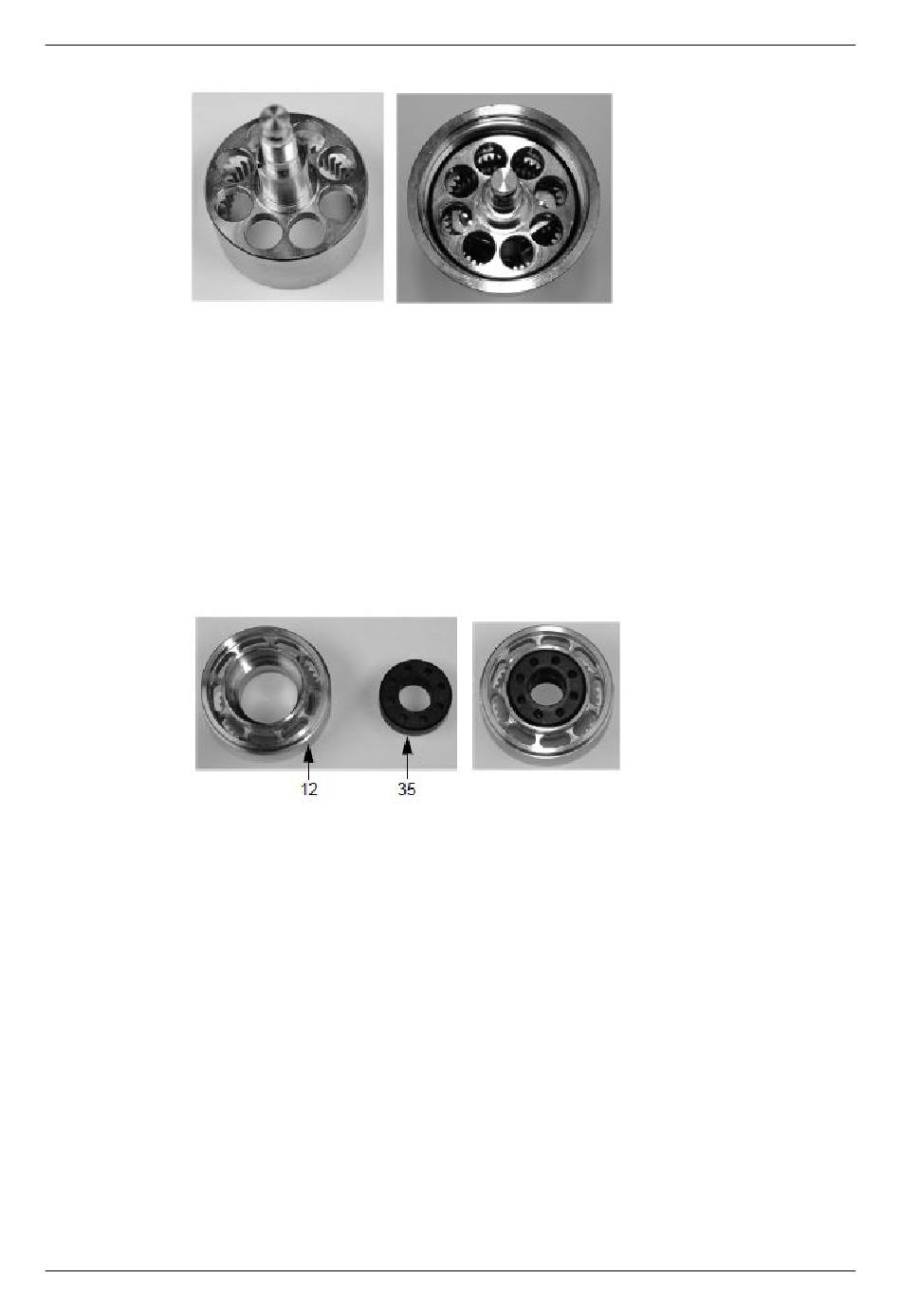

Fig.52
®
9.4.5
Montage du palier
Effectuez les opérations suivantes :
1.
Fig.53
®
9.4.6
Montage de la roue dentée conique dans le corps (supérieur) statique
Effectuez les opérations suivantes :
1.
430BAL010370FR_14
23.09.2021
®
L'unité du pignon entraîné est à présent fixée et ne peut plus être tournée
à la main.
L'engrenage planétaire est monté.
Insérer le palier (35) par-dessous dans la roue dentée conique (12). Aucun
outil n'est nécessaire pour cette opération.
! Veiller à ce que le palier lisse se trouve à plat dans la roue dentée conique.
Le palier lisse est monté.
Pousser l'unité de roue conique avec l'extrémité dont les paliers sont en avant
sur la broche située devant. Dès que les deux pas de vis sont légèrement en
contact, serrer prudemment dans le sens horaire.
Entretien
Montage
53
