Montage et installation
Prémontage
Effectuez les opérations suivantes :
1.
Fig.8
2.
Fig.9
3.
26

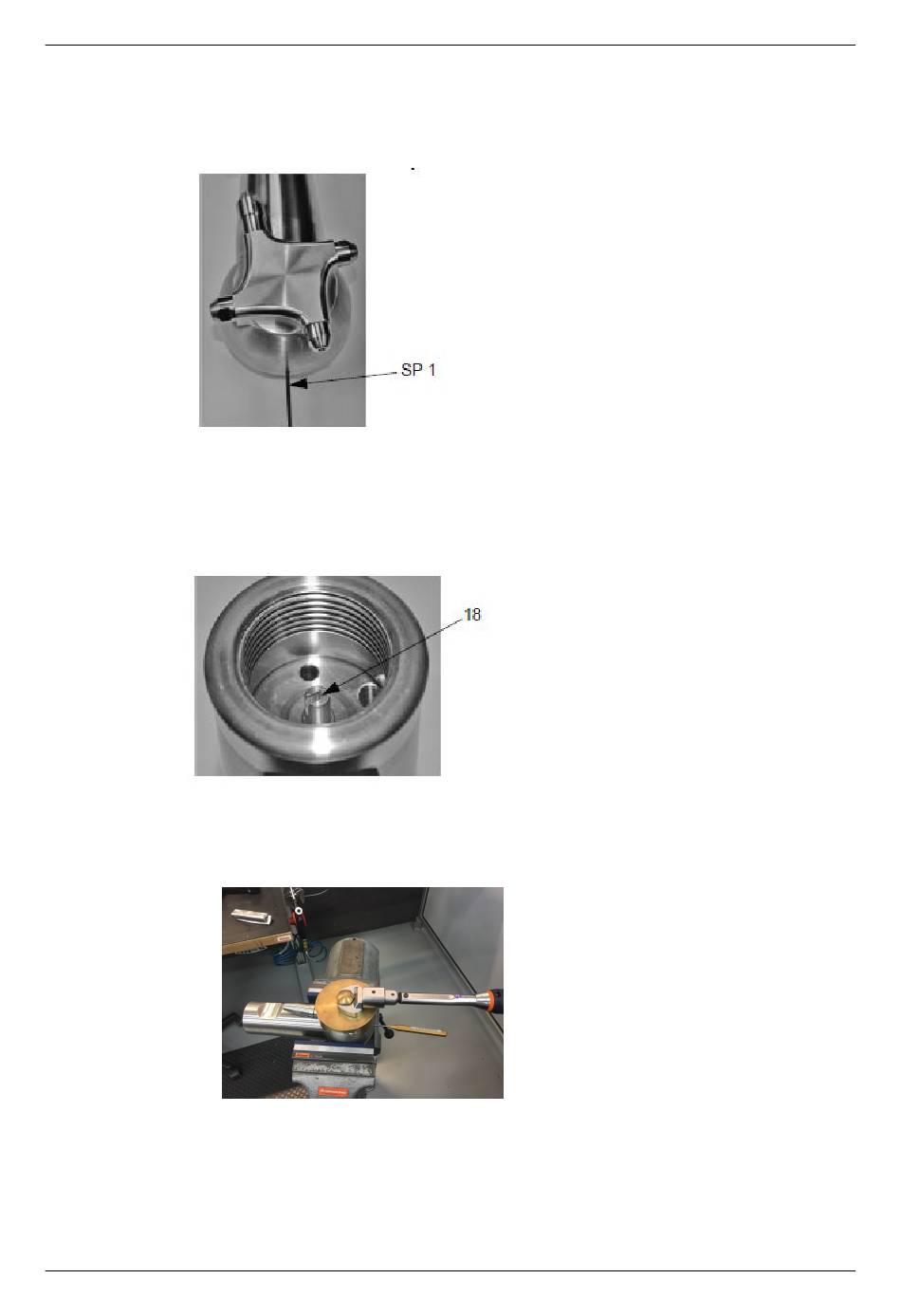

Insérer le chasse-goupille (SP 1) par le trou d'évacuation dans le corps
(inférieur) rotatif.
Tourner l'arbre d'entraînement (18) à l'aide du jeu dans l'entrée jusqu'à ce
que le chasse-goupille (SP 1) puisse être inséré dans le trou de l'arbre de
sortie (8). Le chasse-goupille (SP 1) bloque le déplacement de l'arbre de
sortie (8).
Serrer le corps rotatif dans un étau comme représenté sur la figure. Démonter
ensuite le porte-buse à l'aide de l'outil.
Fig.10
430BAL010370FR_14
23.09.2021
