GEA Cyclone Mode D'emploi page 42

Entretien
Démontage
Fig.24
®
Démonter la plaque de support et l'arbre
Effectuez les opérations suivantes :
1.
Fig.25
2.
Fig.26
®
Desserrer la vis sans tête
Effectuez les opérations suivantes :
1.
42
Les circlips sont démontés.

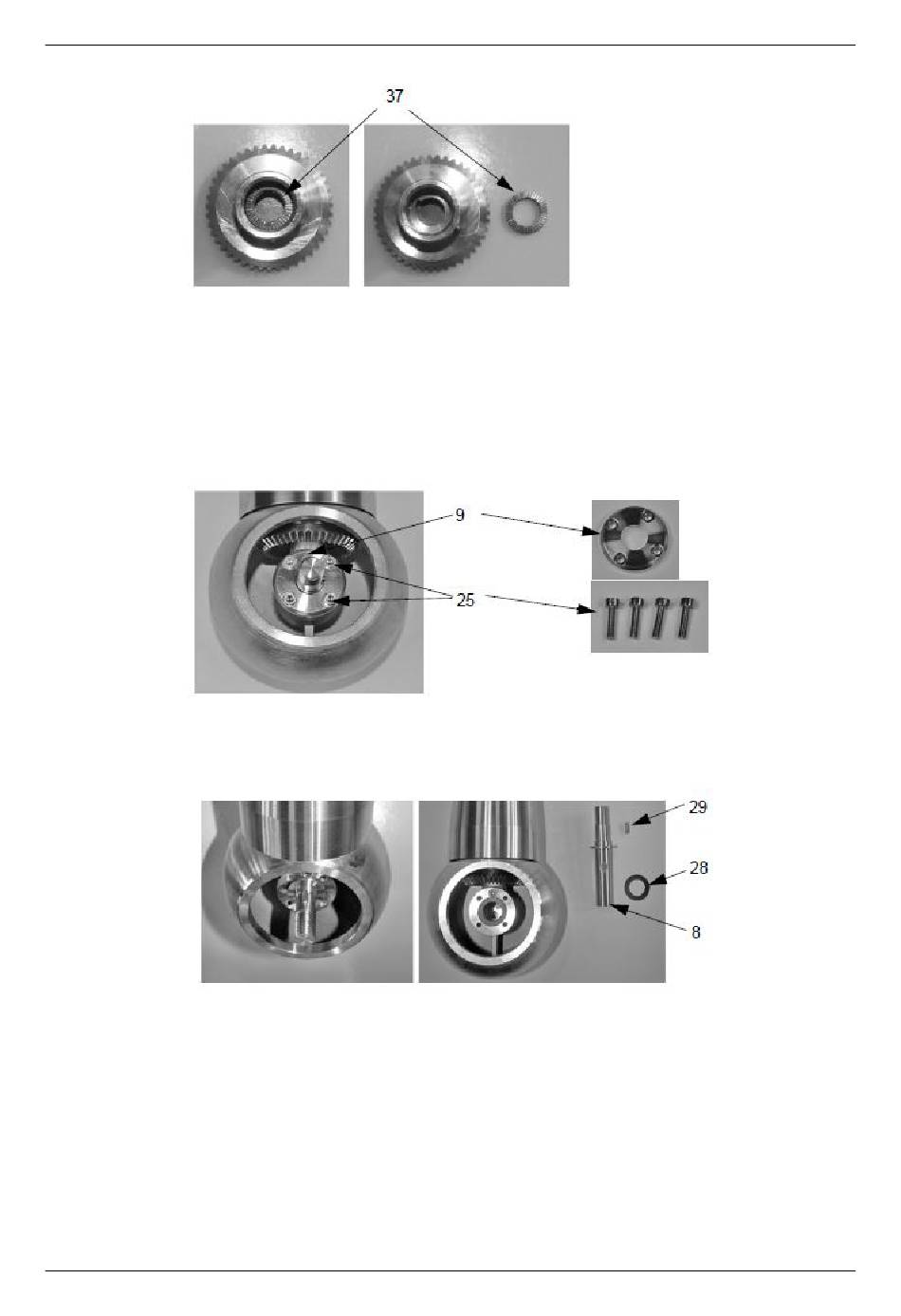

Dévisser les 4 vis à tête cylindriques (25) et retirer l'embase (9) de l'arbre de
sortie (8).
Retirer l'arbre de sortie (8) et la rondelle de pression (28). Aucun outil n'est
requis. Retirer la clavette (29) de l'arbre si elle est endommagée.
La plaque de support et l'arbre sont démontés.
Desserrer la vis sans tête (26) avec une clé Allen de 2,5 mm.
®
Cyclone/Twister/Typhoon/Tempest/Tornado : La goupille filetée (26) se
trouve en haut au centre du corps rotatif (2)
