Fig.60
4.
Fig.61
®
9.4.10

Montage du moyeu des buses

Condition :
•
Monter l'arbre et la plaque de support
Effectuez les opérations suivantes :
1.
430BAL010370FR_14
23.09.2021

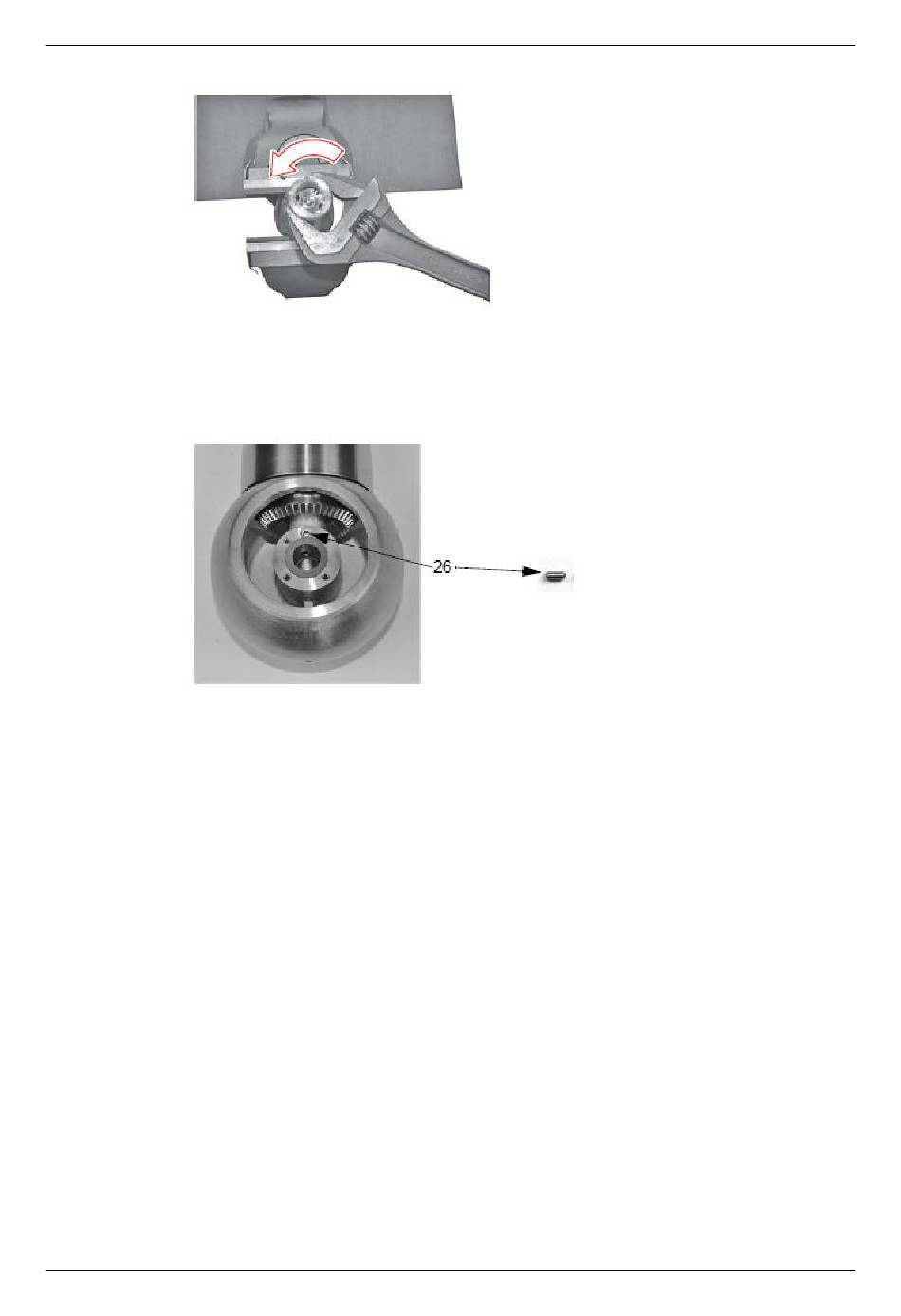

Retirer de l'étau et insérer la goupille filetée (26) dans l'alésage central
supérieur dans le corps rotatif. Serrer avec une clé Allen (2,5 mm), couple
voir Section 9.4.1, Page 48.
Les corps statique et rotatif sont assemblés.
S'assurer que la clavette (29) se trouve dans la rainure sur l'épaulement
d'arbre.
Insérer l'arbre de sortie (8) avec la douille dans l'alésage. Veiller à insérer
d'abord l'extrémité lisse et s'assurer que l'extrémité filetée dépasse. La
clavette doit être alignée vers le haut comme indiqué sur la figure. Cela
facilite l'introduction ultérieur du châsse-goupille.
Remarque : Lors de l'insertion de l'arbre, de l'air est refoulé dans l'alésage,
ce qui produit une impression de coussin d'air.
