Fig.21
®

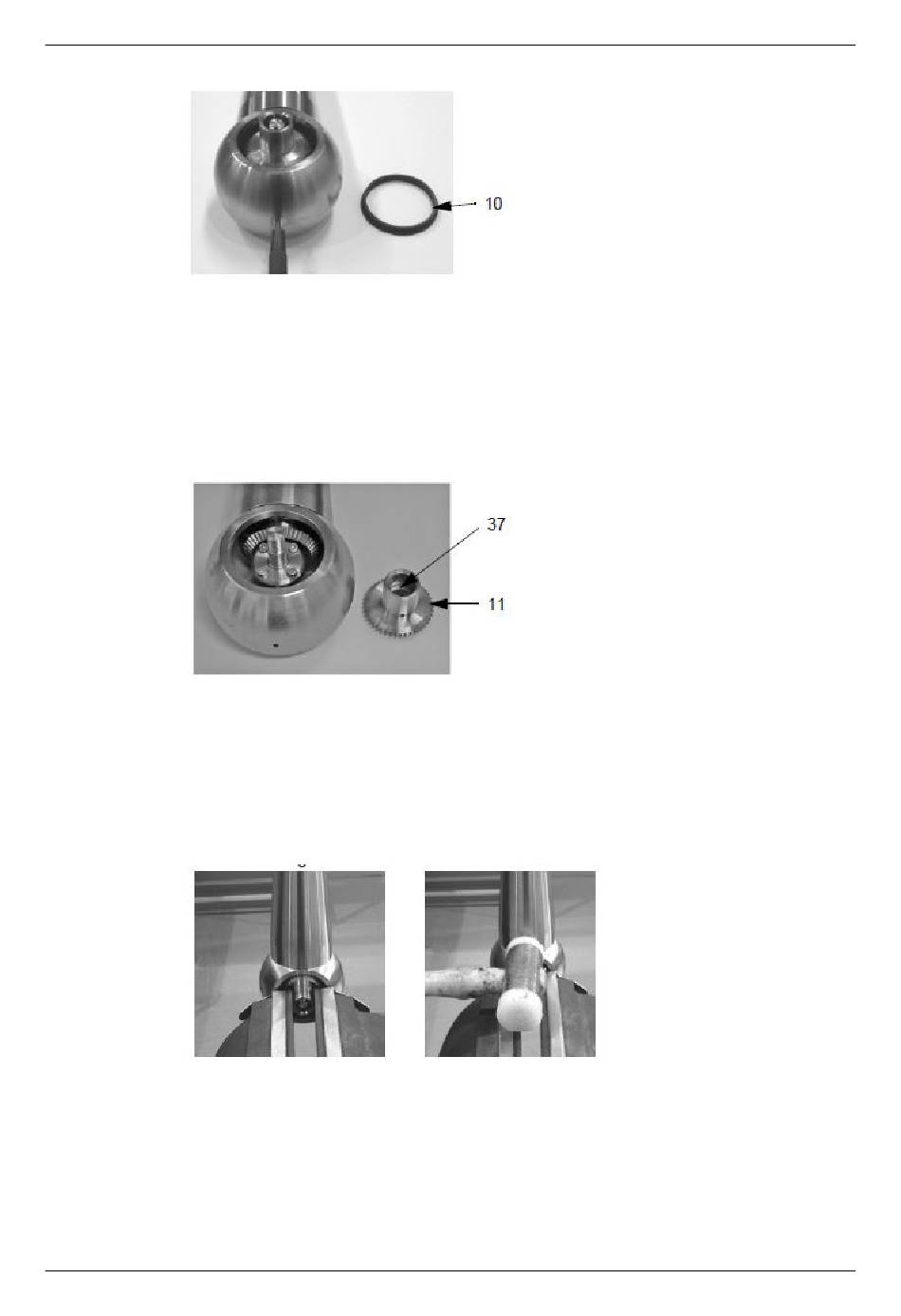

Démonter la roue conique
Effectuez les opérations suivantes :
1.
Fig.22
Fig.23
®
Démonter les circlips
Effectuez les opérations suivantes :
1.
430BAL010370FR_14
23.09.2021
La bague d'étanchéité du porte-buse est démontée.
Retirer avec précaution la roue conique (11), celle-ci doit pouvoir être retirée
sans difficulté avec les circlips (37).
! Les encrassements sur le nettoyeur peuvent rendre difficile le retrait de la
roue conique.
Dans ce cas, effectuez les opérations suivantes :
Serrer la roue conique dans un étau comme représenté sur la figure et la
retirer avec précaution du nettoyeur en donnant un coup avec un marteau.
La roue conique est démontée.
Ôter les circlips (37). Aucun outil spécial n'est requis.
Entretien
Démontage
41
