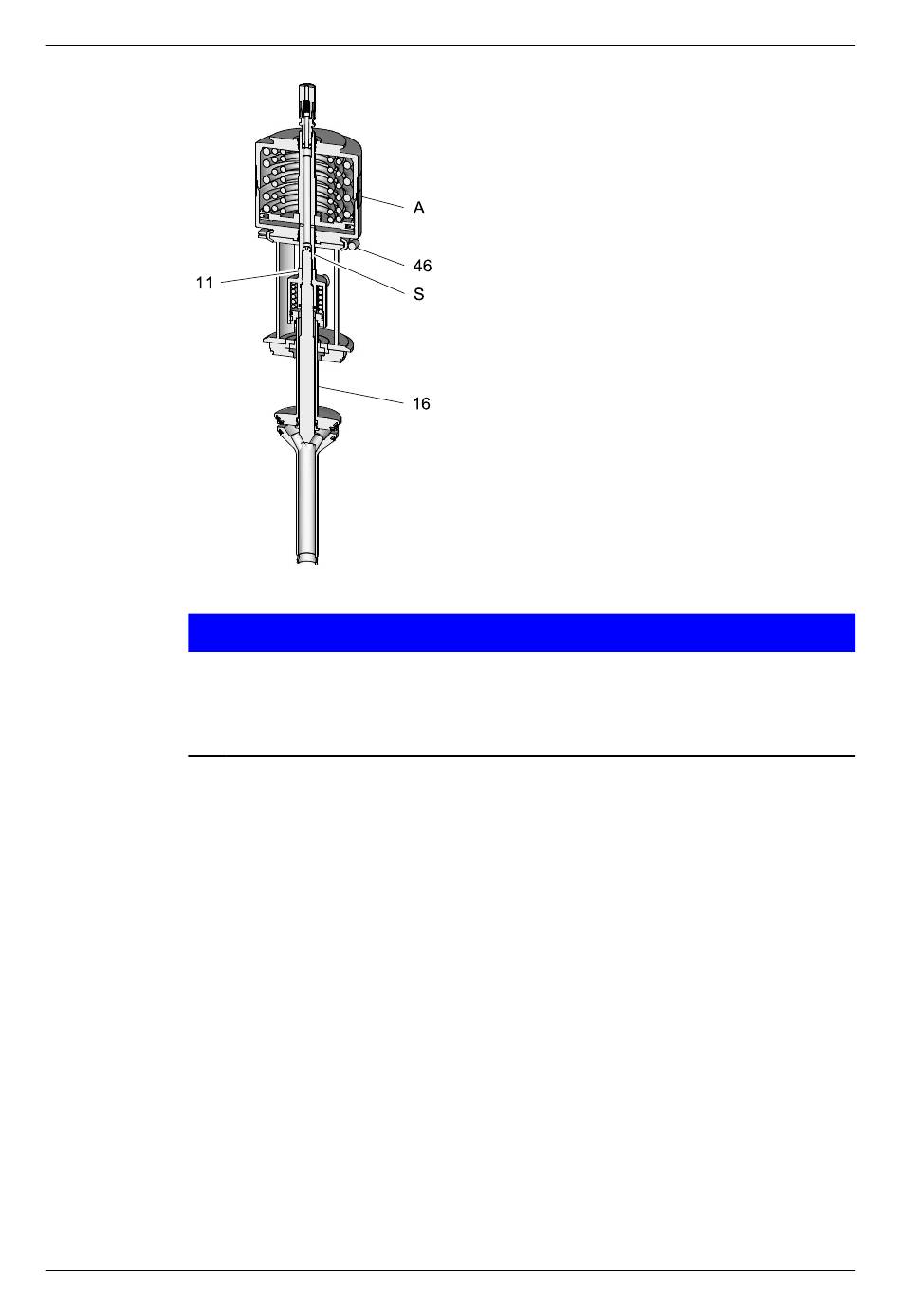

Fig.12
Effectuez les opérations suivantes :
1.
2.
3.
®
10.5.4
Démonter l'insert de vanne
430BAL008360FR_5
07.02.2022
Attention
Le piston (S) et la tige (16) du double obturateur sont des zones
d'usinage de précision.
La détérioration de ces éléments peut entraîner des dysfonctionnements.
► Maintenir la lanterne lors du dévissage de l'actionneur !
Dévissez l'accouplement à serrage (46) située entre l'actionneur et la
lanterne.
Maintenir l'actionneur (A) avec une clé à ruban.
Placer une clé plate sur le pan de clé du capot de nettoyage (11) et dévisser
l'actionneur (A).
Terminé
Entretien
Démontage de la vanne
45
