3.2
Description fonctionnelle
3.2.1
Fonction de fermeture anti-fuite

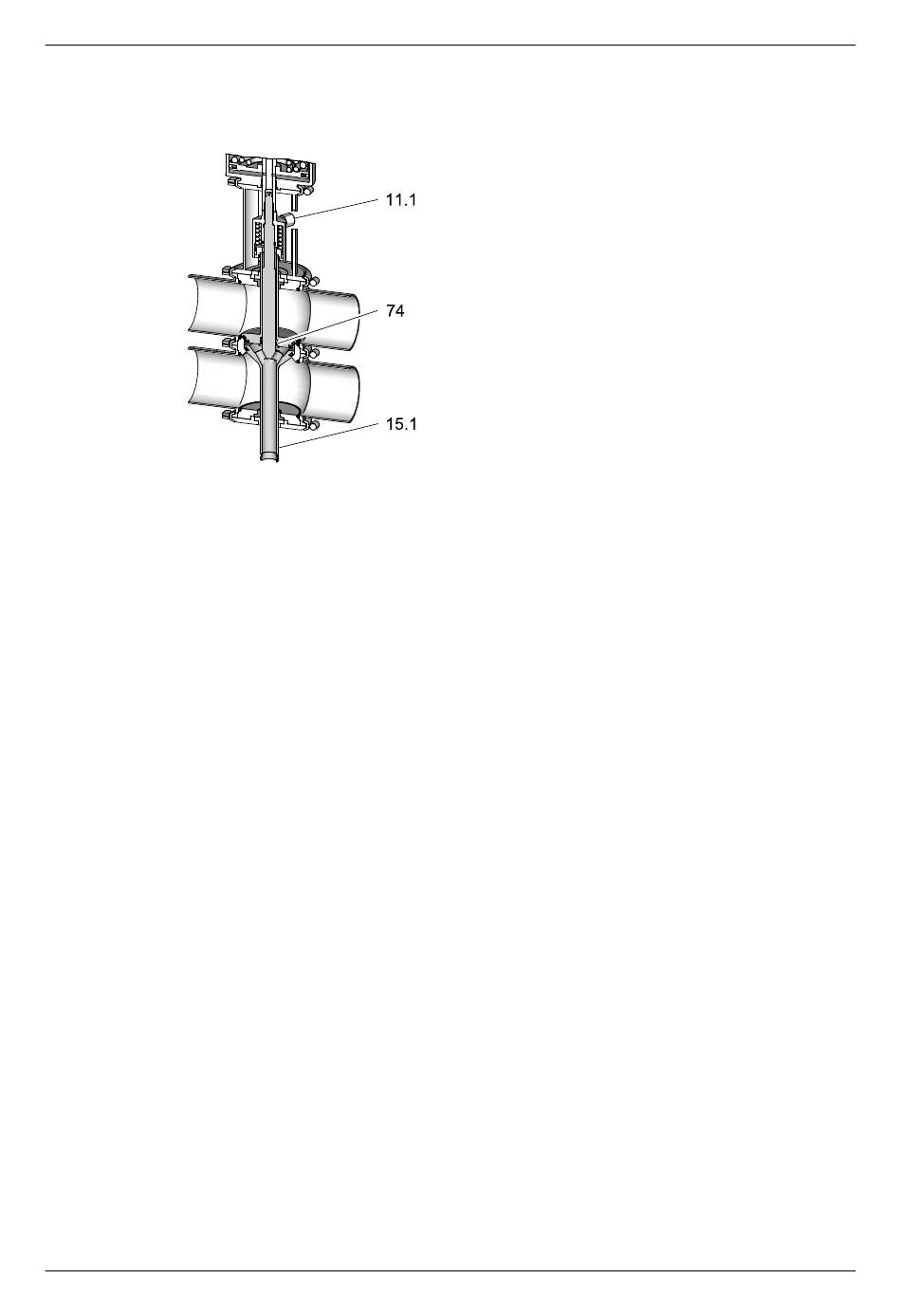

Fig.6
Sur la vanne D, les corps de la vanne supérieur et inférieur sont chacun fermés
par un siège de vanne. Le vide entre les deux disques de vanne est relié à
l'atmosphère extérieure via le tuyau d'évacuation (15.1) intégré au disque de
vanne inférieur. Le liquide de fuite s'échappant en cas d'endommagement du
joint d'étanchéité s'écoule sans pression vers l'extérieur.
Les défauts de fonctionnement au niveau des joints d'étanchéité son ainsi
visibles. Les liquides d'une conduite ne peuvent pas s'écouler dans une autre
conduite.
3.2.2
Fonction de nettoyage
Le nettoyage du système d'écoulement de fuite s'effectue indépendamment de la
position ouverte ou fermée de la vanne.
Un raccordement séparé (11.1) disposé dans la lanterne achemine le liquide de
nettoyage vers le système d'évacuation de fuite. Le liquide de nettoyage est
pulvérisé dans le vide entre les deux disques de vanne par une buse annulaire
(74) et s'écoule sans pression vers l'extérieur par le tuyau d'évacuation. Le
nettoyage du système d'écoulement de fuite s'effectue indépendamment de la
position ouverte et fermée de la vanne.
Reprendre le liquide de nettoyage d'une installation de nettoyage NEP.
Caractéristiques du liquide de nettoyage :
•
•
3.2.3
Fonction de l'actionneur
L'actionneur est à fermeture par ressort (Z). En position de repos, la vanne est
fermée.
Signe distinctif sur la tête de commande T.VIS une fois l'installation terminée
(INSTALLATION) :
430BAL008360FR_5
07.02.2022
Pression de service : min. 2 bar (29 psi), max. 5 bar (72,5 psi)
Température de service : max. 135 °C (275 °F)
Description
Description fonctionnelle
