Fig.18:
Condition :
•
Sont requis :
•
Effectuez les opérations suivantes :
1.
Fig.19
2.
3.
4.
Fig.20
430BAL008360FR_5
07.02.2022

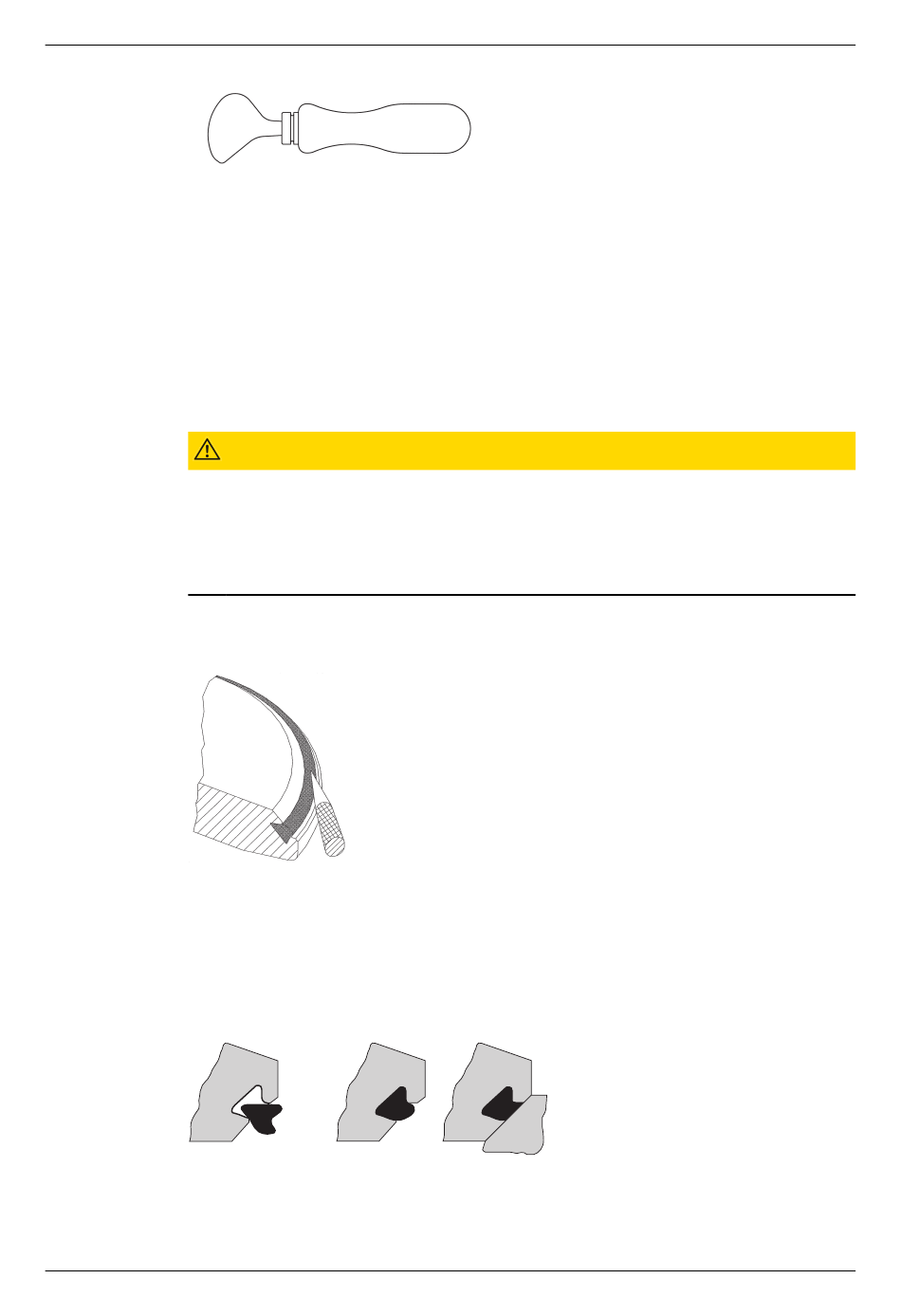

Outil d'insertion pour joint trapézoïdal
Insérer le joint trapézoïdal sans le lubrifier. Pour faciliter le montage, utilisez
de l'eau additionnée d'un peu de liquide vaisselle. Pour empêcher la
pénétration d'oxydation extérieure, cette solution doit être préparée dans des
récipients en céramique, en plastique ou en acier inoxydable.
Outil d'insertion pour joint trapézoïdal
Attention
Risque de blessure !
La pointe à tracer peut déraper lors du démontage du joint trapézoïdal
► Serrez le disque de vanne de la vanne dans un étau en utilisant des
mors de protection.
► Dévissez l'extrémité recourbée de la pointe à tracer.
Enfoncez la pointe à tracer dans le joint trapézoïdal et retirez ce dernier.
Avant le montage, humidifiez le joint trapézoïdal du côté non en contact avec
le produit (envers). Veillez à ce que l'eau ne pénètre pas dans la rainure du
joint trapézoïdal de le disque de vanne.
Ventilez la vanne au niveau du raccord (22).
Poser un joint trapézoïdal. Respectez sa position de montage (voir la figure).
Entretien
Maintenance
49
