Entretien
Montage

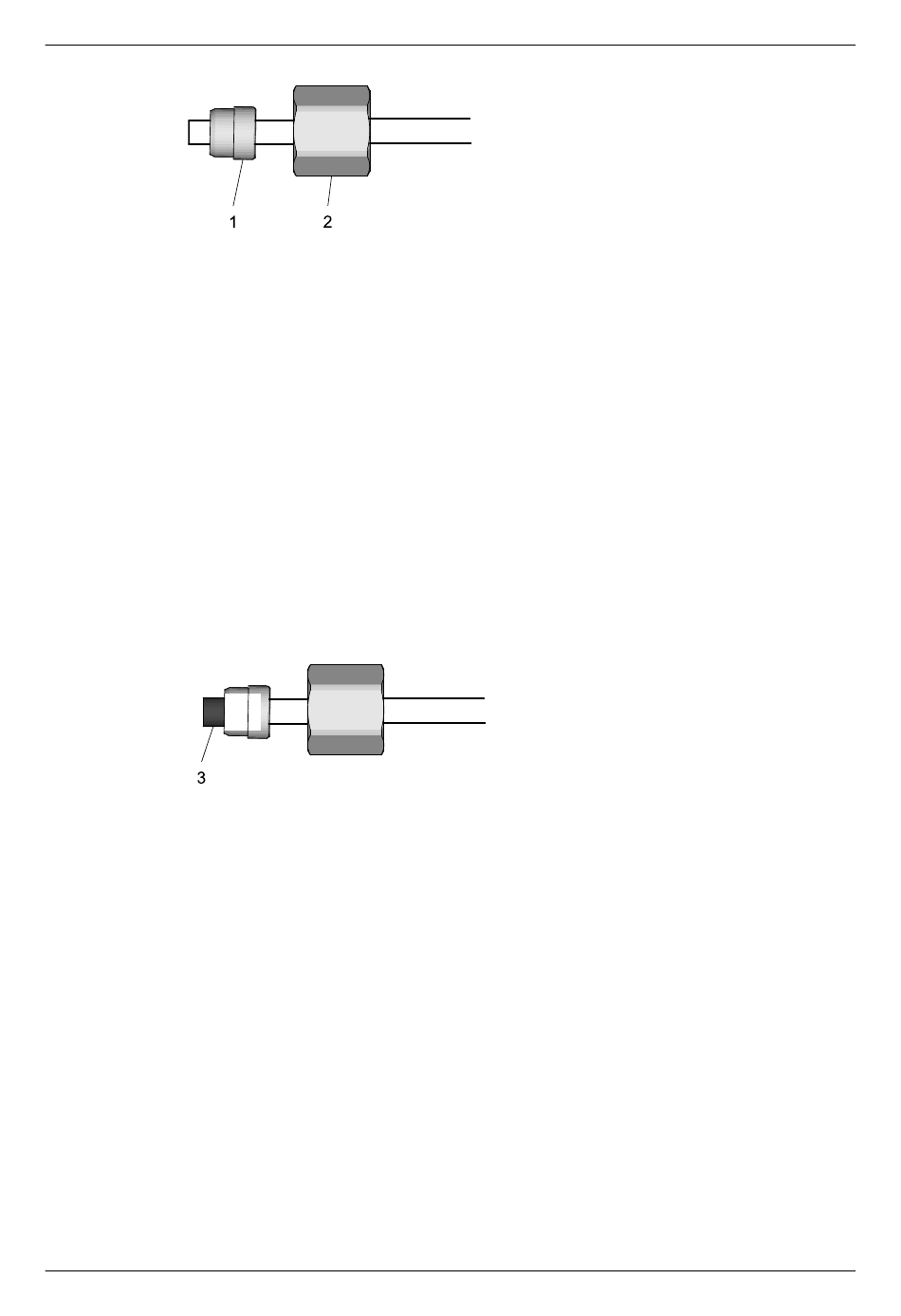

Fig.27
Montage du flexible de nettoyage
Effectuez les opérations suivantes :
1.
2.
Contrôle
Effectuez les opérations suivantes :
1.
2.
Fig.28
Répétition du montage
Effectuez les opérations suivantes :
1.
®
10.7.7
Couples de serrage des demi-bagues et des jonctions par serrage
Serrez la jonction par serrage et les demi-bagues de la vanne aux couples
indiqués dans le tableau.
54
Vissez l'écrou d'accouplement à la main jusqu'à sentir qu'il est en butée. Ce
faisant, poussez le flexible contre la butée dans le cône intérieur.
Serrez l'écrou d'accouplement d'environ 1 tour et demi. Le flexible de
nettoyage ne doit pas tourner en même temps. Le bord d'arrêt limite le
serrage car les forces de serrage augmentent.
! Un trait de marquage sur le flexible aide à respecter le nombre de tours
prescrits.
Desserrez l'écrou d'accouplement
Contrôlez que le collet (3) visible remplit l'espace avant la 1ère entaille.
®
Il est sans importance que la bague puisse tourner à l'extrémité du
flexible.
Après tout desserrage, serrer l'écrou d'accouplement sans forcer. Ce faisant,
maintenez le manchon.
Terminé
430BAL008360FR_5
07.02.2022
