Entretien
Démontage de la vanne

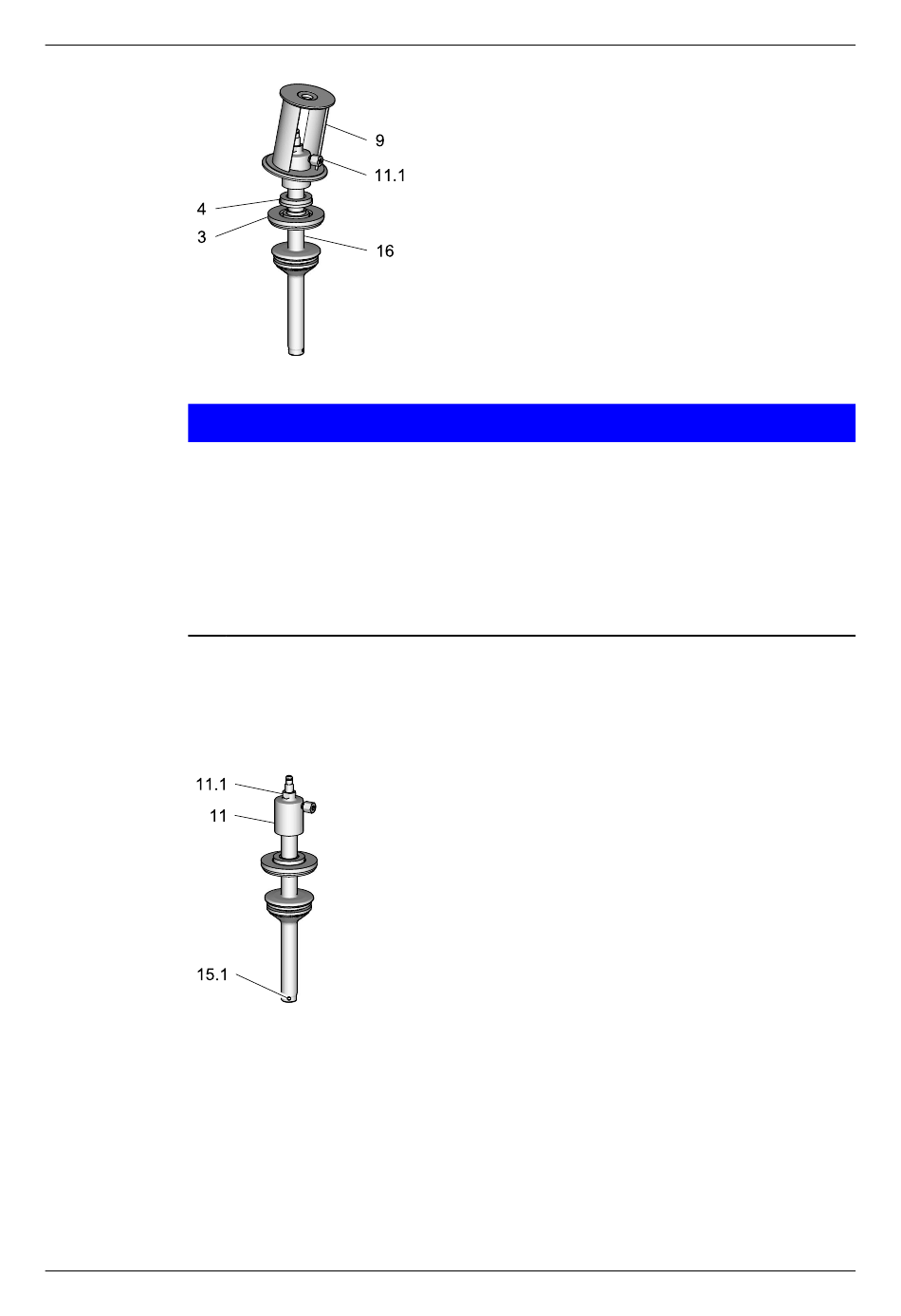

Fig.13
Effectuez les opérations suivantes :
1.
2.
Fig.14
3.
4.
5.
46
Attention
La tige (16) du double obturateur et la lanterne (9) sont des
zones d'usinage de précision.
La détérioration de ces éléments peut entraîner des dysfonctionnements.
► Veiller à ce que la garniture de palier (4) et le disque d'étanchéité (3) ne
cognent pas la tige (16) du double obturateur lors du retrait de l'insert de
vanne.
► Ne pas heurter le filetage du capot de nettoyage (11.1) sur la lanterne.
Extraire prudemment l'insert de vanne de la lanterne (9).
Retirer le disque de vanne de la lanterne (9).
Maintenir le disque de vanne sur l'alésage (15.1) avec un outil adapté, par ex.
un dispositif de montage.
Placer une clé plate sur le pan de clé (11.1) du capot de nettoyage (11) et
dévisser le disque de vanne.
Dévisser le capot de nettoyage (11) du disque de vanne.
Extraire le ressort de pression (18), le palier de butée (12), la garniture de
palier (4), le palier (2), la bague d'étanchéité (1) avec le disque d'étanchéité
(3) et le double obturateur (16) du disque de vanne.
430BAL008360FR_5
07.02.2022
