Entretien
Montage
a.
b.
10.7.3
Insérer une bague de siège entre les corps

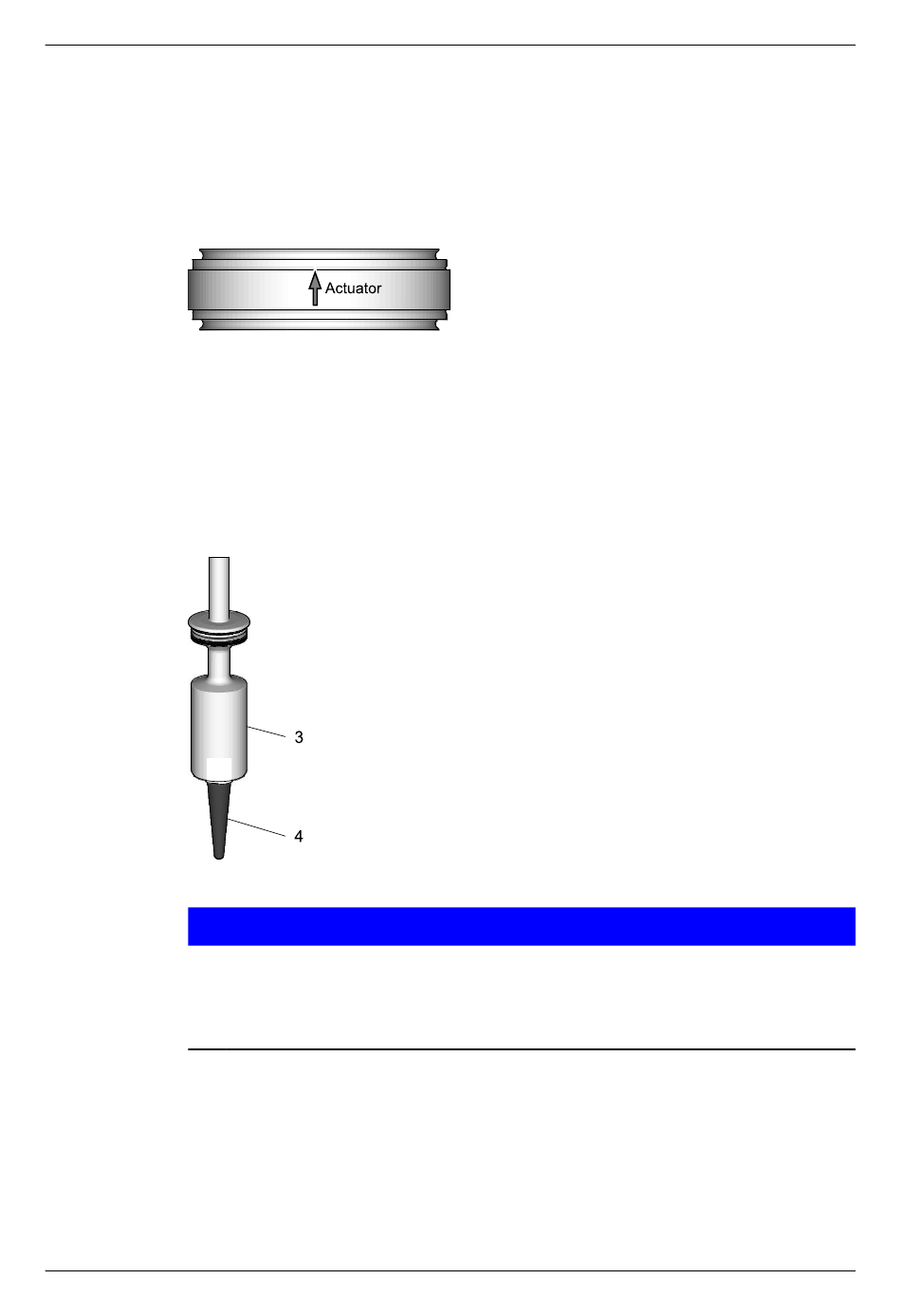

Fig.24
Les bagues de siège sont repérées avec une flèche pour indiquer le sens de
montage. Veiller plus particulièrement lors du montage à ce que la bague de
siège soit insérée entre les corps de manière à ce que la flèche soit orientée
ultérieurement dans le sens de l'actionneur si la vanne est montée
intégralement !
10.7.4
Montage de la vanne dans le corps
Fig.25
Effectuez les opérations suivantes :
1.
2.
3.
52
Lors du montage du capot de nettoyage (1), introduisez la glissière guide-tige
(2) du palier de butée avec précautions dans le capot.
Après avoir vissé l'insert de vanne, bloquer le capot de nettoyage contre la
tige de piston.
Attention
Le disque de vanne possède des arêtes vives
Au moment de l'insertion de la vanne dans le boîtier, le joint de tige inférieur
risque d'être endommagé par le disque de vanne (15).
► C'est pourquoi il faut toujours utiliser un mandrin de montage (M).
Introduisez le mandrin de montage (M) par le côté joint torique dans le disque
de vanne (15).
Mettez la vanne avec le mandrin de montage en place dans le boîtier
Retirez le mandrin de montage de le disque de vanne.
430BAL008360FR_5
07.02.2022
