3.2

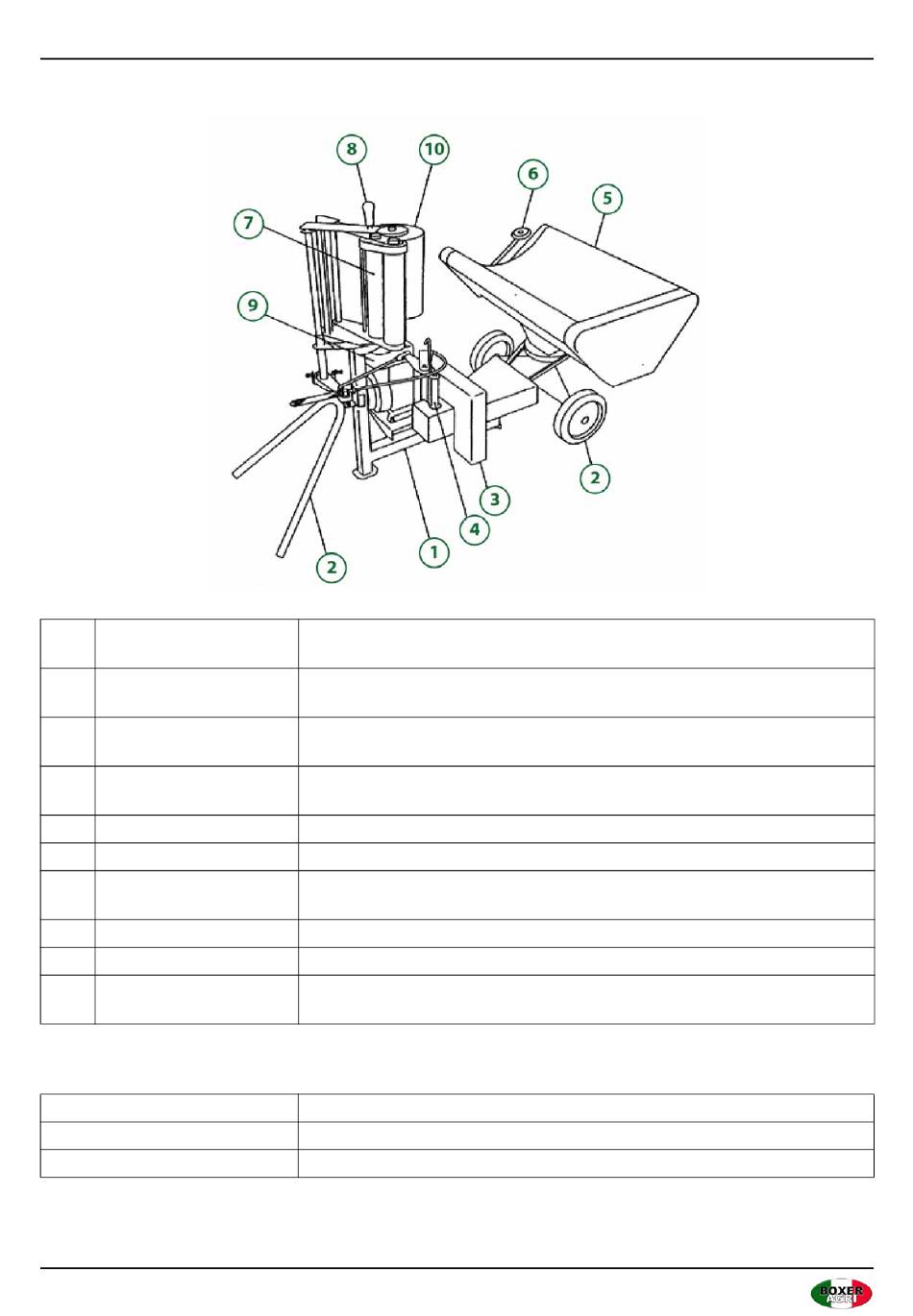

Composants et noms
1
Châssis principal
2
Guidon et roues
3
Système de direction
4
Dispositif d'arrêt
automatique
5
Plate‐forme tournante
6
Rouleau latéral
7
Dispositif de tension
8
Levier de démarrage
9
Moteur
10
Support de film plastique
INCLUT :
Vis
Écrou
Rondelle
Page 11/31
Enrubanneuse | Manuel d'utilisation
Le châssis principal supporte le moteur, le système de direction, le dispositif
d'arrêt automatique, la plate‐forme de rotation et le tendeur de courroie.
Le guidon et les roues supportent les éléments permettant de déplacer la
machine.
Ce système ralentit la rotation du moteur, et l'arbre de la courroie sert à
transmettre la rotation ou à isoler celle‐ci de la plate‐forme.
Ce dispositif arrête automatiquement l'enrubannage de la balle.
Fait tourner la balle sur elle‐même pour l'enrubanner.
Ce rouleau maintient la balle en position pendant l'enrubannage.
Ce dispositif est chargé d'un rouleau de film et tend le film sur le rouleau pour
envelopper la balle.
Ce levier permet d'activer ou de désactiver la rotation du support.
Moteur à essence.
Arbre support pour un rouleau de film plastique de 250 mm
(ESCINTPLAST250).
M8 x 25, M8 x 20, M10x25
Hexagonal M8 à embase, écrou à ressort M8
Rondelle frein M10
Août 2022
