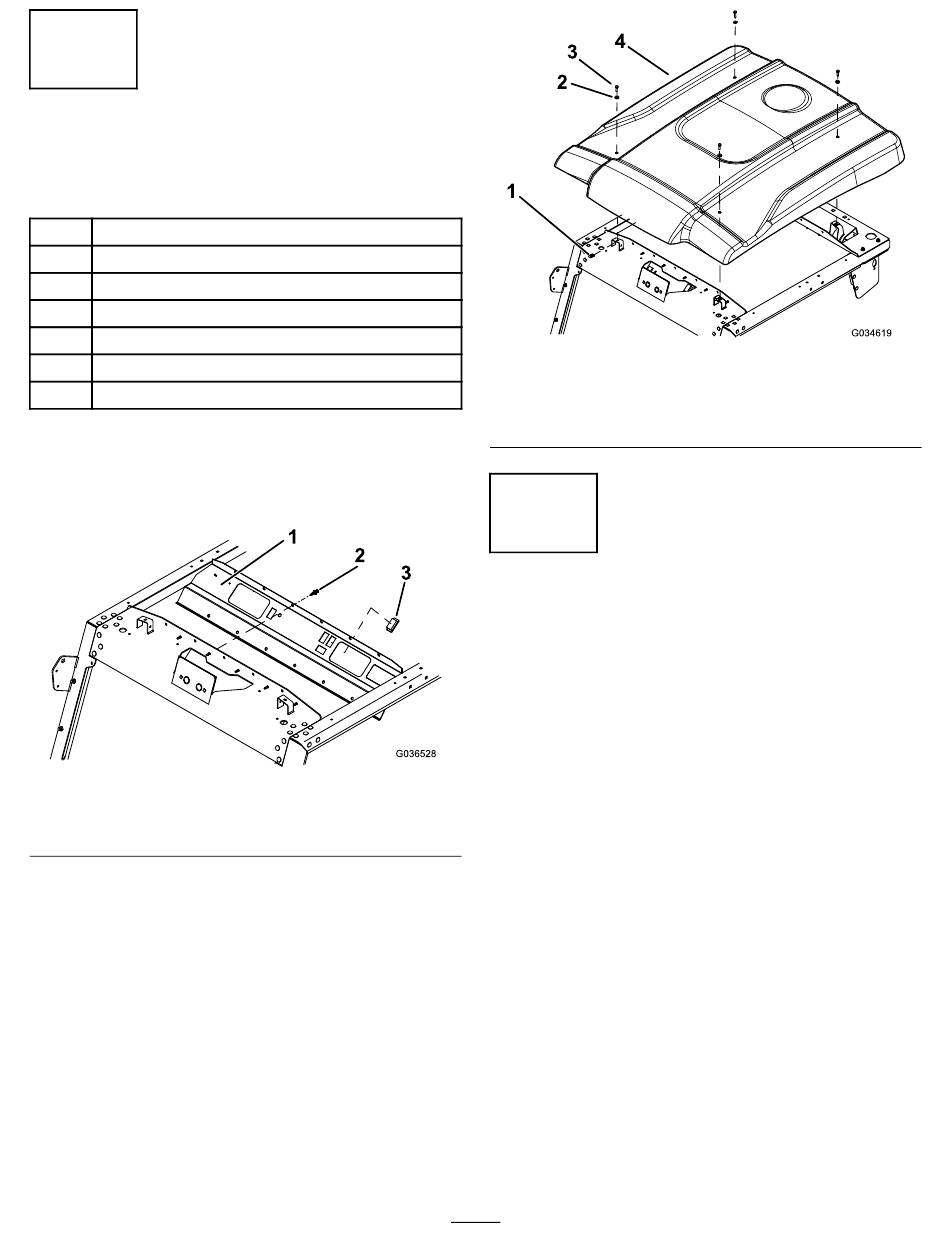

Montage du panneau de
commande et du pare-soleil
Pièces nécessaires pour cette opération:
1 Pare-soleil
4 Clip
4 Rondelle d'étanchéité
4 Boulon à embase hexagonale (¼" x 1")
1 Panneau de commande
4 Obturateur de trou
12 Rivet à enfoncer
Procédure
1. Insérez les 4 obturateurs dans les trous du panneau de
commande (Figure
1. Panneau de commande
2. Rivet à enfoncer
2. Placez les trous de montage du panneau en face des
trous du support de toit avant
3. Fixez le panneau avant au support de toit avant en
insérant les 12 rivets dans leurs trous respectifs et en
appuyant sur le poussoir de chaque rivet jusqu'à ce qu'il
soit fixé en place (Figure
4. Fixez le pare-soleil au cadre à l'aide de boulons à
embase à tête hexagonale (¼" x 1"), de rondelles
d'étanchéité et de clips
2).
Figure 2
3. Obturateur de trou
(Figure 2).
2).
(Figure 3).
1. Clip
2. Rondelle d'étanchéité
4

Terminer le montage

Aucune pièce requise
Procédure
Reposez les accessoires éventuellement déposés, tels que les
éclairages, sur les panneaux gauche et droit.
