Configuration de la communication

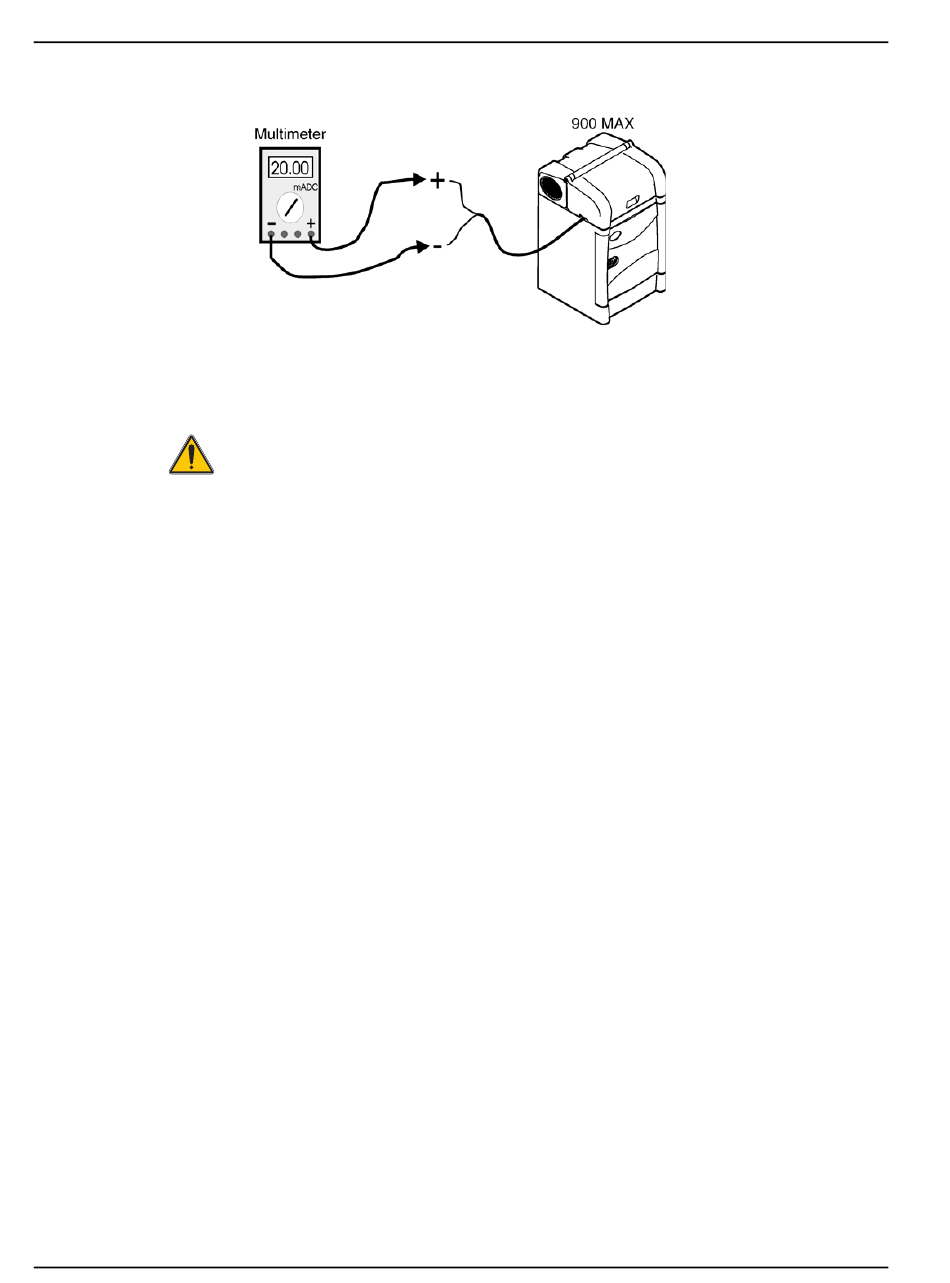

Figure 30 calibrage avec le dispositif 4–20mA déconnecté de la boucle

8.4 Relais d'alarme

108
ATTENTION: Les contacts de relais d'alarme sont évalués seulement pour des
applications de basse tension. Ne pas régler la puissance au-dessus de
28Vrms, 5A.
Quatre sorties de relais d'alarme sont disponibles comme option d'origine. Les relais sont
montés dans une clôture NEMA 4X externe pour être installés à un mur ou à un
panneau. Les contacts d'alarme sont évalués pour 5A à 28Vrms au
maximum (charge résistive).
Le câblage d'alarme peut être mesuré en fonction de la charge en cours d'utilisation. Le
connecteur de relais acceptera des tailles de fil allant de 18 à 12 AWG avec une
estimation de 300 V, 80 °C minimum. Ne pas utiliser un câble de moins de 18 AWG.
Pour les tâches des broches du relais, se référer à
et Tableau 18 String.
Tableau 17 String et Figure 31
