Proline Promass 84
#
#
Endress+Hauser
6.4 Configuration
Danger!
Pour les matériels électriques protégés contre les risques d'explosion il convient de respecter un
temps de refroidissement ou de déchargement de 10 minutes avant de pouvoir ouvrir l'appareil.
6.4.1 Sortie courant : active/passive
La configuration des sorties courant comme "actives" ou "passives" se fait à l'aide de différents ponts
sur la platine E/S ou sur le sous-module courant.
Danger!
Risque d'électrocution ! Pièces accessibles, sous tension. Veuillez vous assurer que l'alimentation est
débranchée avant d'enlever le couvercle du compartiment de l'électronique.
1. Débrancher l'alimentation.
2. Déposer la platine E/S
3. Positionner les ponts
"
Attention!
Destruction d'appareils de mesure. Respecter scrupuleusement les positions des ponts indi-
quées dans la figure. Des ponts mal placés peuvent provoquer des surtensions et de ce fait dété-
riorer l'appareil de mesure lui-même ou les appareils externes raccordés !
4. Le montage de la platine E/S se fait dans l'ordre inverse.
T P
O U
T /
P U
I N

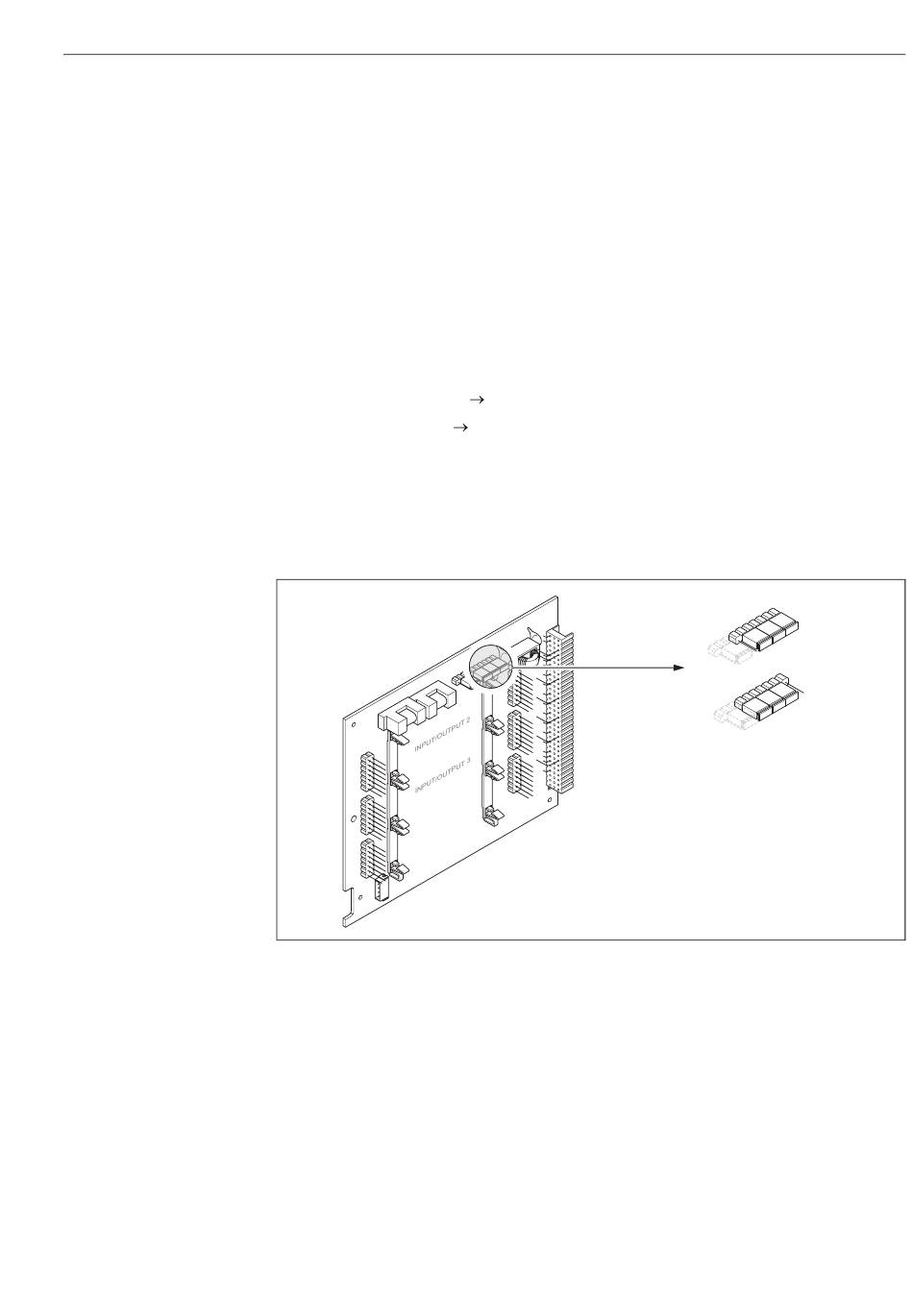

Fig. 34: Configurer les sorties courant à l'aide de ponts (platine E/S)
1 Sortie courant 1 avec HART
1.1 Sortie courant active (réglage usine)
1.2 Sortie courant passive
page 83 et suiv. ,
fig. 34
4
U T
Mise en service
1
1.1
1.2
a0001801
