Montage
"
"
18
Conseils d'implantation spéciaux pour Promass F
Attention!
Les deux tubes de mesure de Promass F sont légèrement courbés. Dans le cas d'un montage hori-
zontal, il convient de ce fait d'adapter la position du capteur aux propriétés du fluide .
1

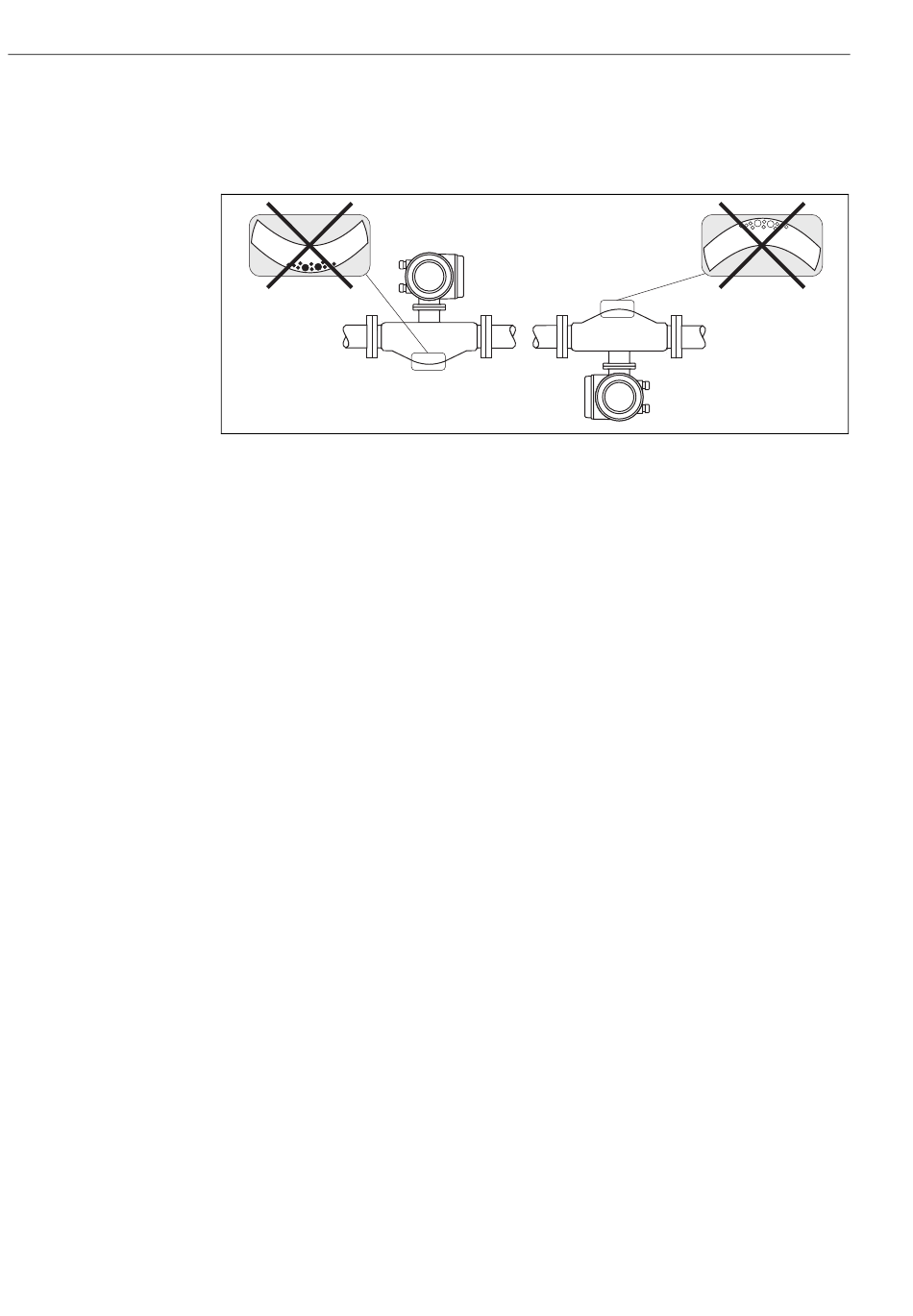

Fig. 10: Montage horizontal de Promass F
1 Pas approprié pour les produits ayant tendance à déposer. Risque d'accumulation de dépôts !
2 Pas approprié pour les produits ayant tendance à dégazer. Risque d'accumulation de bulles d'air !
3.2.4 Chauffage
Certains fluides exigent des mesures appropriées afin d'éviter une déperdition de chaleur dans la
zone du capteur. Le chauffage pourra être électrique, par ex. avec des bandeaux chauffants, ou
assuré par des conduites en cuivre véhiculant de l'eau chaude ou de la vapeur.
Attention!
• Afin d'éviter une éventuelle surchauffe de l'électronique de mesure, vérifier que la pièce d'adap-
tation entre le capteur et le transmetteur ne soit pas calorifugée. Selon la température du produit,
il faut respecter certaines implantations. → page 16 , → page 17
• Lors de l'utilisation d'un chauffage électrique d'appoint, dont la régulation est réalisée via une
commande par phases ou via des paquets d'impulsions, les champs magnétiques présents, c'est à
dire les valeurs supérieures à celles admises par la norme EN (Sinus 30 A/m) peuvent influencer
les valeurs mesurées. Dans de tels cas il faut prévoir un blindage magnétique du capteur (sauf
Promass M).
Le blindage de l'enceinte de confinement peut être réalisé par du fer blanc ou de la tôle magnéti-
que sans orientation préférentielle (par ex. V330-35A) et dont les propriétés sont les suivantes :
– Perméabilité magnétique relative µ
– Epaisseur de la tôle d ≥ 0,35 mm
• Indications relatives aux gammes de température admissibles
Différents accessoires sont disponibles pour le transmetteur et le capteur, qui peuvent être comman-
dés séparément auprès d'Endress+Hauser
3.2.5 Isolation thermique
Certains fluides exigent des mesures appropriées afin d'éviter une déperdition de chaleur dans la
zone du capteur. Différents matériaux sont utilisables pour l'isolation.
3.2.6 Longueurs droites d'entrée et de sortie
Il n'est pas nécessaire de respecter des longueurs droites d'entrée et de sortie lors du montage.
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T,
coudes etc
≥300
r
Proline Promass 84
2
F06-xxxxxxxx-11-00-00-xx-003
→ page 99
