Proline Promass 84
Endress+Hauser
2.1.4 Plaque signalétique raccordements
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
I-OUT (HART)
f-OUT
5
f-OUT
STATUS-IN
ex-works
6
Device SW:
7
Communication:
8
Revision:
9
Date: DD.MMM.YYYY

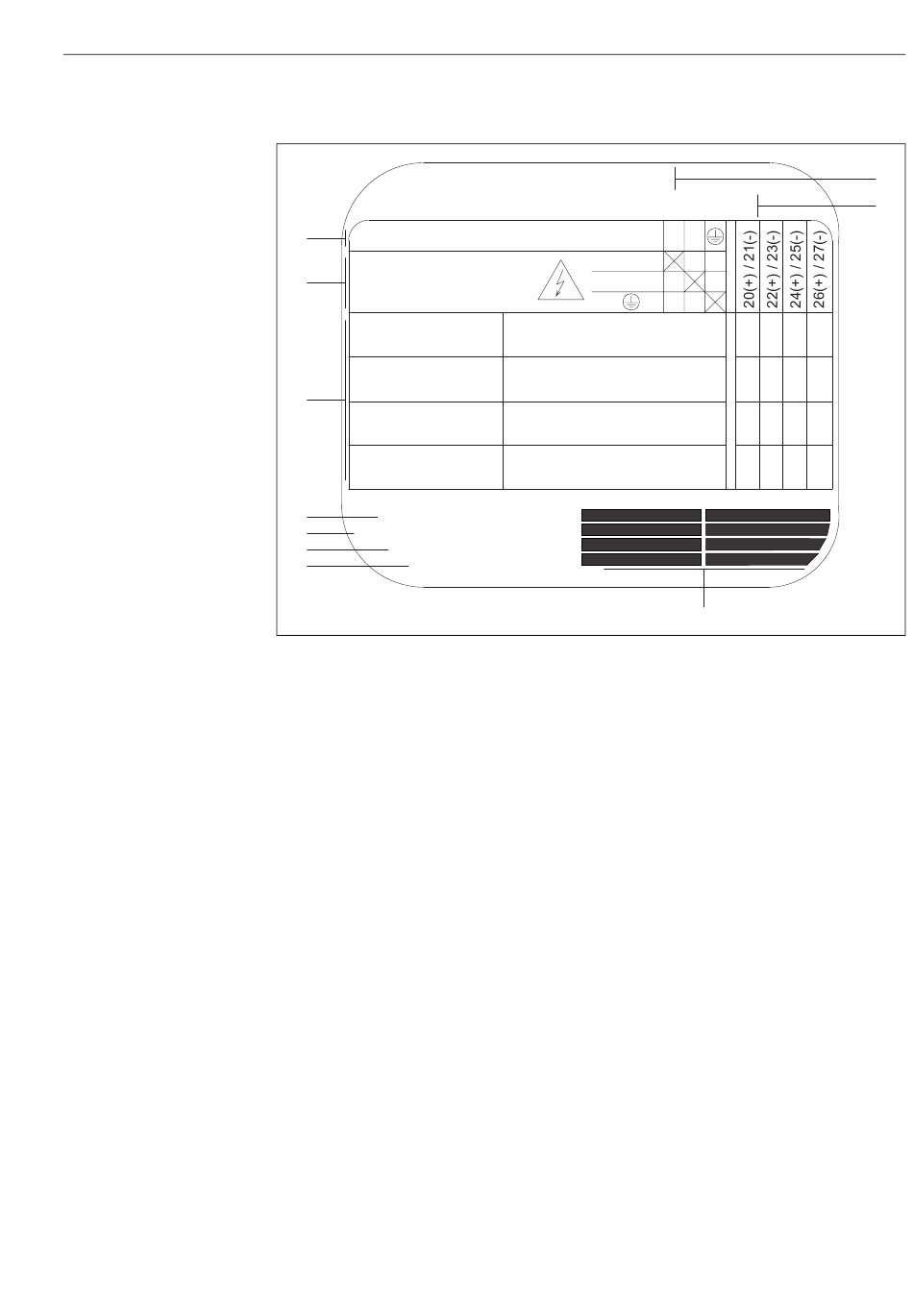

Fig. 5: Indications sur la plaque signalétique pour les raccordements du transmetteur (exemple)
1 Numéro de série
2 Configuration possible de la sortie courant
3 Configuration possible des contacts de relais
4 Occupation des bornes, câble pour énergie auxiliaire : 85...260 V AC, 20...55 V AC, 16...62 V DC
Borne N°1 : L1 pour AC, L+ pour DC
Borne N°2 : N pour AC, L- pour DC
5 Signaux mesurés aux entrées et sorties, configurations possibles et occupation des bornes (20...27), voir aussi
"Valeurs électriques des entrées et sorties" → page 93 et suiv.
6 Version du logiciel actuellement installé
7 Type de communication installée, par ex. : HART, PROFIBUS PA, etc.
8 Indications sur le logiciel de communication actuel (Device Revision and Device Description), par ex. :
Dev. 01 / DD 01 pour HART
9 Date de l'installation
10 Mise à jour actuelle des indications faites aux points 6 à 9
2.2 Certificats et agréments
Les appareils ont été construits et testés d'après les derniers progrès techniques et ont quitté nos éta-
blissements dans un état parfait. Ils ont été développés selon la norme européenne EN 61010
"Directives de sécurité pour appareils électriques de mesure, de commande, de régulation et de
laboratoire" ainsi que les exigences CEM selon EN61326/A1.
Le système de mesure décrit dans le présent manuel remplit de ce fait les exigences légales des direc-
tives CE. Endress+Hauser confirme la réussite des tests par l'appareil par l'apposition du sigle CE.
A:
P:
NO:
NC:
L1/L+
N/L-
PE
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC, Ri < 150 Ohm
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Passive: 30VDC, 250mA
fmax = 1kHz
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
Update 1
Version info
XX.XX.XX
XXXXXXXXXX
XX.XX.XX
319475-00XX
active
passive
normally open contact
normally closed contact
1 2
P
P
X
Update 2
10
Identification
2
3
A
a0002015
11
