Endress+Hauser Prosonic M FMU40 Information Technique page 7

Prosonic M
Endress+Hauser

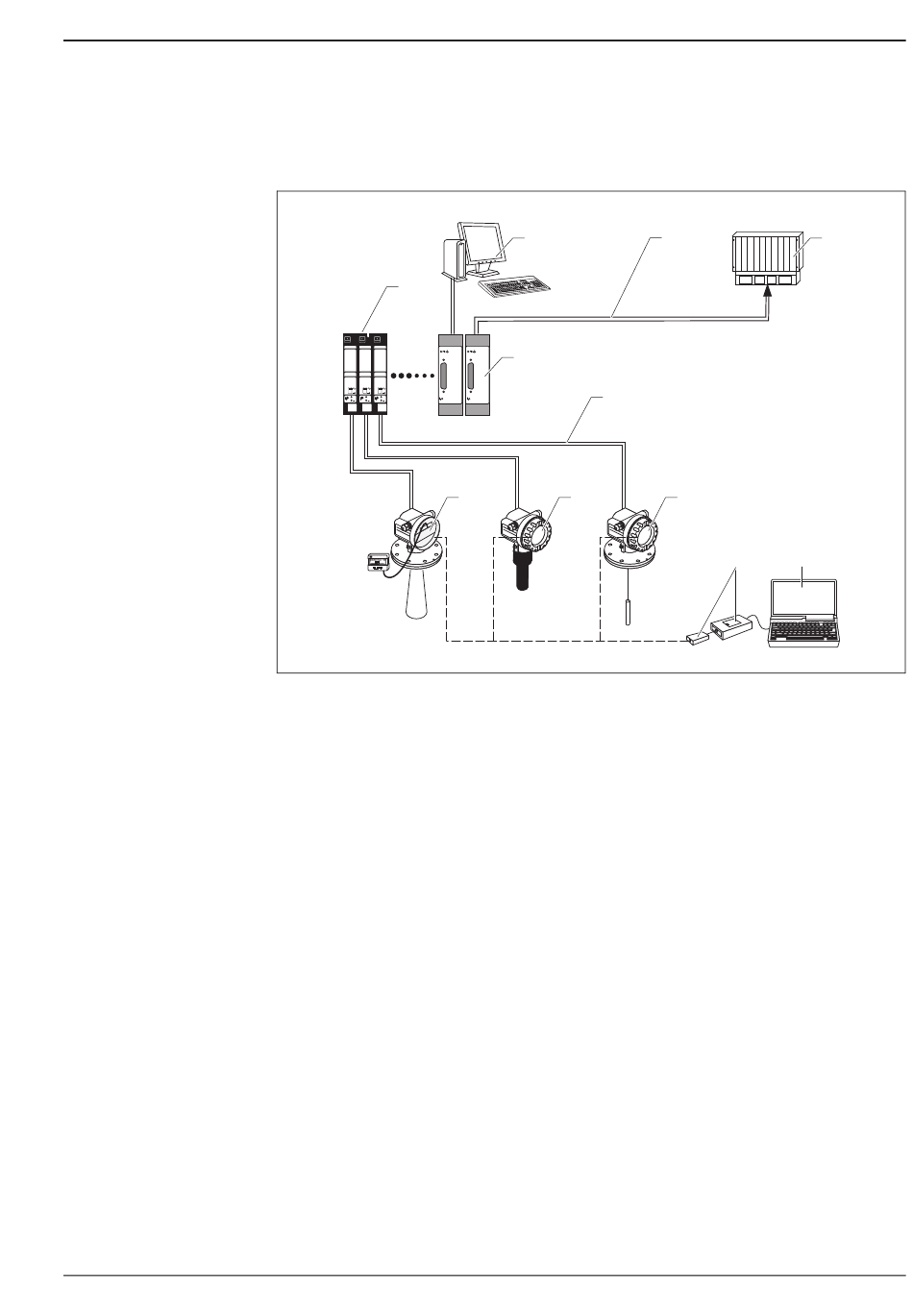

Intégration système par Rackbus Endress+Hauser
Il est possible de regrouper jusqu' à 64 appareils 2 fils avec protocole HART pour les relier à un Rackbus.
Utiliser un module d' i nterface FXN672 pour chacun des appareils. Il est possible d' i ntégrer ce bus à un
bus de niveau supérieur au moyen d' u ne passerelle.
1
FXN 671 FXN 671 FXN 671
+ + +
mA1 mA1 mA1
ENDRESS + HAUSER
%
– + E
1 Interface FXN672
2 PC avec logiciel de communication
3 Bus
4 API
5 Passerelle vers MODBUS, FIP, PROFIBUS, INTERBUS, etc.
6 4-20 mA HART
7 FieldCare
8 Commubox FXA291 avec adaptateur ToF FXA291
9 Levelflex M
10 Prosonic M
11 Micropilot M avec module d' a ffichage et de configuration
Remarque !
L' i nterface FXN672 peut être utilisée avec tous les appareils 2 fils de la famille Prosonic M.
2
5
6
11 10
3
4
9
8 7
A0019307
7
