Intégration système par FOUNDATION Fieldbus
Au maximum, 32 transmetteurs (standard ou Ex d) peuvent être raccordés au bus. Pour la classe de
protection Ex ia : le nombre maximal de transmetteurs dépend des réglementations et normes en
matière de circuits à sécurité intrinsèque (EN 60070-14), preuve de la sécurité intrinsèque. Il est
possible d' e ffectuer la configuration sur site ou à distance.
1
12
T
11

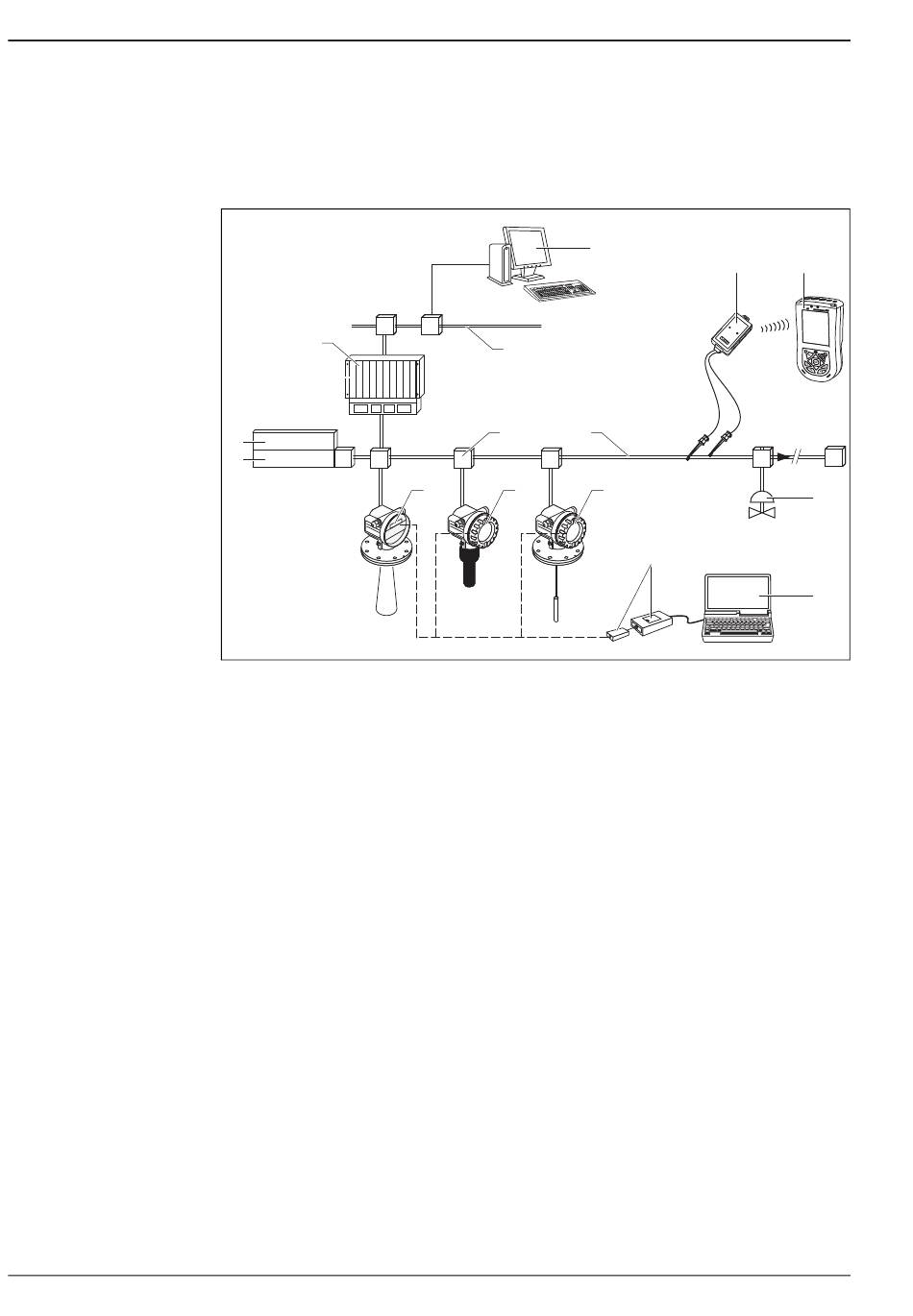

1 SPS, PLC, API
2 PC, par ex. avec NI-FBUS Configurator
3 Modem Bluetooth VIATOR avec câble de raccordement
4 Field Xpert
5 Autres fonctions (vannes, etc.)
6 FieldCare
7 Commubox FXA291 avec adaptateur ToF FXA291
8 Levelflex M
9 Prosonic M
10 MicropilotM
11 Conditionneur d' a limentation
12 Alimentation électrique
13 Liaison FF
14 FOUNDATION Fieldbus
15 Ethernet
2
15
13
14
10 9
Prosonic M
3
8
7
Endress+Hauser
4
T
5
6
A0019309
