5.2 Affichage et indication de l'état de l'appareil / LED
Le transmetteur de process dispose d'un afficheur LCD rétroéclairé divisé en deux zones. La zone
Segment indique la valeur mesurée de la voie ainsi que d'autres informations et alarmes.
La zone Matrice représente toutes les informations de voie comme le TAG, l'unité ou le bargraph.
En cours de fonctionnement, les éléments de texte sont représentés en anglais.
Les paramètres pour le réglage de l'affichage sont détaillés au chapitre 6.4.

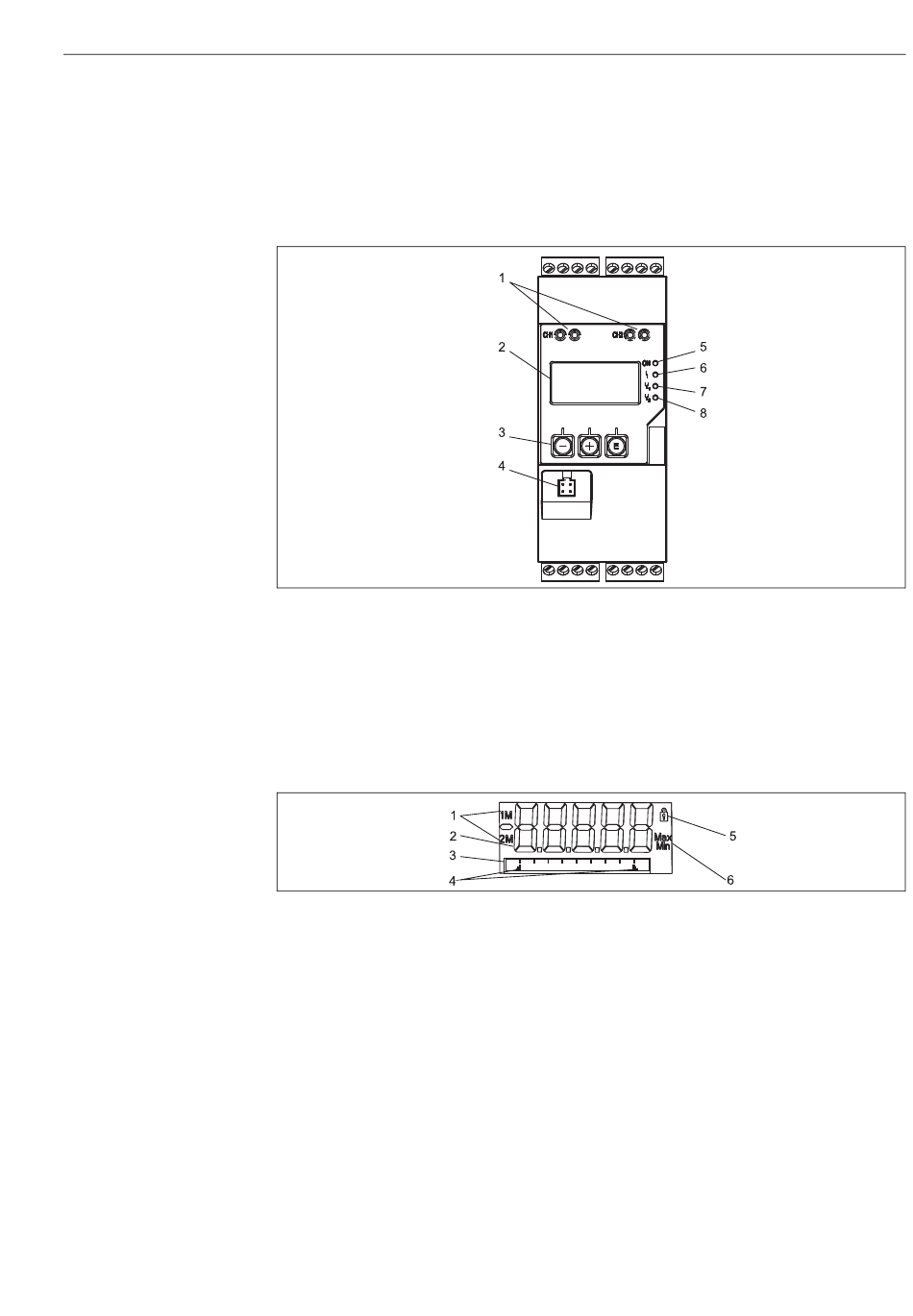

Fig. 6: Eléments d'affichage et de commande du transmetteur de process
®
1 : Prises HART
2 : Affichage
3 : Touches de commande
4 : Connecteurs interface PC
5 : LED verte ; on = sous tension
6 : LED rouge ; on = erreur / alarme
7 : LED jaune ; on = relais 1 attiré
8 : LED jaune ; on = relais 2 attiré
Fig. 7: Afficheur du transmetteur de process
1 : Indication de la voie : 1 : Entrée analogique 1 ; 2 : Entrée analogique 2 ; 1M : Valeur calculée 1 ; 2M : Valeur calculée 2
2 : Affichage de la valeur mesurée
3 : Affichage matriciel pour TAG, bargraph, unité
4 : Marques de seuil dans le bargraph
5 : Affichage du verrouillage
6 : Affichage valeur min./max.
En cas de défaut, l'appareil commute automatiquement entre l'affichage du défaut et la voie,
voir chapitre 6.5.3 et chapitre 9 'Suppression de défauts'.
Eléments d'affichage et de configuration
a0011767
a0011765
