4 Insertion des consommables
20
4.5

Insertion du ruban transfert

i
Information !
Ne pas insérer de ruban transfert en cas d'impression thermique directe et enlever éventuellement le ruban
déjà introduit.
5

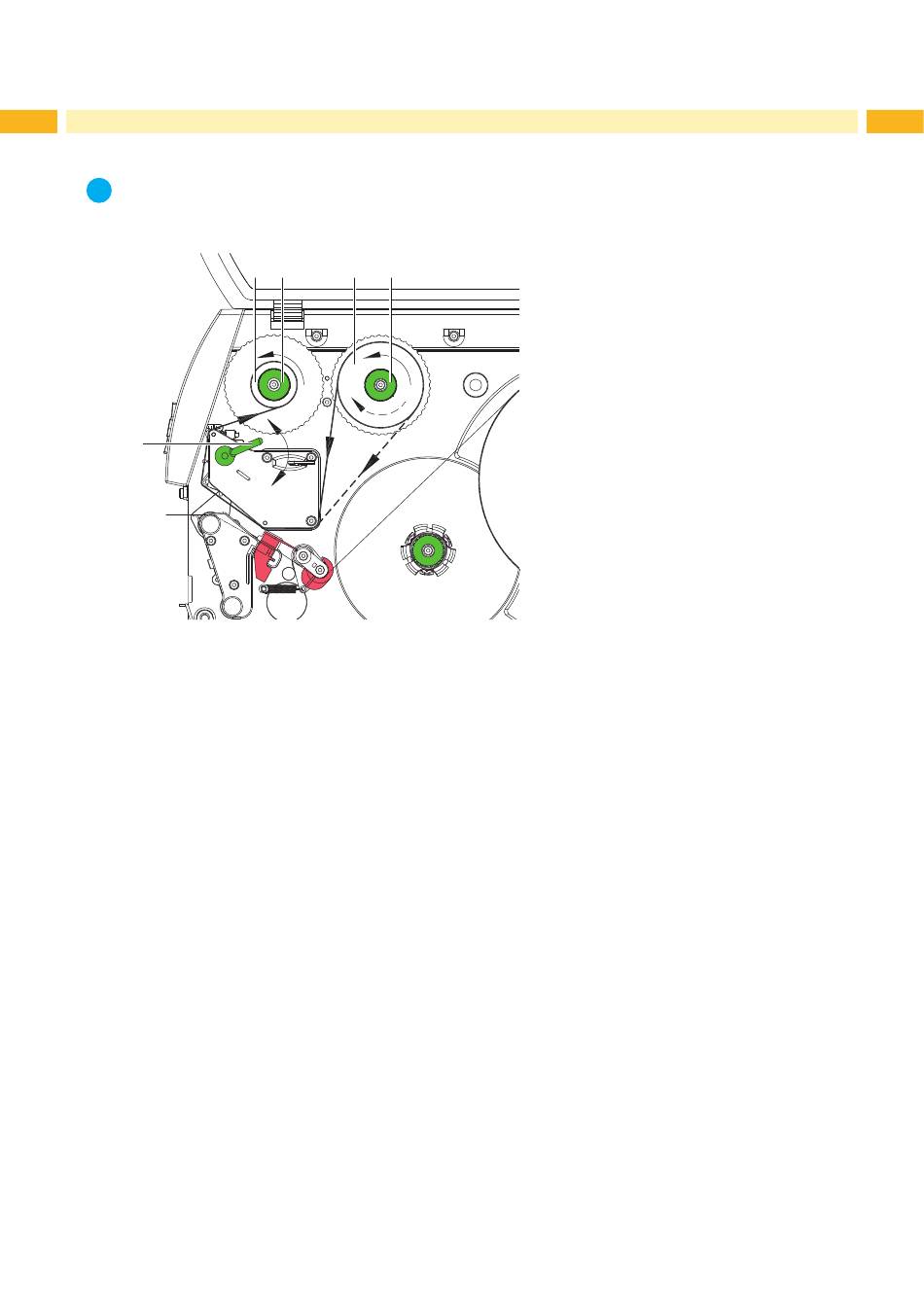

Figure 14
1. Nettoyer la tête d'impression avant l'insertion de ruban transfert ( 6.3 à la page 25).
2. Tourner le levier (5) dans le sens contraire des aiguilles d'une montre pour soulever la tête d'impression.
3. Pousser le rouleau de ruban transfert (3) jusqu'à la butée sur le dérouleur (4) de manière à ce que la partie
encrée du ruban pointe vers le bas lors du déroulement. Aucun sens de rotation n'est prescrit à l'avance sur le
dérouleur (4).
4. Immobiliser le rouleau de ruban transfert (3) et tourner le bouton de réglage sur le dérouleur (4) dans le sens
inverse des aiguilles d'une montre jusqu'à ce que le rouleau soit fixé.
5. Pousser un mandrin approprié sur l'enrouleur de ruban transfert (1) et le fixer de la même manière.
6. Guider le ruban transfert à travers le mécanisme d'impression comme décrit dans la Figure 14.
7. Fixer le début de ruban transfert avec une bande collante sur le mandrin (1). Respecter le sens de rotation (à
l'inverse des aiguilles d'une montre) de l'enrouleur de ruban transfert.
8. Tourner l'enrouleur (2) dans le sens inverse des aiguilles d'une montre pour lisser le ruban transfert.
9. Tourner le levier (5) dans le sens des aiguilles d'une montre pour bloquer la tête d'impression.
1 2 3 4
Défilement du ruban transfert
