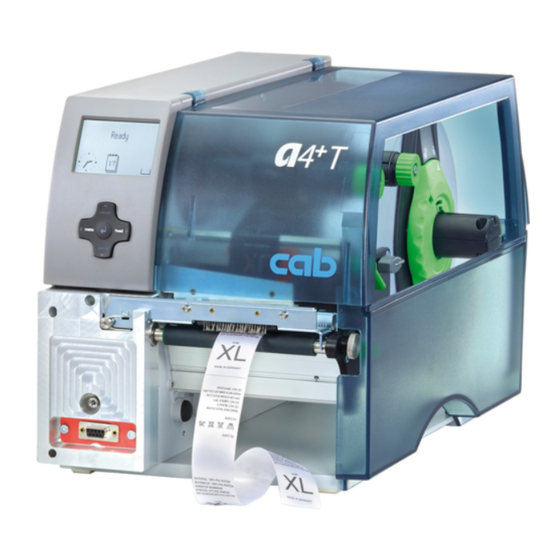

- Page 1 Manuel d'utilisation Imprimante A4+M / A4+T d’étiquettes Made in Germany...
- Page 2 Wilhelm-Schickard-Str. 14 info.fr@cab.de info.us@cab.de info.asia@cab.de D-76131 Karlsruhe Telefon +49 721 6626-0 Chine Telefax +49 721 6626-249 cab (Shanghai)Trading Co., Ltd. www.cab.de Phone +86 21 6236-3161 info@cab.de www.cab.de/cn info.cn@cab.de D’autres adresses de représentations cab sont disponibles sur demande.
-
Page 3: Table Des Matières
Table des matières Introduction ............................4 Instructions ............................... 4 Usage prévu ............................. 4 Consignes de sécurité ..........................5 Environnement ............................5 Installation .............................. 6 Description de l'imprimante ........................6 Déballer et installer l'imprimante ......................8 Brancher l'imprimante ..........................8 2.3.1 Raccorder au réseau électrique ...................... -
Page 4: Introduction
Introduction Instructions Dans cette documentation les informations importantes sont marquées comme décrit ci-après : Danger ! Vous met en garde d'un danger grave et imminent pour votre santé ou votre vie. Attention ! Vous prévient d'une situation dangereuse pouvant entraîner des dommages corporels ou matériels. Précaution ! Retient votre attention à... -
Page 5: Consignes De Sécurité
Introduction Consignes de sécurité L'appareil est configuré pour des tensions de 100 à 240 VAC. Il doit être relié à une prise de terre. • • Ne coupler l'appareil qu'avec du matériel équipé de protection basse tension. • Avant de brancher ou débrancher, éteindre tous les appareils concernés (PC, imprimante, accessoires). •... -
Page 6: Installation
12 Clé Allen, six pans 13 Levier pour le verrouillage de la tête d‘impression 14 Rouleau d’impression 15 Rouleau de déviation 16 Cellule de détection d'étiquettes 17 Bouton pour le réglage des guidages 18 Tôle d'arrachage Figure 2 Mécanisme de l’imprimante A4+M... - Page 7 Installation 9 Axe de déviation du ruban transfert 10 Support de la tête d’impression 11 Guidages 12 Clé Allen, six pans 13 Levier pour le verrouillage de la tête d‘impression 14 Rouleau d’impression 15 Rouleau de déviation 16 Cellule de détection d'étiquettes 17 Bouton pour le réglage des guidages 19 Doigt d'indexage 20 Système de pression...
-
Page 8: Déballer Et Installer L'imprimante
Installation Déballer et installer l'imprimante Soulever l’imprimante du carton par les boucles de maintien. Vérifier les dommages de l’imprimante dûs au transport. Placer l’imprimante sur une surface plane. Enlever les coques de protection au niveau de la tête d’impression. ... -
Page 9: Panneau De Commande
Panneau de commande Configuration du panneau de commande L’utilisateur peut contrôler le fonctionnement de l’imprimante à l’aide du panneau de commande, par exemple : • interrompre, continuer ou arrêter des tâches d’impression. • régler les paramètres d’impression, par ex. la température de chauffe de la tête d’impression, la vitesse d’impression, la configuration des interfaces, la langue et l’heure (... -
Page 10: Statuts De L'imprimante
Panneau de commande Statuts de l'imprimante Afficheur Etat Description Prête Prête L’imprimante se trouve en état de veille et peut et les icônes configurées, recevoir des données. comme l’horloge et le calen- drier Imprime étiquette Imprime étiquette L’imprimante exécute une tâche d’impression. et le numéro de l’étiquette La transmission des données pour une nouvelle imprimée à... -
Page 11: Fonctions Des Touches
Panneau de commande Fonctions des touches Le fonctionnement des touches dépend de l’état actuel de l’imprimante : - Fonctions actives : les textes et les icônes des touches sont éclairées. - Durant l’impression, les fonctions actives sont éclairées en blanc (par ex. menu ou feed ). - Dans le menu hors ligne, les fonctions actives sont éclairées en orange (flèches, touche ... -
Page 12: Insertion Des Consommables
(2) et qu’une résistance claire se fasse sentir au glissement. 6. Tourner la bague d’arrêt (5) dans le sens horaire de sorte que la flèche (6) soit dirigée vers le symbole bloquer ainsi le margeur (4) sur le support de rouleau. A4+M A4+T Figure 8... -
Page 13: Insérer La Bande D'étiquettes Sous La Tête D'impression
5. Faire glisser la bande dans la cellule de détection d'étiquettes (9) jusqu’à ce qu’elle quitte le mécanisme d’impression, sur l'A4+M entre la tête d'impression (16) et le rouleau d'impression (18), sur l'A4+T entre le système de pression (15) et le rouleau de traction (19). -
Page 14: Positionner Les Étiquettes En Paravent
Insertion des consommables Positionner les étiquettes en paravent Figure 10 Positionner les étiquettes en paravent 1. Placer la pile d’étiquettes (5) derrière l’imprimante. 2. Tourner la bague d'arrêt (4) dans le sens anti-horaire de sorte que la flèche soit dirigée vers le symbole débloquer ainsi le margeur (3). -
Page 15: Insertion Du Ruban Transfert
Insertion des consommables Insertion du ruban transfert Information ! Ne pas insérer de ruban transfert en cas d’impression thermique directe et enlever éventuellement le ruban déjà introduit. Figure 12 Défilement du ruban transfert Figure 11 Insertion du ruban transfert 1. Nettoyer la tête d’impression avant l’insertion du ruban transfert. ( 6.3 à la page 19). 2. -
Page 16: Réglage Du Défilement Du Ruban Transfert
Insertion des consommables Réglage du défilement du ruban transfert La formation de plis lors du défilement du ruban transfert peut causer des erreurs d’impression. La déviation du ruban transfert peut être adaptée pour éviter la formation de plis. Information ! L’ajustage s’effectue de préférence pendant le fonctionnement de l’imprimante. -
Page 17: Fonctionnement De L'impression
Fonctionnement de l’impression Consignes de protection des têtes d'impression Précaution ! Dommages de la tête d’impression suite à une mauvaise manipulation ! Ne pas toucher la partie inférieure de la tête d’impression avec les doigts ou des objets coupants. ... -
Page 18: Prévention De La Perte De Matière (Uniquement Sur A4+T)
Fonctionnement de l’impression Prévention de la perte de matière (uniquement sur A4+T) Précaution ! Risque de perte de matière ! Sur l'A4+T, pour des raisons de guidage correct de la matière, le recul entre l'arête de coupe et la tête d'impression n'est pas autorisé. -
Page 19: Nettoyage
Nettoyage Consignes de nettoyage Danger ! Risque d’électrocution ! Danger de mort ! Débrancher l’imprimante du secteur avant tous travaux de maintenance. L’imprimante n’exige que très peu d’entretien. Le nettoyage régulier de la tête thermique est important. Cela garantit toujours une bonne impression et permet d’éviter toute usure prématurée de la tête d’impression. -
Page 20: Correction Des Erreurs
Correction des erreurs Types d'erreurs En cas d’erreur, celle-ci est affichée à l'écran par le système. En fonction du type d’erreur, l’imprimante est placée dans l’un des 3 états d’erreurs possibles. Afficheur Etat Touche Remarque 3.4 à la page 11 Résolution de l’erreur possible pause clignote cancel s’allume... -
Page 21: Messages D'erreurs Et Solutions
Correction des erreurs Messages d'erreurs et solutions Message d'erreur Cause de panne Solution Batterie vide La batterie de la carte PCMCIA est vide Remplacer la batterie de la carte PCMCIA. Bourra. massicot Le massicot ne coupe pas le support ; Appuyer sur la touche cancel. -
Page 22: 22 7 Correction Des Erreurs
Correction des erreurs Message d'erreur Cause de panne Solution Défaut tension Erreur matérielle Eteindre puis rallumer l’imprimante. Si l’erreur se reproduit à nouveau, contacter le SAV. L’affichage indique quelle tension est en panne. Merci de la noter. Défaut tête th. Erreur matérielle Eteindre puis rallumer l’imprimante. -
Page 23: Étiquettes / Support Continu
Étiquettes / support continu Dimensions étiquettes / support continu Étiquettes Support continu Figure 15 Dimensions étiquettes / support continu Repère Désignation Dimensions en mm Largeur des étiquettes 4 - 106 Hauteur des étiquettes avec tête d‘impression 300 ppp 5 - 4000 avec tête d‘impression 600 ppp 5 - 1000 Longueur d’arrachage... -
Page 24: Cotes
Tête d’impression Arête d'arrachage Arête de coupe Figure 16 Cotes Repère Désignation Dimensions en mm A4+M A4+T Distance ligne d’impression - arête de coupe du massicot avec massicot CU4 18,8 45,6 avec massicot de coupe et de perforations PCU4 19,5... -
Page 25: Cotes Pour Marquages Au Dos
Étiquettes / support continu Cotes pour marquages au dos Étiquettes avec marques au dos Support continu avec marques au dos Début virtuel de l’étiquette Marquage au dos Figure 17 Cotes pour marques au dos Repère Désignation Dimensions en Distance entre étiquettes >... -
Page 26: Cotes Pour Perforations
Étiquettes / support continu Cotes pour perforations Etiquettes à perforations Support continu à perforations pour perforations en bordure Epaisseur minimale du support : 0,06 mm Figure 18 Cotes pour perforations Repère Désignation Dimensions en mm Distance entre étiquettes > 2 Distance entre zones à... -
Page 27: Autorisations
Directive 2011/65/UE relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipe- ments électriques et électroniques Déclaration UE de conformité https://www.cab.de/media/pushfile.cfm?file=2537 NOTE : This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. -
Page 28: Index
Index Affichage des icônes ......9 Nettoyage Afficheur graphique ......9 Rouleau d'impression ....19 Tête d'impression ......19 Batterie au lithium .......5 Panneau de commande .....9 Branchement ........8 Pause ..........10 Pavé de navigation ......9 Perforations ........26 Cellule de détection d'étiquettes Réglage ........13 Perte de matière .......18 Consignes de nettoyage ....19 Prête ..........10 Consignes de sécurité...
