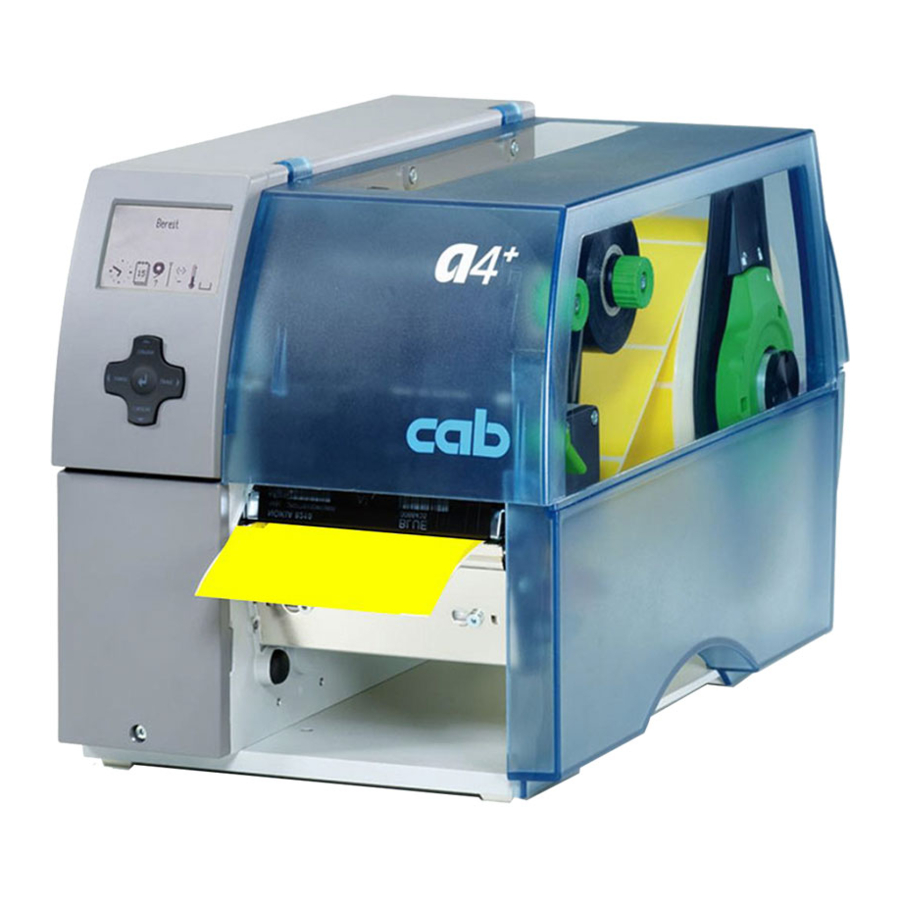

Manuel CAB A4+
Remplacement
L'imprimante est conçue de manière à ce que le remplacement de la tête d'impression puisse être effectué sans aucun réglage.
Ceci s'applique également au passage entre des têtes d'impression avec une résolution de 203 dpi et 300 dpi.
Voir Figs. 1-3
La tête d'impression (1) est fixée et alignée sur une plaque de tête (2).
Ne desserrez pas les vis (3) qui fixent la tête d'impression à la plaque de tête.
Pour faciliter la distinction entre les têtes d'impression, une étiquette (4) contenant des informations sur la résolution de la tête d'impression est située sur la plaque de tête.
- Retirez le support de l'imprimante.
- Basculez le levier (6) dans la position indiquée à la fig. 2. L'ensemble de la tête d'impression est verrouillé dans cette position.
- Desserrez la vis de verrouillage de la tête d'impression (5). Utilisez la clé Allen (7).
- Basculez le levier (6) dans le sens antihoraire jusqu'à ce qu'il s'arrête. Vous pouvez ainsi déverrouiller et soulever l'ensemble de la tête d'impression.
- Retirez la tête d'impression (1) du chariot de la tête d'impression.
- Débranchez soigneusement la tête d'impression (1) des connecteurs des câbles de la tête d'impression (9 et 10).
- Connectez la nouvelle tête d'impression aux câbles.
- Placez la tête d'impression dans l'ensemble de la tête d'impression et insérez les broches (8) dans les trous (11).
Vérifiez que les broches (8) sont correctement insérées dans les trous (11) et que la tête d'impression est fixée dans l'ensemble de la tête d'impression. Dans le cas contraire, le chariot pourrait être endommagé !
- Basculez à nouveau le levier (6) dans la position indiquée à la figure 2. Vérifiez la position correcte de la tête d'impression !
- Insérez et serrez complètement la vis de verrouillage (5).
Précautions de sécurité
Débranchez la fiche d'alimentation de l'alimentation électrique avant de commencer !
Protégez la tête d'impression contre les dommages causés par les décharges électrostatiques !
- Placez l'imprimante sur une surface conductrice mise à la terre !
- Mettez-vous à la terre pendant le remplacement de la tête d'impression, par exemple en utilisant un bracelet antistatique mis à la terre !
- Ne touchez pas les broches des connecteurs de la tête d'impression avec les doigts !
Assurez-vous que la surface en verre de la tête d'impression n'est pas touchée par des objets coupants et durs ou par votre main !
Les têtes d'impression A4+ ne sont pas utilisables avec l'imprimante A4.3+.
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
