4 Insertion des consommables
4.2 Insérer les étiquettes
4.2.1 Positionner le rouleau d'étiquettes sur le support de rouleau
9
8
7
6

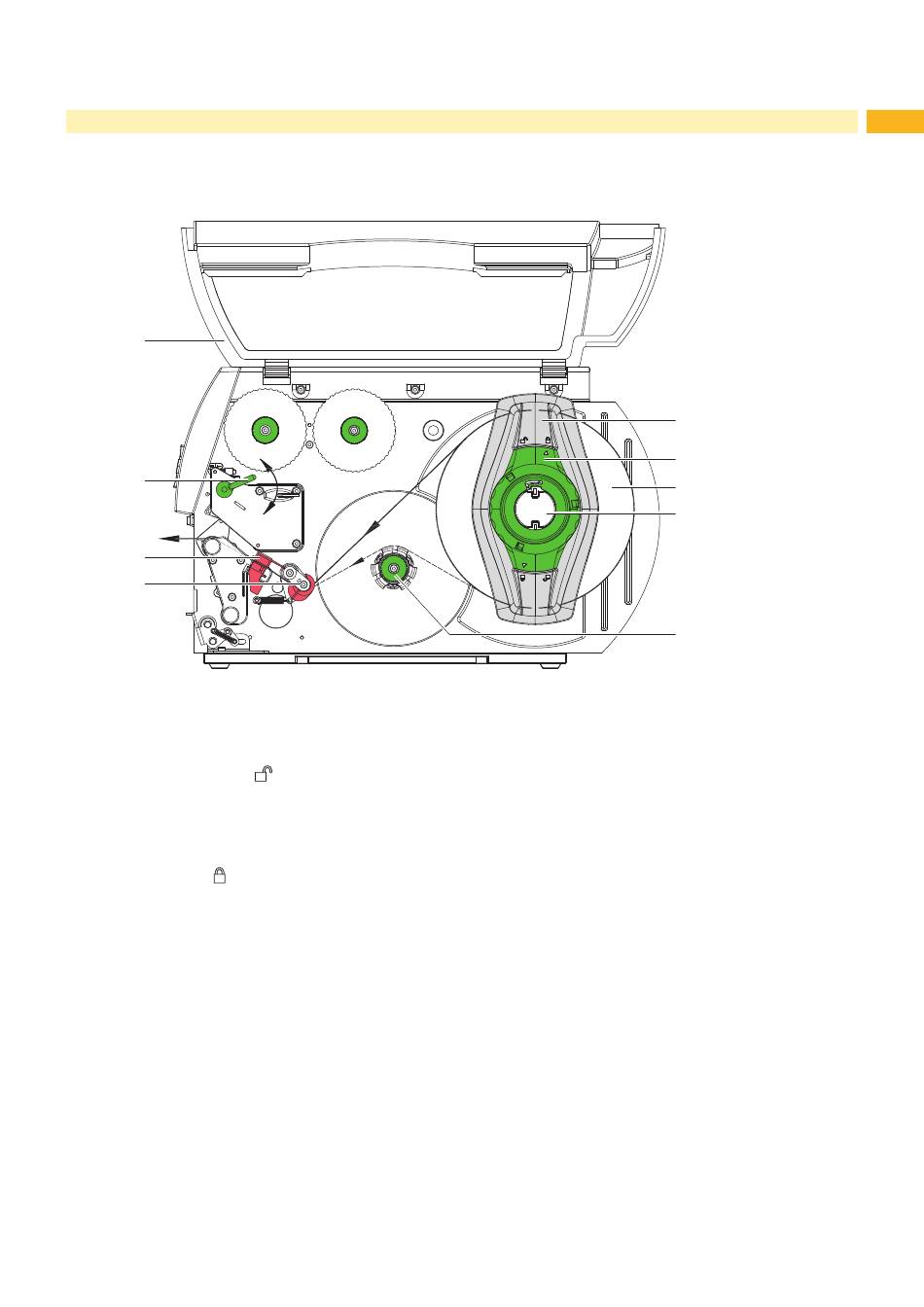

Figure 7 Insérer le rouleau d'étiquettes
1. Ouvrir le capot (9).
2. Tourner la bague d'arrêt (2) dans le sens contraire des aiguilles d'une montre de sorte que la flèche soit dirigée
vers le symbole
3. Extraire le margeur (1) du support de rouleau (4).
4. Glisser le rouleau (3) sur le support (4) de telle façon que la face à imprimer soit en haut.
5. Glisser le margeur (1) sur le support (4) jusqu'à buter contre le rouleau (3).
6. Tourner la bague d'arrêt (2) dans le sens des aiguilles d'une montre de sorte que la flèche soit dirigée vers le
symbole et bloquer ainsi le margeur (1) sur le support (4).
7. Dérouler des bandes d'étiquettes plus longues :
Pour le mode pré-décollement ou le réenroulement : 60 cm environ
Pour le mode arrachage : 40 cm environ
4.2.2 Insérer la bande d'étiquettes sous la tête d'impression
1. Tourner le levier (8) dans le sens contraire des aiguilles d'une montre pour soulever la tête d'impression.
2. Pousser la bague d'arrêt entièrement vers l'extérieur sur l'axe (6).
3. Guider la bande d'étiquettes au-dessus de l'enrouleur interne (5) vers le mécanisme d'impression.
4. Placer la bande sous l'axe (6) grâce à la cellule de détection d'étiquettes (7) de façon à ce qu'elle quitte le
mécanisme d'impression entre la tête d'impression et le rouleau d'impression.
5. Pousser la bague d'arrêt sur l'axe (6) contre le bord externe de la bande d'étiquettes.
et débloquer ainsi le margeur (1).
1
2
3
4
5
